Sketchup - smazání čáry

Od: Datum: 25.02.15 10:43 odpovědí: 1 změna: 28.02.15 19:32

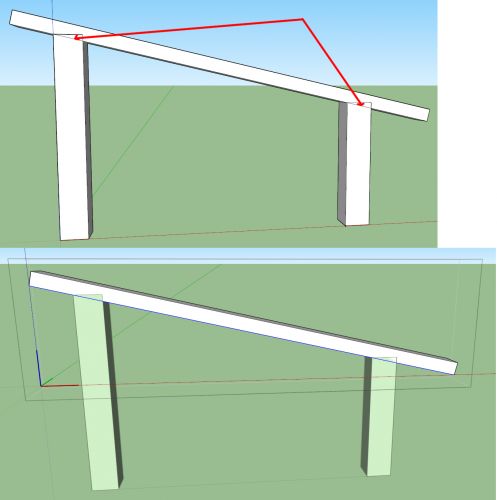

Ahoj, vytvořil jsem si zatím část konstrukce (2 stojny a 1 podélný trámek) s tím, že ten podélný trámek má být zapuštěn do stojen. Všechny 3 prvky mám jako komponenty. Za boha mi nejdou smazat ty úsečky vyznačené na obrázku. Pokud jí chci označit pro smazání, tak se mi označí úplně celá úsečka toho podélného trámku (obr. 2). Jak mám postupovat? Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: scv®
Datum: 28.02.15 19:32
avatar

Nejde to právě proto, že máte jednotlivé prvky jako komponenty (u skupin by to dělalo to samé).

Řešení 1: pravý klik na každou ze stojen, Edit Component a posunout hranu, která zasahuje do trámku tak, aby byla souběžně s jeho stěnou

Řešení 2: vše označit, pravý klik, Explode, pravý klik, Intersect Faces -> With Selection, přepnout na X-Ray pohled a umazat přebývající části stojen

Výsledek bude stejný, tedy až na to, že v prvním případě Vám zůstanou 3 komponenty, kdežto ve druhém jen jeden spojený objekt. Komponenty a skupiny jsou velmi praktická věc, pokud chcete to, co děláte, později zase "rozebrat" nebo některé z nich skrýt apod. Ale pro jakoukoliv úpravu pak musíte buď každou skupinu/komponent editovat zvlášť, nebo je "spojit" pomocí Explode.

Ohodnoceno: 0x
