Zapojeni USB do zakladni desky (jiny konektor

Od: Datum: 09.11.14 18:42 odpovědí: 3 změna: 09.11.14 22:28
avatar

Staram se ve starem HW, kompletuju a snazim se zprovoznit seniorun neco na internet. Narazil jsem pri parovani stareho HW na tento problem

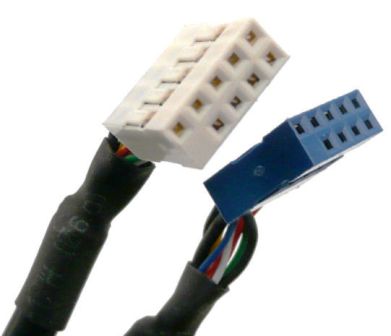

Kabel vyvedeny zepredu od 2x USB ma klasicky jednu samicu zaslepenou - asi takto: http://www.ascendtech.us/mmASC/Images/C43CH1.jpg takze je tam 9 direk

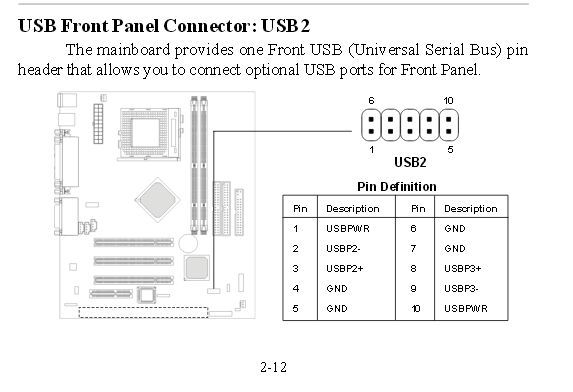

Ale deska ms-6368 https://www.rm.com/_rmvirtual/media/downloads/6368v5.pdf viz USB Front Panel Connector: USB2

ma 10 samcu-bodcu - viz priloha - 10 na 9

Cucim na to jak puk - co je to za vYfYkundaci - jak to muzu zapojit?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.11.14 20:32
avatar

Jo, kdysi jsem se s něčím podobným setkal, pokud si to pamatuju, tak (aby se nekomplikovala záruka desky ucvaknutím pinu), stačilo udělat hluchou díru do konektoru. Konkrétně na téhle desce je 1 a 10 totéž. (PWR). A ohlídat správné zasunutí - číslo na číslo.

Ohodnoceno: 0x

Datum: 09.11.14 20:50
avatar

U staré desky bych nepotřebný PIN ucvakl. Ovšem pozor, konektor má jiné rozložení než klasický dnešní "front panel USB", takže bude potřeba přeházet v konektoru jednotlivé vodiče!

Ohodnoceno: 0x

Datum: 09.11.14 22:28
avatar

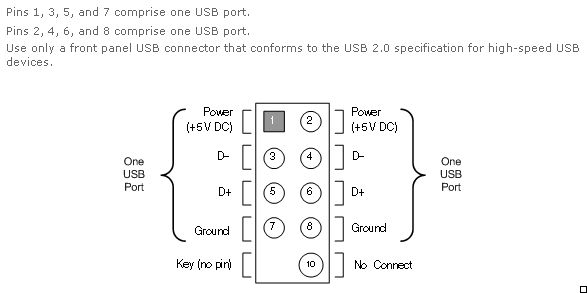

aha, takze je potreba ustrihnout jeden pin na pozici 5 v prvnim obrazku (9 na druhem)

a prepojit 2 do 10 a 4 do 8 na druhem obrazku (10 do 6 a 9 do 7 na prvnim)

aby fungovaly obe USB... jak proste mily watsone...

a potom ze na pocitac jsou nuzky na plech zbytecne... zrovna dneska jsem s nima rozsiroval plato zadniho panelu zakladni desky aby pekne sedely I/O periferie :))

doplněno 13.11.14 20:45:

Vytlacil jsem zaslepku z druhe strany, prehazel kabliky jak jsem popsal a obe front USB jedou jak z praku... Dekuji vsem za vstup
