Identifikace portu COM1 a COM 3 na PC

Od: Datum: 13.03.14 07:53 odpovědí: 20 změna: 15.03.14 08:27
avatar

Dobrý den poradci,

Jak mám na starém PC identifikovat, který port COM je 1 a který 3.

Vysvětlím.Mám obráběcí CNC stroj, který nahrává programy z PC přes komunikační port.Na PC jsou 2x.Ve správci zařízení PC jsou komunikační porty COM 1 a COM 3.

Komunikace mi po propojení kabelem (Byl vyrobený dle označení pinu) neprobíhá.

V podstatě nevím, který port je 1 a který 3.Vizuálně není označen.Nemám jiný COMový spotřebič, který bych mohl napojit a identifikovat.Kabel má 10 metru, ale nemá však stínění.Oba porty jsem nastavil dle parametru přenosu (přenosová rychlost, parita, počet bitu apod.) Chtěl bych tedy začít tím, že mám kabel ve správném portu, pro který je přenosový program konfigurovaný.

Děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 111®
Datum: 13.03.14 08:15

COM porty obvykle mívají různé Zásuvky, jeden má 9pin a druhý25pin. POrty COM1a3 mají stejný interval přerušení obvykle IRQ 2.

Jak mám rozumět tomu správnému nastavení portů? počtt bitů atd. obvyklé nastavení bývá 8N1 =8bítů bez parity a jednoduchý stop bit.Jak je nastaveno řízení? XON/XOFF nebo RX/TX? (HW nebo SW)
A co takhle kouknout do PC, který je kam zapojený na desce?

doplněno 13.03.14 08:16:

a jestli je do desky vůbec zapojen. To neznamená, že když je vzadu na kastli, že je uvnitř připojen.

doplněno 13.03.14 08:41:

oprava, není to IRQ2, ale IRQ4

Ohodnoceno: 0x

Datum: 13.03.14 09:30
avatar

Děkuji za odpověď,

jsem rád, že odpovídá někdo, kdo má přehled...

Takže porty v PC jsou 2x 9pinu a právě ve správci zařízení jsou oba vidět COM1 a COM3, takže předpokládám, že jsou zapojeny.

Ve stroji je 25 pin, ale propojení mám naprosto dle návodu.

Stroj je český se systéme BOSCH a přenosový program je nějaký americký.

Doteď jsem používal běžně TRANS od MEFI a v pohodě, ale tady je konfigurace jiná a hlavně nastavení bitu je 7BIT, což je neobvyklé.Navíc je to všechno v angličtině a sám v tom tápu a tak potřebuji začít zda-li mám kabel ve správném portu, ale nevím jak ho identifikovat, který je COM 1 a který COM3...

Od: hm®
Datum: 13.03.14 09:28
avatar

Nejjistější je to zkusit. Buď si sehnat něco jiného s RS232 a na tom to vyzkoušet, nebo pustit komunikaci (nějaké vysílání) a měřákem (stačí obyčejný) proměřit výstup TX proti GND (mělo by se tam něco dít oproti klidovému stavu nebo stavu druhého nepoužitého konektoru), nebo si vem odpovídající konektor, spoj na něm RX s TX a RTS s CTS, připoj k PC a když budeš cokoliv posílat (libovolným terminálovým programem), bude se to vracet (nezaměňovat tuto smyčku s povolením echa; při povoleném echu se to bude vracet dvakrát).

doplněno 13.03.14 09:43:

Stínění a délka kabelu vliv mohou mít. Skoro bych doporučil pro začátek, než se správnost komunikace prověří, přenést PC ke stroji a použít provizorní kabel co nejkratší.

Jinak k měření TX proti GND je potřeba zapnout pokud možno nějaké trvalé vysílání, sem tam osamocený bajt běžný měřák nejspíš vůbec nezaznamená.

Ohodnoceno: 2x

Datum: 13.03.14 09:33
avatar

Hmm, ten výstup TX proti GND bych mohl proměřit.

Ještě mě napadá, nemá vliv, že není připojené stínění konektoru.Kabel má 10 metru a nevím jestli na takovou vzdálenost to nehraje roli...

Jinak díky za každou odpověď...

Od: 111®
Datum: 13.03.14 09:45

pokud současně stínění nefunguje jako GND, tak to nevadí. jede to aso 9600bps, což je pomalý a 10m kabel není dlouhej.

doplněno 13.03.14 09:50:

tady máš zapojení kabelů RS-232 http://www.telefon.unas.cz/pc_hw/kabely/kab4.gif

doplněno 13.03.14 09:52:

je to propojeno jako modemy, nebo jako NUL-modem? Koukal jsi do BIPSu, jestli jsou COM porty povoleny?

Ohodnoceno: 0x

Datum: 13.03.14 10:20
avatar

Přenosová rychlost je 4800.nastevna jak ve stroji (originál) tak v tom svném americkém prográmku.

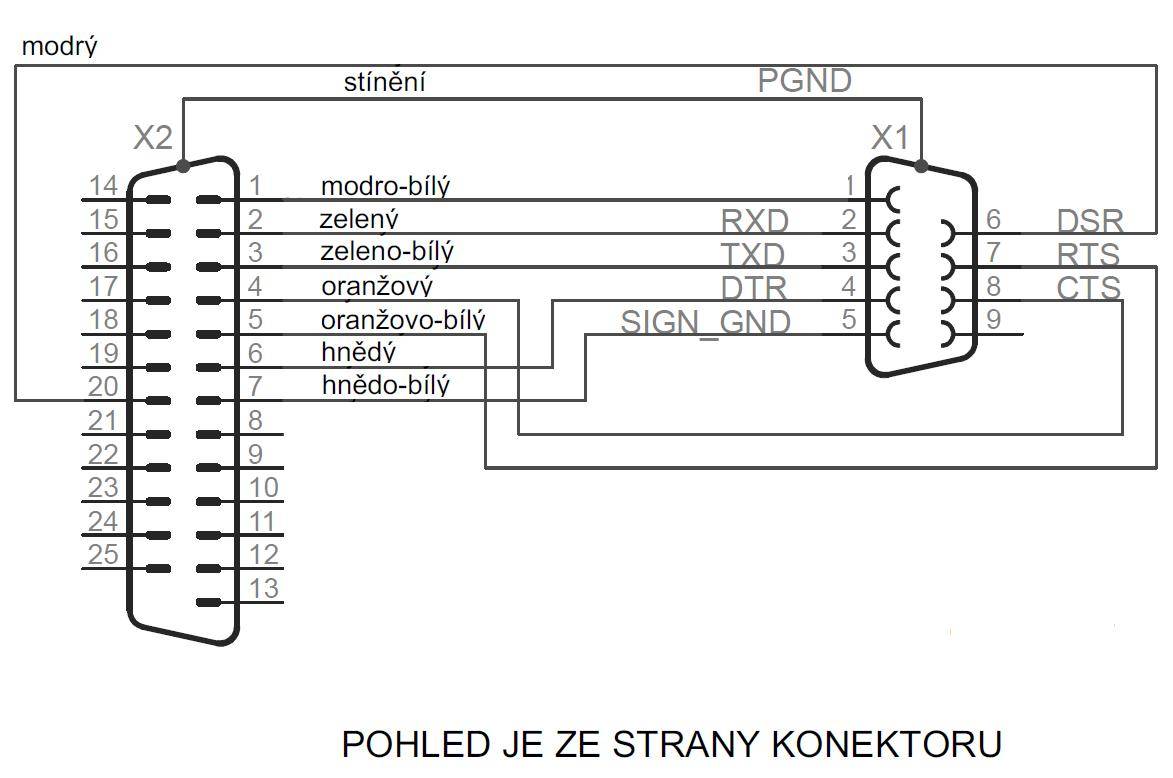

jinak zapojení kabelu:

Datum: 13.03.14 12:56

A co datové bity, stop bity a parita? Je to taky správně?

Ohodnoceno: 0x

Od: luke237
Datum: 13.03.14 09:57
Seriovy port muze jit az nekam k 15m, ale to asi plati pro kancelare a ne pro tovarni halu, kde jsou silnejsi ruseni od elektromotoru.
Ohodnoceno: 0x

Od: 111®
Datum: 13.03.14 10:00

jo a komunikace modemů se ovládá pomocí AT příkazů z teminálového rozhraní..tak kdyby byly potřeba:

http://www.telefon.unas.cz/modemy/atprikazy1.htm

doplněno 13.03.14 10:22:

není odtoho na netu manuál?

doplněno 13.03.14 11:14:

no jo, ale to zapojení nevypadá dobře. ono totiž mezi 25pin a 9pin je RX a Tx křížem NIKOLIV rovně

Ohodnoceno: 2x

Datum: 13.03.14 11:52
avatar

No ale co stím?

předpokládal jsem, že když to zapojím dle tohoto návodu, který je k tomu k dispozici, tak to bude o.k...

právě jsem zmiňoval, že za kabel ručím...

Od: rv
Datum: 13.03.14 10:26

A což takhle zkusit

http://www.freewarefiles.com/…pback-Test_program_57042.html

Stačí propojit příslušné piny na zkoušeném portu (pro opakované využití je lepší si vyrobit protikus s propojením Tx a Rx pinů)

Ohodnoceno: 0x

Datum: 13.03.14 12:00
avatar

Hmm, taky dobrý

Díky za tip!

Budu zkoušet...

Od: 111®
Datum: 13.03.14 12:04

proto jsem ti sem dal odazke mně na stránky, kde je zapojení kabelů http://www.telefon.unas.cz/pc_hw/kabely/kab4.gif

navíc se jednáo propojení DTE a DCE tedy PC a nějaký spotřegič tedy CNC takže platí ten nákres uprostřed..

Ohodnoceno: 0x

Datum: 13.03.14 12:17
avatar

To zapojení je tedy značně odlišné od toho co bylo k tomu stroji..

Navíc je tam zapojeno všech 9 pinu oproti tomu mému, kde je jen 8.Resp. dotyčný si koupil jen 8x kabel.

No teď jsem na vážkách.Proč je tedy v návodu stroje vyobrazeno toto spojení?

Mám ještě kabel ke stejnému stroji se systémem Siemens, tak projdu zapojení těch pinu tam, zdali je podle tvého obr.

Ten siemens kabel taky nefungoval.Měl jiné propojení...

Od: hm®
Datum: 13.03.14 13:21
avatar

Jak má být kabel propojen bych si jen tak netroufnul tvrdit. Jestli k CNC dali popis kabelu, tak bych mu věřil, dokud by mě někdo na funkčním vzorku nepřesvědčil o opaku. V používání DTE/DCE u těchto konektorů je značný chaos.

doplněno 13.03.14 13:25:

Jen na to stínění mám vlastní názor. :-| Kdybych ho připojoval, tak nejspíš jen na jedné straně, třeba u PC.

Ohodnoceno: 2x

Od: 111®
Datum: 13.03.14 13:41

stínění se připojuje na straně s nižším potenciálem...což může anebo nemusí být ale PC

Ohodnoceno: 0x




Datum: 13.03.14 20:19
avatar

Takže poradci.

Děkuji Vám všem za rady.

Příčina přenosu byla nastavení Parity- sudá.

Nepodařilo se mi proměřit funkčnost a identifikaci portu, takže jsem zkoušel, až jsem na to přišel.

Díky Všem

Měl bych ještě jeden dotaz:

To PC je poměrně starší kousek, prakticky ani nevím parametry.

Tím nastavením COM 1 portu jsem si ale bohužel zablokoval odesílání programu do dalších strojů, jelikož mají zase jiné nastavení.

Dotaz:Je možné na novém např. notebooku, který je ideální kvůli přenosu namontovat desku obsahující min 2x port COM?

Mám obavy, že v dnešní době, když se už ani COM porty nepoužívají, bude problém i se stolním PC, kde je poměrně snadné osadit do slotu desku s COM porty...

Nebo jak by jste řešili COMové propojení na novém PC, popř. Notebooku...

Další věc je zdali by vlastně vůbec ty přenosové prográmky běžely na WIN 8 apod...

Od: 111®
Datum: 14.03.14 18:32

myslím že CO?port by se měl dát sehnat jako expreskart. Ovšem ten běh pod win8 by asi zodpověděl výrobce CNC.Možná má nějaký nový SW.

Ohodnoceno: 0x

Od: hm®
Datum: 14.03.14 18:53
avatar

Netuším, co to máš za programy (pro jaký OS) a tím pádem netuším ani to, jestli by mohly běžet ve W8.

Dá se sehnat za několik málo stokorun i redukce USB/RS232. Ovšem samozřejmě potřebuje ovladače a ty jsou pro WIN, rozumné redukce fungují i v Linuxu. Jestli ty komunikační programy jsou pro DOS, je otázka, zda by ve WIN fungovaly, no a jestli by viděly i ten USBčkový port - snad jedině zkusit.

Ale pamatuj, že redukce je jen redukce. Stačí pro obyčejnou komunikaci sem-tam. Žádné přesné časování apod. Ve vetšině případů vyhoví, ale ne úplně ve všech.

Ohodnoceno: 0x

Datum: 15.03.14 08:27
avatar

No tak jsem se dle Vašich rad koukal na tu redukci a bylo by to zřejmě o.k., ale problém vidím právě v tom komunikačním prográmku.2 běží pod OS nyní XP a jeden je DOSácký, takže ten je asi z obliga.

No každopádně díky za rady, vyzkouším to na svém WIN 8 ať mám záruku, že to bude O.K. při koupi nového PC, nebo NB.

Díky přátelé.

Mějte se fajn...
