Přepojení základovek

Od: Datum: 01.12.13 08:18 odpovědí: 14 změna: 01.12.13 11:45

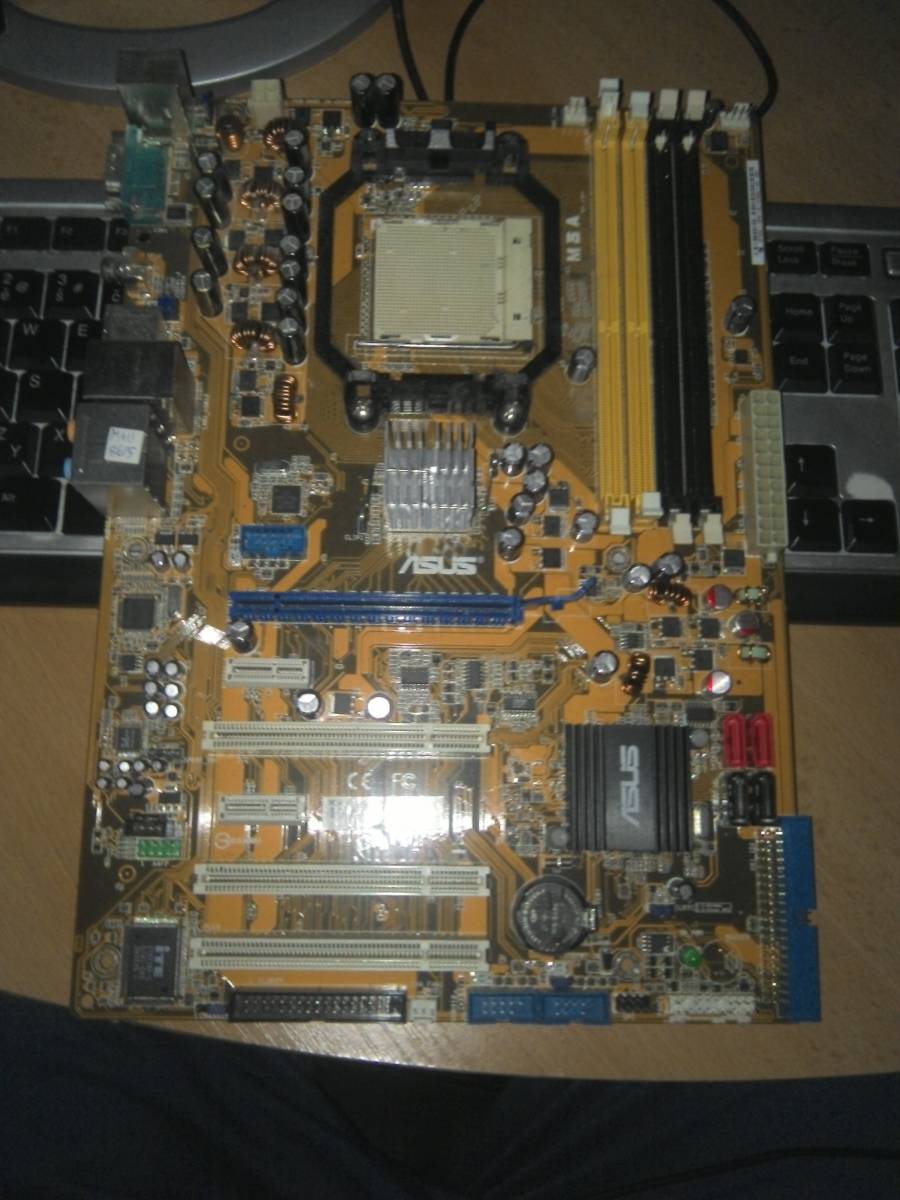

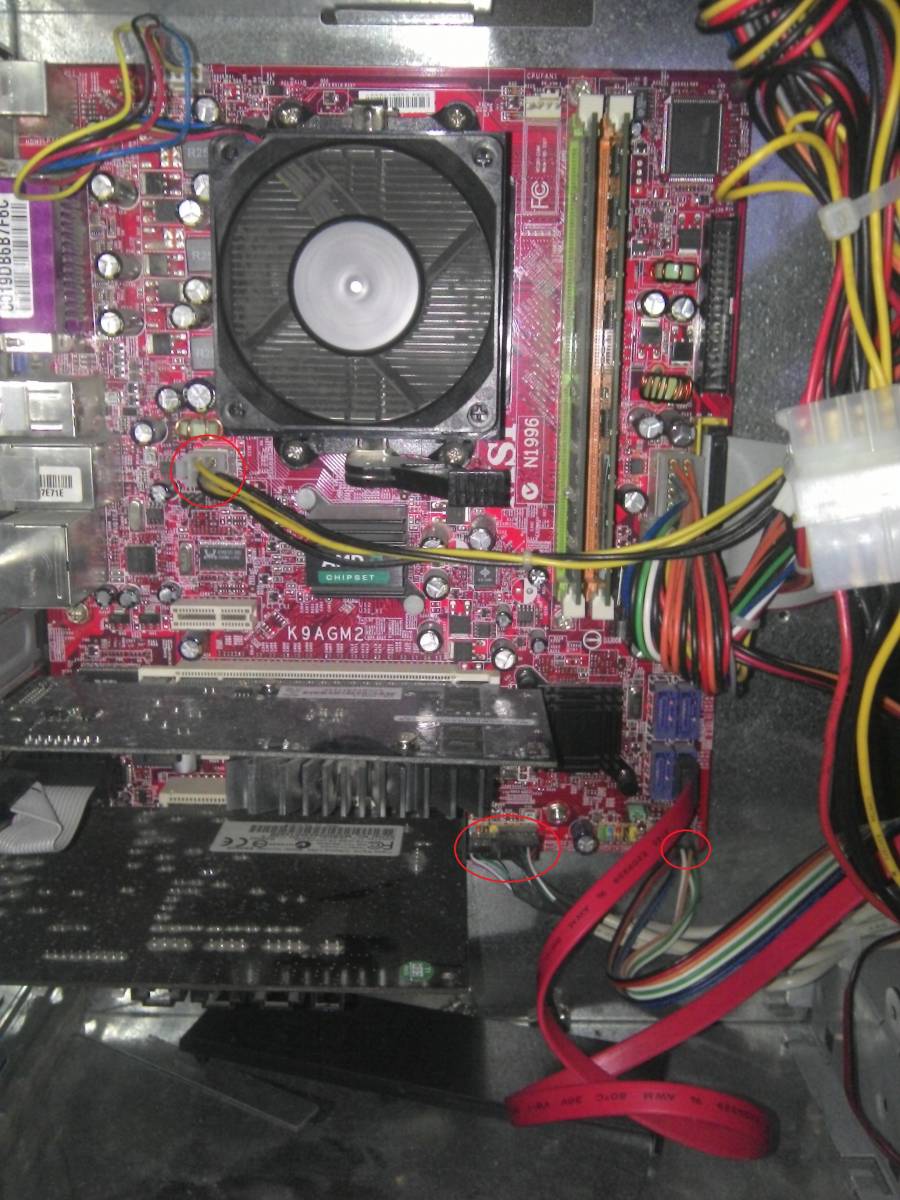

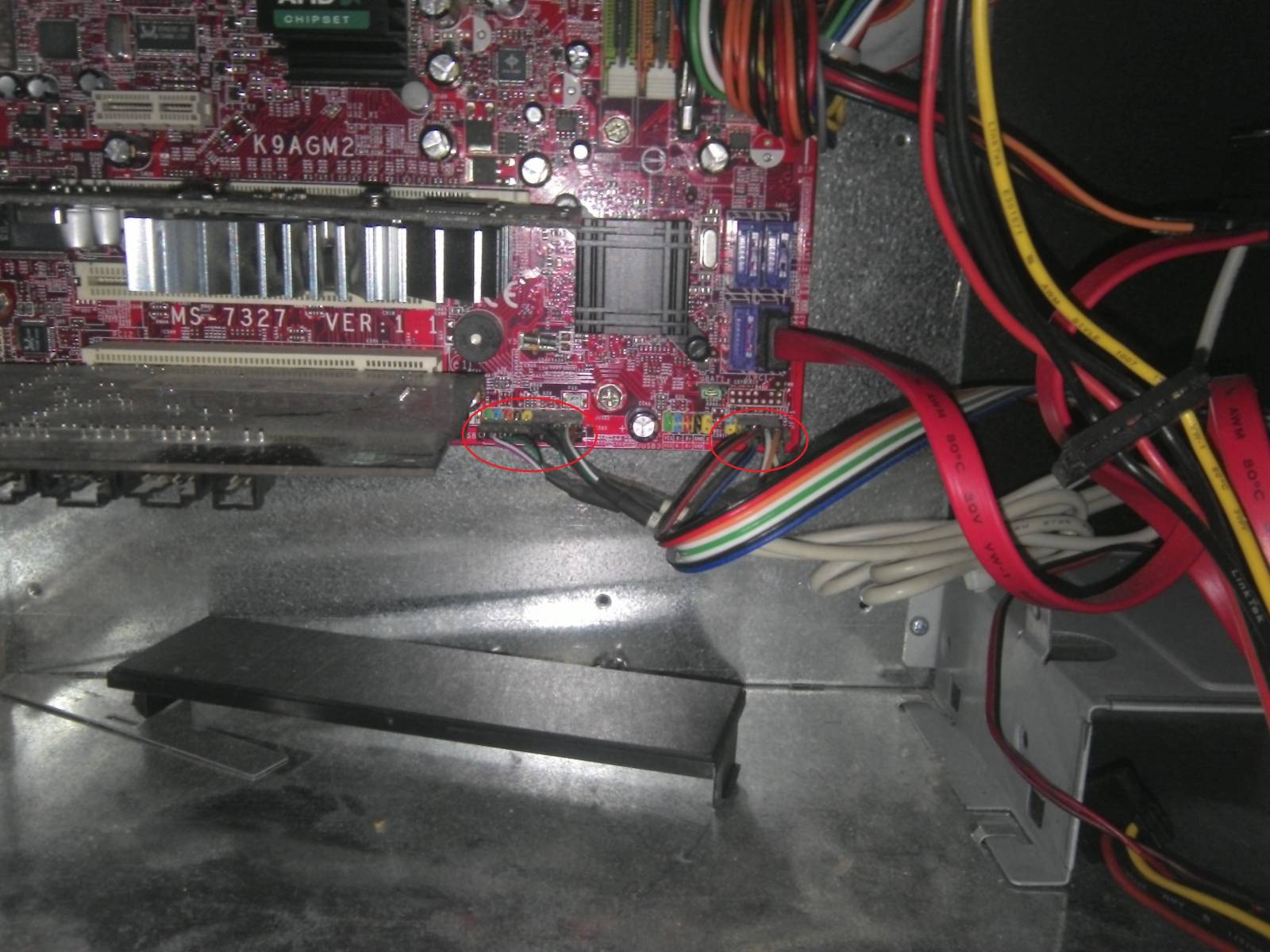

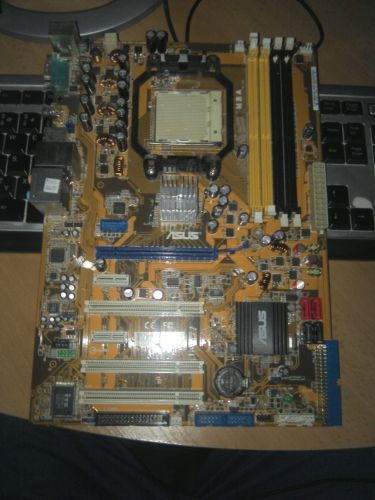

zdravím koupil jsem si zakladovku Asus M3A,a doma mám MSI K9AGM2, ted se divam že se to na tu asusku bude muset zapojit nějak jinak takže přikladam foto te co mam zapojenou se zakroužkovanymi konektory ktere navim kam zapojit na te asusce,budu moc rád když mi s tím pomužete :)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: neznamy
Datum: 01.12.13 08:45

divam se že ten pod chladičem by šel zapojit vlevo nahoře ale ty dva spodni nevym :(

Datum: 01.12.13 09:41
avatar

Ten konektor vpravo je asi na USB, ty vlevo na spínače, jacky a reproduktor. Stačí je na nové desce zapojit na místo se stejným označením...

Ohodnoceno: 0x

Od: luke237
Datum: 01.12.13 09:54

Podle manualu, ty 2 spodni nalevo jsou 2 pridavne USB porty, ten spodni vpravo jsou blikaci ledky a tlacitka na predni strane krabice pocitace.

Bohuzel jsi neposlal model te nove desky, takze se nemuzeme podivat, jestli ma pridavne USB porty krome tech uz vyvedenych na zadni strane. Podle obrazky to vypada, ze LEDky se pripojuji na konektory tvaru, ktery je v pravem hornim roku desky.

Ohodnoceno: 0x

Od: luke237
Datum: 01.12.13 09:57

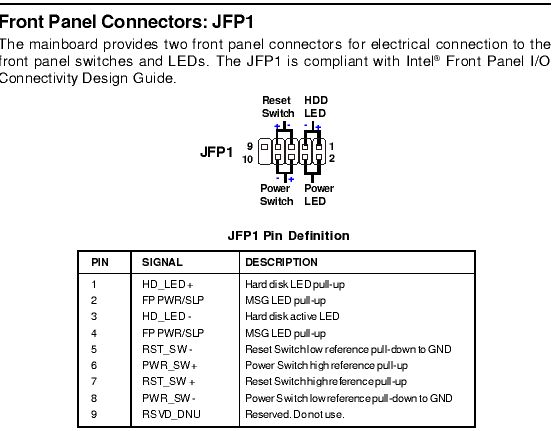

Popis toho konektoru "LEDek":
Ohodnoceno: 0x

Od: neznamy
Datum: 01.12.13 10:04

ano to mate pravdu ale kam zapojim ty usb na asus desku? a to v pravo bude na ledky a vypinač ale na asus desce jsou jen 4 piny a na te puvodni 8 :( co ted s tim?

Od: luke237
Datum: 01.12.13 10:11
Posli sem model toho oveho ASUS, my si od toho stahneme manual a rekneme ti presne, kam to zapojit. Z te fotky te nove desky nejde nic poznat, protoze je moc mala a nekvalitni.
Ohodnoceno: 0x

Od: luke237
Datum: 01.12.13 10:39

Prispevatel "kolemjdouci" si spravne vsiml, ze jsi uz poslal ten model te nove desky (M3A) a nasel od toho vsechny informace.

Nechapu, jak jsem to oznaceni v puvodni otazce mohl prehlednout *zed*

Ohodnoceno: 0x

Od: kolemjdouci
Datum: 01.12.13 09:55

Na ASUS desce vlevo nahoře mezi procesorem a zadními konektory.

Zdravím a hezký den

Ohodnoceno: 0x

Od: kolemjdouci
Datum: 01.12.13 10:05

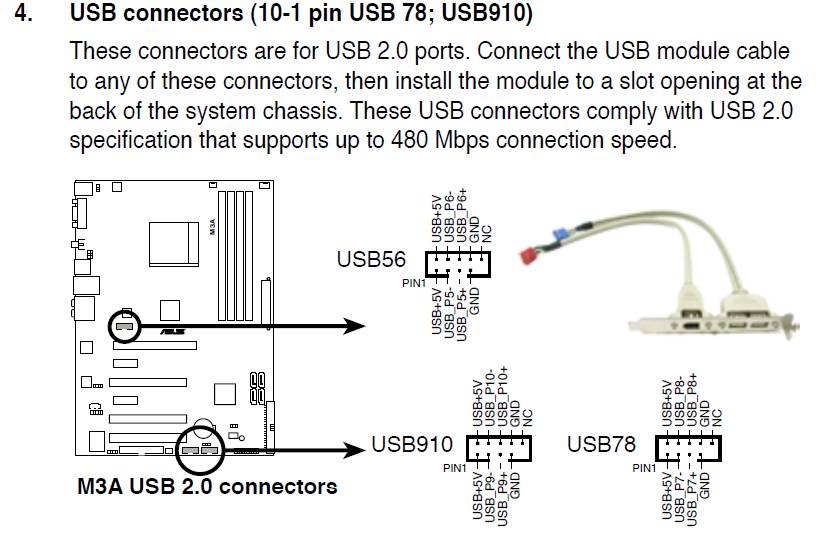

Ještě jsem si všiml těch USB konektorů. V elektronickém manuále si najděte zapojení USB konektorů na přední stranu skříně.

Odkaz na manuály zde:

http://www.asus.com/Motherboards/M3A/#support

Strana 2-26 anglického manuálu

Barvy jsou většinou:

+5V červená

DATA- bílá

DATA+ zelená

GND černá

NC znamená nepřipojeno

Zdravím

Ohodnoceno: 0x

Od: neznamy
Datum: 01.12.13 10:15

super ty usb bych asi teda měl dobře,děkuji :) no ale ted ještě ten konektor s 8mi piny :(

Od: kolemjdouci
Datum: 01.12.13 10:30

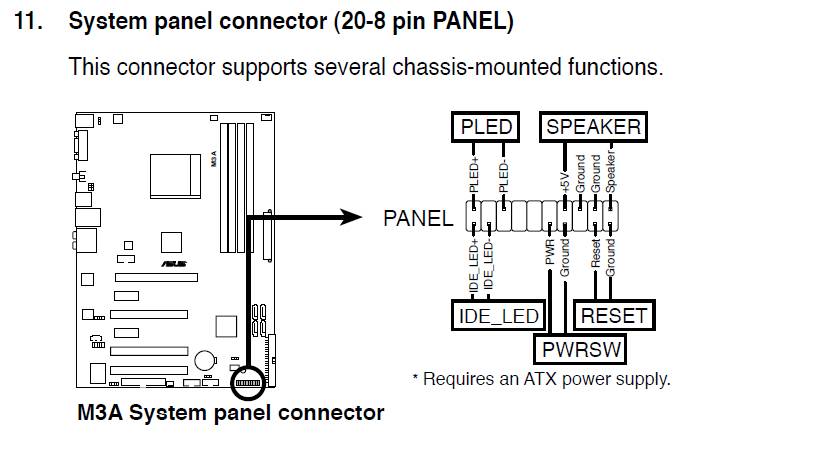

Ten konektor 10 ti pinový kde je zapojeno 8 přívodů na přední stranu (vypínač, reset, HDD/IDE ledka, napájecí ledka se připojí dle návodu do toho 20 pinového. Pokud na skříň i reproduktor (speaker) lze připojit i ten

viz. obr.

Ohodnoceno: 0x

Od: luke237
Datum: 01.12.13 10:37
Tim lze povazovat otazku za vyresenou *palec* ;)
Ohodnoceno: 0x

Od: neznamy
Datum: 01.12.13 11:45

uz jsem to zapojil i bez toho ale děkuji :)

Od: kolemjdouci
Datum: 01.12.13 10:18

Dva USB vedle sebe.

Ohodnoceno: 0x
