Eagle - vytvoření vodivých cest

Od: Datum: 22.09.13 20:09 odpovědí: 7 změna: 22.09.13 22:04

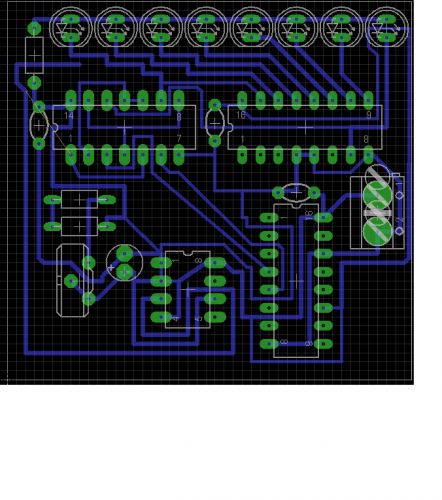

Zdravím. Měl bych prosbu. Mohl by mi někdo prosím červenou čarou naznačit kudy by měla vést cesta k vyznačenému bodu? S tím pravidlem že mezi vývody integrovaného obvodu může jít pouze jedna cesta a podél pouze 4. Diky moc.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 22.09.13 20:21
avatar

Při tomto rozmístění součástek a cest se obávám, že nijak. Jedna drátová propojka by moc vadila? :)

doplněno 22.09.13 20:22:

nebo neříkejme tomu propojka, ale rezistor s katalogovou hodnotou 0 Ω *smich*

Ohodnoceno: 0x

Datum: 22.09.13 20:31

rezistor by asi fungoval ale opravdu by to nešlo vyleptat?

Od: reni®
Datum: 22.09.13 21:03

patrně je řešení pouze v 0R, ale kvůli čitelnosti tišťáku bych rozplet ten chuchvalec u osminohového IO.

Ohodnoceno: 0x

Datum: 22.09.13 21:08
Leda, že bys jinak rozmístil součástky nebo použil oboustraný plošný spoj. Nebo součástky dej dál od sebe pak možná.
Ohodnoceno: 0x

Od: zabu
Datum: 22.09.13 21:27

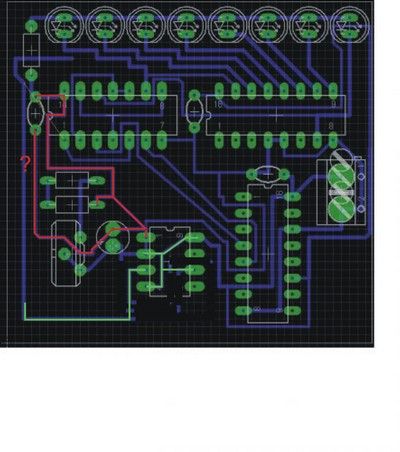

No já bych to trochu zjednodušil. viz ty zelené čáry. Co je to označené červeně, víš jen ty sám. na tom kondu vlevo nahoře je stejný potenciál na obou vývodech. Ty odpory nad trimrem bych stranově otočil a prohodil je mezi sebou. No a potom bych začal přemýšlet dál. Takhle se to už blbě plánuje,tolik "tahů" dopředu neumím, Hi.

Ohodnoceno: 0x

Od: luke237
Datum: 22.09.13 21:59

Hledal jsem ten vyznaceny bod, ale nic jsem nenasel. Po velkem zvetseni vidim jen jednu nepolozenou cestu k tomu blokovacimu kondenzatoru u leveho IO. To mas na mysli?

V kazdem pripade tahle DPS (deska plosnych spoju, PCB), je pekna prasecina. To delal autoroute? Protoze je to opravdu hruza. U takhle jednoduchych DPS mas jednodussi si ty soucastky rozhodit po desce sam podle toho jak vis, ze budou propojene a pak si je rucne propojit (nebo alespon vetsinu spoju).

V tomto pripade by bylo nejjednodussi proste vetsinu spoju zvednout, hnout nebo pootocit soucastkama a pak v nejhorsim si dat novy autoroute.

Ohodnoceno: 0x

Od: luke237
Datum: 22.09.13 22:04

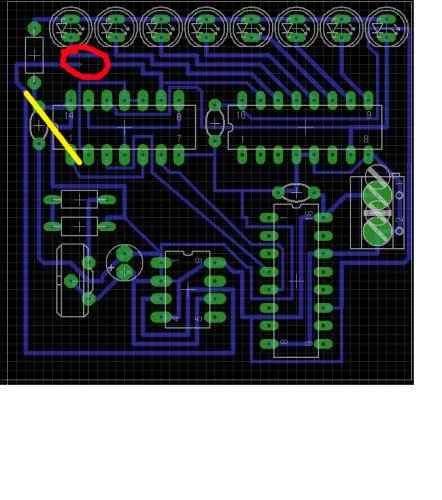

Kam vede na neukoncena cesta pod prvni LED zleva? Vyznacil jsem to cervene. Ten nepolozeny spoj z predchoziho prispevku jsem oznacil zlute.
Ohodnoceno: 0x
