Digitální S/PDIF vstup

Od: Datum: 12.09.13 22:52 odpovědí: 2 změna: 13.09.13 06:31
avatar

Zdravím

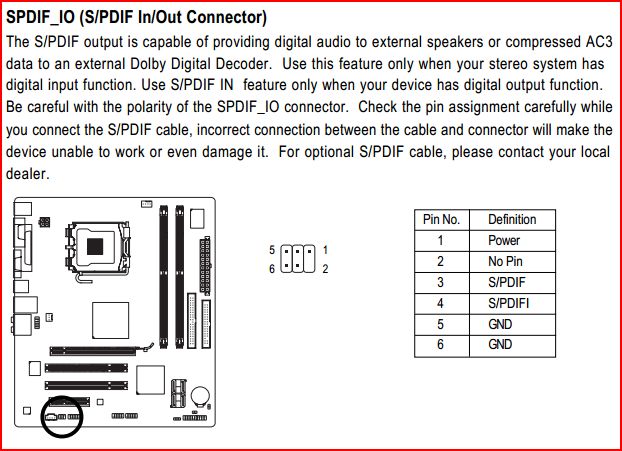

Asi jsem blbej, ale na které piny mám přivést vstup? Deska podporuje in i out, potřebuju přivést digitální zvukový signál z jiného přístroje. Konfiguraci audia umím, jen které dva piny to jsou potřebuju vědět.

Dík



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ben®
Datum: 12.09.13 23:07
avatar

Dobrý den, tak, to je docela loterie. Já bych si tipnul pro vstup na 4 a 6. Problém je, že tam není vidět 3 a 4. Pokud bych uvažoval logicky, tak pokud je pod 1 ta 2. tak by měla být vedle nahoře 3 a pod ní 4, protože vedle je nahoře 5 a pod ní 6. Chtělo by to vyzkoušet, ale také by se mohlo něco poškodit. Takže loterie, ale třeba to někdo ví přesněji - já to odhaduji. Zdravím!

doplněno 12.09.13 23:14:

Jinak řečeno - horní řada by měl být výstup a spodní řada vstup.

doplněno 13.09.13 10:40:

Uvažuji podobně - pokud výrobce neoznačil 3 a 4, tak označil jen vstup tím I a logicky už nemusel označovat tím O, protože jiná možnost už není. Otázkou je, proč výrobce takto testuje to logické myšlení nebo je to chyba tisku? Snad kdyby to šlo nějak změřit, tak na výstupu by měla být nějaká "elektřina", ale na vstupu ne. Ale, zas tak moc o tom nevím.

doplněno 13.09.13 14:50:

Takže, ta možnost 4 + GND by měla být ta pravá - tak, ať se zadaří.

Ohodnoceno: 0x

Datum: 13.09.13 06:31
avatar

Ještě upřesním, u pinů se značí jen krajní polohy, aby tam nebylo čísel jak v loterii. Takže trojka a čtyřka jsou ty prostřední logicky dle značení krajních. Vlastně potřebuju vědět jen jeden pin a sice jestli 3 nebo 4, jednička je napájení (například když se přidá zvukovka), na pozici 2 pin fyzicky není a 5, 6 jsou zem, takže do jednoho z nich se zapojí zem vstupní RCA (cinch) samice.

Podle mě by to měla být 4 pokud S/PDIFI s I na konci má znamenat input. Proč ale není logicky u 3 na konci popisku O? Chci nastrčit konektor, který je z jiného počítače a který tudíž nemá klíč, který automaticky určuje polohu.

doplněno 13.09.13 14:26:

Sláva, už jsem to našel. Manuál k jiné desce to má popsané. Podle analogie O=výstup, I=vstup *palec*
