Eagle - nenalzen transformátor v knihovně

Od: Datum: 28.03.13 18:39 odpovědí: 9 změna: 07.04.13 21:54

Zdravím,

mám tento transformátor:
http://www.gme.cz/ei-transfor…-dps-trhei026-1x12v-p610-887/

A potřeboval bych pro něj udělat DPS. Ale v eaglu ho nemohu najít v knihovně.
Jak bych ho mohl přidat do knihovny, vůbec netuším jak bych to měl udělat, hledal jsem na netu, ale všechno je to moc složité, a protože jsem začátečník moc tomu nerozumím.

Děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 28.03.13 19:07
avatar

Jediné,co je pro tebe rozhodující,je 12V a 280 mA.

JABRAKA

Ohodnoceno: 0x

Datum: 28.03.13 19:29

pokud neumíš přidat do knihovny součástku, tak to neřeš. Oměř si vývody na transformátoru a nakresli to klasicky jako pájecí body. Horší to bude pokud potom budeš chtít použít autorouter.

Ohodnoceno: 1x

Od: stromecek*
Datum: 28.03.13 19:58

Teď se pokouším udělat rezistor, když se mi povede ten, tak to snad nějak půjde udělat.

Když tak tedy použiju pájecí bod.

doplněno 28.03.13 21:01:

Mohl bych udělat obdelník podle rozměrů transformátoru a potom tam naházet 4 piny?

Stačilo by to, samozřejmě když bych je měl správně posunutý.

Datum: 28.03.13 22:19

Juvla vam poradil dobre a ja iba doplním duvod prečo v knižnici nie sú vinute diely ,žiarovky, tlačidla atd .Sú tam iba jednoznačne rozmerovo dané klasické katalogové sučiastky -KC507, TR191,TK754 .kde sa za typom skrýva vzdialenost bodov.priemer diery,priemer pajacej plochy .Rozmery vinutých dielov sú u každeho malého vyrobcu iné a preto si trafo.prt musíte vyrobit .Urobte hocaký paškvil označený A,B.C,D a editujte podla skutočnosti,alebo prečitajte si manual

Ohodnoceno: 0x

Od: zabu
Datum: 28.03.13 22:36

Jaká je to verze Eaglu? Já skončil u 3.51. Pokud máte novější, a moc se to nezměnilo, tak jsem schopen poradit. Ale to není tady na poradnu. Spíš bych to viděl na skype. V sobotu budu mít čas, tak by jsme to mohli dát dohromady takhle na dálku. Pokud chcete, a stačí to v Sobotu, tak si zatím připravte rozteče vývodů v palcích nebo v mil. A nakreslete si alespoň zhruba okótovaný obrys s přídavkem jaký budete potřebovat.

Pokud to nespěchá, tak tu někde mám knížku, a mohl bych naskenovat tu část, která se zabývá tvorbou knihoven. Nebojte se toho, nic to není. No nic, není to zas až tak složité. Ale jak říkám, jestli máte novější verzi, jako že asi ano, taktam budou nějaké odchylky.

Ohodnoceno: 0x

Od: stromecek*
Datum: 28.03.13 22:57

Mám verzi 6.4 na skype to vidím tak maximálně přes chat, touhle dobou mám strašně moc pomalý internet, jsem rád, že se mi tahle stránka vůbec načetla.

Občas se dostanu k rychlejšímu internetu, tak bych možná něco našel na youtube.

doplněno 28.03.13 22:58:

Moc na to nespěchám. :)

doplněno 29.03.13 10:14:

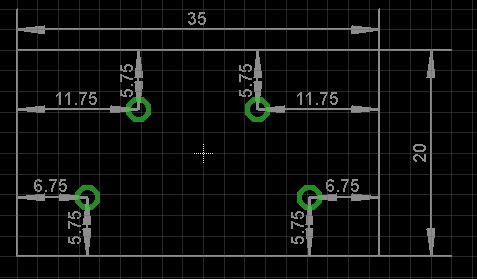

Když zadám nějaké velikosti, tak mi takhle zůtanou i při tisku?

Viz obrázek.

Od: stromecek*
Datum: 29.03.13 17:24

Pak ještě, pro osvětlení mi stačí obyčejné halogenové světlo, nebo potřebuju UV světlo?

Od: zabu
Datum: 07.04.13 21:53

Musí být UV. Halogen asi moc UV neobsahuje, je to skoro normální žárovka.

Ohodnoceno: 0x

Od: zabu
Datum: 07.04.13 21:54

Pokud budeš mít ty rozměry ve správné vrstvě tak ano.

Ohodnoceno: 0x
