Scéma zapojení pro zap/vyp diod a větráků

Od: Datum: 29.10.12 20:11 odpovědí: 4 změna: 30.10.12 15:01

Dobrý den,

rád bych si pořídil - vyrobil na přední stranu PC panel s vypínači(popř. regulátorem otáček) pro větráčky, diodky a osvětlení.
Tedy podle náročnosti i ten regulátor otáček. Důvod je jasný. Mám sestavený PC a do regulátoru se mi nechce investovat za 500+, chci aby splňoval moje představy a také abych si mohl, že jsem to sestavil já :).

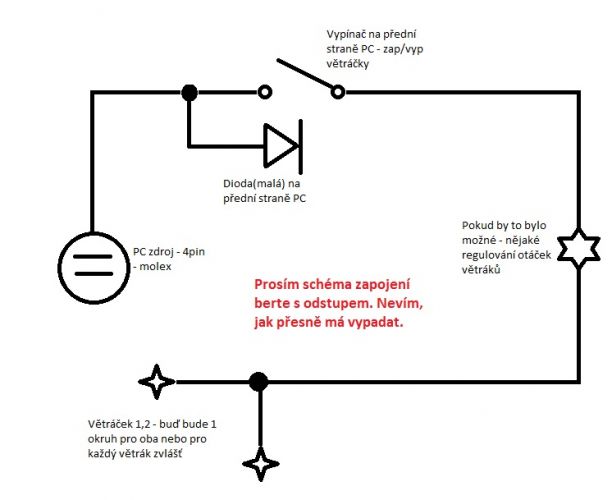

Na připojeném obrázku, je schéma, jak si představuji, jak by to mohlo být(zhruba) + v odkazech jsou obr. komponent.

Větráčky:
2x http://www.czc.cz/coolermaste…120mm-green-led/78719/produkt

Vypínače(dva z nich):
http://www.gme.cz/dokumentace…1-398/pctdetail.631-398.1.jpg
http://www.rasel.cz/www/obrazky/velke/056-050.jpg
http://www.eltea.cz/user/shop/big/10817(1)(0).jpg
http://www.eltea.cz/user/shop/big/12908(1)(0).jpg

Diody:
http://skincarebylouisa.com/w…ared-Light-emitting-diode.png
http://www.arlty.com/wp-content/uploads/led-5-mm-3.jpg

Je možné vůbec takto obvod sestavit? Chybí tam něco? Je možné k propojení použít kabely ze starého zdroje?
děkuji za odpovědi
Lukáš



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 29.10.12 20:47


Něco tam chybí. LED diody potřebují předřadný odpor, aby je velký proud nespálil. Zde najdeš kombinace, jak se spojují a vypočítává ten odpor a pro jaké barvy a tak. Je tam vše přímo pro tebe:

http://www.tousak.estranky.cz…lanky/tuning-pc/LEDdiody.html

webovou stránku doporučují celou úplně uložit, aby šla otevírat i bez internetu v jiném PC. Moc se hodí.

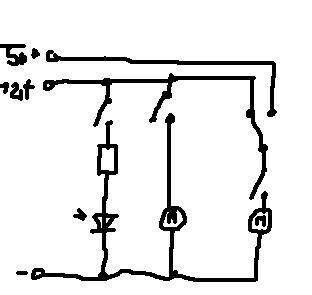

Pak jsem nakreslil zjednodušené schémátko. Máš tam napájení +5 a + 12V proti kostře. LED můžeš připojit na obě napájecí větve a regulovat si tak jas přepínači nebo jim spočítáš odpory, aby svítili stejně a přitom byly obě na jiných větvích.

Ventilátor je v názorné ukázce, jak pracuje na 5 a jak na 12 voltů přepínačem a pak ještě v serii s vypínačem, aby šel vypnout.

Jeden ti tam běží naplno a má jen vypínač.

Samotné kombinace a inspirace určitě zvládneš i ty ;).

Ohodnoceno: 3x

Datum: 29.10.12 21:11

avatar

1. U LED ti chybí drát ke katodě.
2. Podsvětlený vypínač musí být na 12 V, což tenhle asi není. Doporučuji http://www.ges.cz/cz/kws-140re-GES06503891.html nebo http://www.ges.cz/cz/sw-101-re-GES06503948.html (mají i jiné barvy). Odběr po zapnutí je asi 50 mA.

Ohodnoceno: 3x

Datum: 29.10.12 23:01


Díky za rady :)
Zítra pořádně celé pročtu a dyštak se ještě na něco zeptám.
Dík

Datum: 30.10.12 15:01

avatar

Pokud si chceš jenom pohrát, tak budiž, ale třeba takový panel

http://club.dx.com/reviews/photos/34058/57560

stojí na dealextreme necelých 14 dolarů i s poštovným zdarma.
