AutoCAD - kótování

Od: Datum: 11.09.12 22:44 odpovědí: 3 změna: 17.09.12 09:43

Zdravím, netušíte náhodou, zda jde v AutoCADu zobrazit toleranci a zároveň kótu průměru např. v řezu, tedy takovou, když zapisuji průměr pomocí %%C u klasické přímé kóty.


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: jakojaaa
Datum: 11.09.12 23:56


Samozřejmě, že to jde. V čem je problém?


Datum: 12.09.12 16:24

avatar

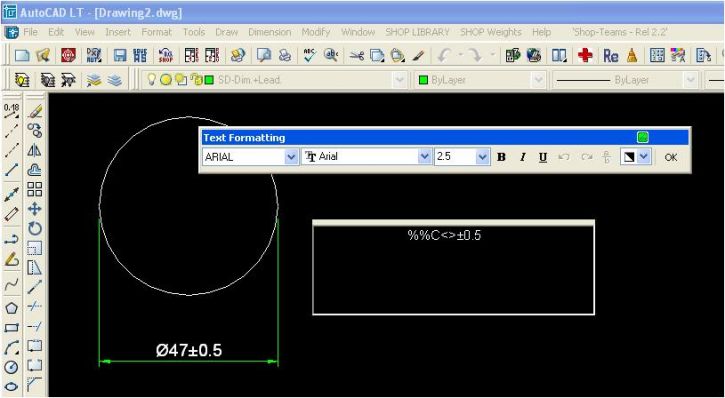

zkuste na psat například %%C<>%%P0.5

Místo %%P se vám objeví značka +-, viz obrázek.

Ohodnoceno: 2x

Od: petr130rs*
Datum: 17.09.12 09:43


Díky za odpověď. Písmeno P tedy značí symetrickou odchylkou, ale pokud bych potřeboval rozdílnou toleranci či meze, je to pro to nějaký symbol?

Díky!
