Nefunkční myš při připojení přes DIN COM PS2

Od: Datum: 09.11.12 06:47 odpovědí: 20 změna: 09.11.12 22:56

Dobrý dne

M8m takový problém, potřebuju zapojit myš ať už na PS2 nebo USB do konektoru DIN

Mám redukci z konektoru DIN na 9pinový COM (M) tak to bylo připojené, když tam byla myš přes 9 pinový COM,

Teď takovou myš už nemůžu sehnat, koupil jsem redukci z 9 Pin COM na PS2 když tam připojím kuličkovou myš na PS2 tak ta po restartu funguje, ale optická ne, sehnal jsem i redukci z PS2 na USB, myslel jsem že USB se chytne okamžitě, ale opak byl pravdou, nevím, jestli se někde musí něco přenastavit, nebo koupit jiná redukce, ale musí to tak být připojené, jde o Industriální verzi, běží top pod operační systémem Win XP,

Takže abych to shrnul, mám v PC kulatý DIN ( moc pinů symetricky seřazené ) kabel na druhé straně 9 pin. COM (M) tam strčená redukce z COM na PS2 a tam strčená redukce z PS2 na USB, nemusím to mít přímo na USB stačilo by i na PS2, ale aby to fungovalo, Děkuju za případné rady na tuto problematiku.

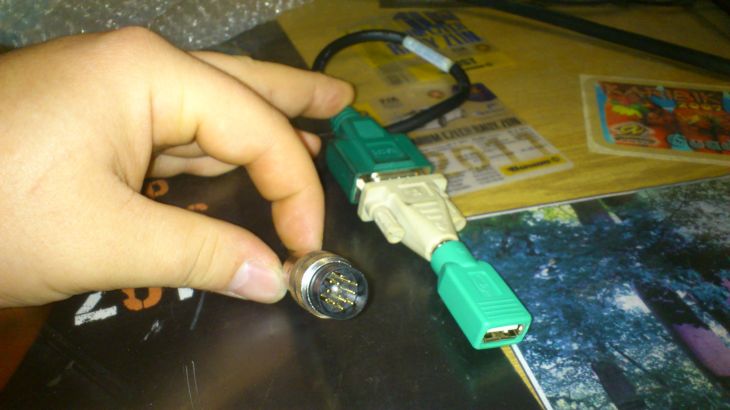

Přiložené foto je jak to teď vypadá

Lukáš Juřena



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: luke237
Datum: 09.11.12 07:23

Zkus si sehnat primo redukci z DIN na PS/2. Byla to bezna redukce pouzivana pred 10 lety. Urcije ji budou jeste mit v nekterych PC obchodech. Pujc si ji z nejakeho pocitace leziciho okolo, abys vyzkousel, jestli to funguje.

Muzes poslat neco blize k tomu prumyslovemu PC? Typ, model, ... Zajima me ten DIN konektor. Mys na nej jsem snad nikdy nevidel. Je k tomu PC nejaka dokumentace?

Zkusim se porozhlednout, co nabizi strejda Gugl na dotaz "mysi na DIN portech".


Od: luke237
Datum: 09.11.12 07:35

Popisovana redukce

Od: luke237
Datum: 09.11.12 07:40

A jeste jedna.

Jak jsem alel psal, neznam presne zapojeni pinu v tom konektoru. Jestli je trosku odlisne pro mys a klavesnici jako je to u PS/2 nebo nejake uplne nestandardni, tak to fungovat nebude. Vypada to pouzita DIN/COM redukce jako neco bezneho nebo to vypada, ze to dodatel uz s pocitacem vyrobce, tj. mohl si propojit piny jak chtel?


Od: luke237
Datum: 09.11.12 12:35

Z diskuze nize vyplyva, ze se nejedna o standardni konektor DIN, jake byly pouzity na drivejsich klavesnicich, takze i ty redukce popisovane vyse by byly k nicemu.

Datum: 09.11.12 08:56


Pokud se nepletu tak takhle to nefunguje. USB myš nemá dost "silný signál" aby šla zapojit na DIN. Musíš sehnat buď PS2 myš nebo rovnou DINku. Zkus skočit do nějakého bazaru, tohle tam budou mít za pár korun.


Datum: 09.11.12 11:56

avatar

bohužel jedná se o dost specifický konektor. Obávam se že usb myš k tomuto rozhraní určitě nepřipojíte vzhledem k tomu že usb je napajeno 5 V a ma uplne jinou komunikaci. Doporučoval bych najit ještě myš s COM portem. Někde na aukčních servrech.


Od: luke237
Datum: 09.11.12 12:05

Me se sice autoruv obrazek zobrazuje moc maly, ale po velkem zvetseni to vypada, ze to rozhodne nebude standardni 5 pinovy konektor byvalych AT klavesnic. *plac*

Jestli se autorovi nepodari sehnat popis obsazeni pinu toho konektoru, tak mu asi nezbyde nic jineho, nez nekde najit jinou seriovou mys.


Datum: 09.11.12 12:06

avatar

konektor na obrázku ma 9 pinu


Od: luke237
Datum: 09.11.12 12:11

Jsem to jenom ja nebo se vsem zobrazuje ten obrazek jen v rozliseni 730x410?

Od: luke237
Datum: 09.11.12 12:10

Ted jsem si vsiml, ze tam puvodnimu tazeteli funguje kulickova PS/2, ale uz ne opticka. Mozna je ta opticka moc rychla a nestiha radic v pocitaci? Rychlost optickych mysi (dpi) jde menit, ale vetsinou jen programove.

Od: juldab*
Datum: 09.11.12 14:04


Taková myš se používala u starejch počítaču s RISC procesorem asi před 20 lety. Ta komunikace bude nějaká uplně zvláštní.Pokud chce používat redukci naUSB tak né tuhle levnou pasivní ale univerzální s převodníkem. Zajímala by mě fotka konektoru na compu.


Od: luke237
Datum: 09.11.12 14:25

Komunikace bude uplne normalni, kdyz mu na tom beha PS/2 mys. Ten konektor je zrejme jen prevedeni do RS-232 urovni jako ochrana proti poskozeni (normalni mys se nesni za behu pripojovat/odpojovat, protoze jeji vstupy nejsou chranene). Proc tam dal vyrobce nejaky DIN konektor s nestandardnim zapojenim pinu misto standardniho DE-9 je otazka.

Od: juldab*
Datum: 09.11.12 14:46


Problem bude v urovnich RS 232 ma jako logickou 1 -5 až -12 V a logickou nulu +5 až + 12 V a PS 2 je TTL tzn 0 do 2 V a 1 3-5 V a nejspíš i jiné frekvence hodin


Od: luke237
Datum: 09.11.12 14:54

Uvnitr prevodniku COM-PS/2 je pravdepodobne nejaky radic sbernice RS-232.

Od: luke237
Datum: 09.11.12 14:55

... ktery prevadi ty urovne zpatky na TTL.

Od: juldab*
Datum: 09.11.12 15:30


Oto to není tak jednoduchy RS 232 nemá opakuji nemá vyvedeno napájecí napětí. A laser v myši už něco spotřebuje

doplněno 09.11.12 15:40:

a je tak naokraj alza převodník RS 232 na PS 2

cituji

"Poznámka: Není kompatibilní s většinou optických a bezdrátových myší."





Od: luke237
Datum: 09.11.12 22:50

Ja myslim, ze Juldab to rozlousknul - kulickova mys nepotrebuje zadne velky prikon narozdil od te laserove a proto funguje.

Chapu, ze v provozu asi nechces mit kulickovou mys kvuli bordelu, ktery se na ni za chvili nabali. Jedina jina moznost je tak proste koupit za dvacku ze svoji kapsy v bazaru starou seriovou mys. Tim obejdes podnikovy vopruz s objednavkovym systemem.

Dalsim resenim je udelat si vlastni prevodnik z toho specialniho konektoru nebo pridat napajeni uz k tomu prevodniku DIN-COM, co tam ted mas, jak radu Juldab.


Od: luke237
Datum: 09.11.12 22:56

Sakra, proc do toho porad taham tu seriovou mys, kdyz ji vubec nepotrebujes. *ee*

Mas 2 moznosti, jak to vyresit:

  1. pouzivat kulickovou PS/2 mys
  2. nejakym zpusobem si pridat napajeni k tem redukcim, co tam mas, at mas dostatecny vykon na napajeni diody v laserove mysi
    1. bud pridas napajeni do nejake te redukce, co uz mas nebo
    2. si vyrobis vlastni redukci primo z toho konektoru DIN

Od: sidr*
Datum: 09.11.12 15:32


Jde bohužel o industriální počítač od firmy Beckhoff, ten je propojený se zobrazovačem dvěma koaxiálnímy kabely, ze zobrazovače trčí tento konektor co je na fotce kulatý s moc piny a druhý pro klávesnici podle mě standartní DIN má pár pinů do oblouku, na klávesnici je přímo redukce na PS2 takže to funguje OK dokonce když se za běhu vypojí klávesnice a připojí znovu tak se hned chytne ikdyž je to přes PS2. Jenomže na myš tam byl tento kulatý co je na fotce a na druhé straně myš pře COM 9 pinů, protože se už myš přes COM nevyrábí a nemůžu ji zavést v práci do skladových položek, musím sehnat nějakou náhradu, která se dá připojit na tento kulatý konektor na fotce.

Bohužel to výrobce takto stížil, ale snad to nějak vyřeším, ono uvažoval jsem i o tom že bych přímo do PC které už USB má dal myš bezdrátovou, ale PC je v hlavním rozvaděči, který je asi 20 metrů od zobrazovače, tak nevím jak to na tu dálku a v tom rušení bude fungovat, protože jde o stroj který má cca 15 řízených os přes servozesilovače a je tam i rušení od 3x400 V a všude kolem jsou další takové stroje. Ale i tak děkuju za rady.

Lukáš Juřena

Od: juldab*
Datum: 09.11.12 16:13


Jakej je typ toho zobrazovače. Popis konektorů má firma snad u všeho.

doplněno 09.11.12 16:39:

Jáí bych to snad udělal že bych si tu redukci zbastlil sám a napájení vzal z konektoru klávesnice
