Zenerova dioda

Od: Datum: 01.03.13 20:32 odpovědí: 9 změna: 07.03.13 22:58

Dobrý večer, stavím si regul. zdroj podle http://electronics-lab.com/projects/power/001/index.html

a dole jsem si přečetl 'vylepšovák' od Ivana, ale nepochopil jsem, jak myslí zapojení tý zenerky

(To fix this problem you have to reconnect all pins number 7 of U1, U2 and U3, emitter of Q3 and 'upper' end of R19 to out of an 7809 with 18V zener diode between 'common' pin and '-' of 3300uF cap, and input of 7809 connect to '+' of the same cap.

Jestli máte někdo zkušenosti se zenerkama u stabilizátorů a víte co znamená to common, poraďte prosím. Děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.03.13 20:38
avatar

Common = společný (asi pro vstup a výstup).

doplněno 01.03.13 21:06:

Na HW.cz:

Zaprve, 2N3055 se prehriva, takze zapojte 2 paralelne s rezistory 0.1ohm/5w na emitoru.
Zadruhe, maximalni napeti na TL081 je 36V. S timto zapojenim muze byt az 45V, takze OZ zhori. Vyvody 7 OZ 1,2,3, vrch R19 a emitor Q3 by se mel pripojit k vystupu 7809 spolu se zenerovou diodou 18V mezi spolecnym spolecnym uzlem a minusem kondenzatoru 3300uF. Vstup 7809 by mel jit na plus 3300uF kondenzatoru. Takze vysledne napeti bude 27VDC a na bloku bude 32.6V.
Taky doporucuji zvysit hodnotu kondiku C1 az na 6800uF/63V

doplněno 01.03.13 21:11:

ZD předpokládám mezi "-" C1 a E Q3.

doplněno 01.03.13 21:26:

Asi ano, ale nejsem si moc jistý, zeptej se třeba tady. Ale víc si lidi chválí zdroj G400.

Ohodnoceno: 2x

Od: user001
Datum: 01.03.13 20:45

aha, nevím proč tam ta zenerka je, jestli je pro ochranu stabilizátoru, jen ještě nevím kam anodu a katodu :)

Od: user001
Datum: 01.03.13 21:15

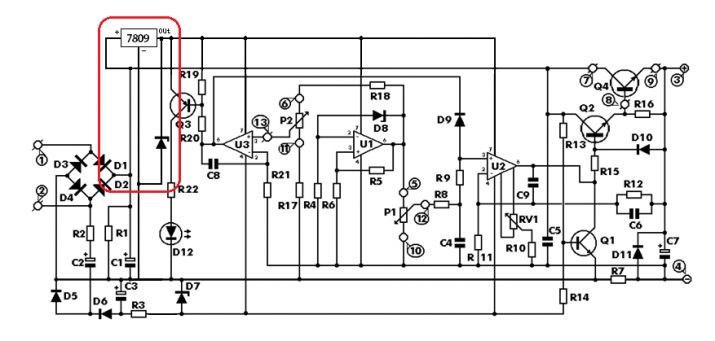

děkuji, takže jsem si to překreslil takto:

Od: zabu
Datum: 01.03.13 22:01

Zenerku máš špatně. Ta přidaná 18V zenerka musí být v GND vývodu stabilizátoru proti zemi. Tak aby na výstupu stabilizátoru bylo 18+9=27V. Je to stejný princip, jako když stabilizátor podepřeš obyčejnou diodou, aby jsi zvýšil výstupní napětí o 0,7V. Jen s tím rozdílem, že zenerka musí být katodou na stabil. a anodou na zem.

Ohodnoceno: 0x

Datum: 01.03.13 22:12
avatar

Taky jsem si to myslel, jen jsem si nebyl jistý. Ale když jsem si teď znovu přečetl popis, je to jasné*palec*

Ohodnoceno: 2x

Od: user001
Datum: 01.03.13 23:02

aha tak děkuju moc

Od: zabu
Datum: 03.03.13 15:30

Prověřte ještě jednu věc. A to: napětí na tom filtračním kondu musí být nižší než je maximální(katalogové) vstupní napětí Vámi použitého stabilizátoru 7809. Ne všechny typy snesou těch 40-45V.

Ohodnoceno: 0x

Od: user001
Datum: 07.03.13 19:59

No podle mě stačí normální do max 36V, páč ve schématu mínus 7809ky není připojeno na záporné napětí jako OZka. Nebo s tou zenerkou tam bude víc než 36V?

Od: zabu
Datum: 07.03.13 22:58

Jo, máte pravdu. Já zapomněl na tu zenerku proti zemi. Tak ještě, že jste se nenechal ode mě zblbnout.

Ohodnoceno: 0x
