Zapojení relé

Od: Datum: 26.02.13 09:50 odpovědí: 5 změna: 26.02.13 16:46
avatar

Už si nejsem jistý ničím, tak se raději zeptám. Potřebuji zapojit klasické relé 12V, 30A co se dává do aut. Funguje jako elektromagnet? Na spínací kontakty přivedu +, na druhý mínus? Je jedno na který přijde + a -?

Díky za odpověď na hloupou otázku.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.02.13 10:37
avatar

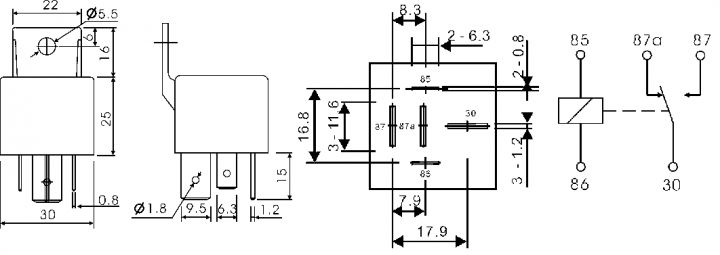

Cívce je to relativně jedno, kam dáš plus a mínus, většinou se dává plus na 86 a mínus na 85, dále přívod spínaný + na 30, spínaný kontakt je 87 a rozpínaný 87A

na spínací (přepínací) kontakty připojíš + a ty kontakty sepnou (rozepnou) a ten + potom táhneš na spotřebič , třeba žárovku, a ze spotřebiče na - , teda na kostru...

nebo sem dej foto relé nebo typ, najdeme schéma origo...

doplněno 26.02.13 10:40:

http://www.sdelektro.sk/sdele…Rele/0/5/3444-Autorele-30-40A

Ohodnoceno: 3x

Datum: 26.02.13 10:42
avatar

takhle mi to asi stačí, odpoledne ho budu mít v ruce tak kouknu na číslování. díky

doplněno 26.02.13 13:12:

tvoje popisy souhlasí, tak dík :)

Od: hm®
Datum: 26.02.13 12:09
avatar

Jestli tam bude označené + a - (nejspíš by bylo jen u buzení, tzn. u cívky), tak to dodrž. Jestli tam značení nebude, tak je to jedno.

Cívku sice polarita nezajímá, ale kdyby relé obsahovalo ochrannou diodu (pro ochranu spínače ovládajícího to relé), tak je potřeba dodržet polaritu, jinak by se místo sepnutí relé zkratoval zdroj.

Ohodnoceno: 2x

Datum: 26.02.13 15:30
avatar

Ještě jsem neviděl relé s přímo integrovanou diodou.. nebyl by odkaz na nějaký bežný produkt?...

Ohodnoceno: 0x
