Výpočet odběru LED pásku

Od: Datum: 18.10.12 22:40 odpovědí: 23 změna: 22.10.12 23:30

Dobrý den,

jak vypočítám odběr LED pásku který je napájen 12V a je na něm celkem 100LEDEK a každá má odběr 20mA?

Jaká bude spotřeba za při svícení 8h denně za měsíc?

Neví někdo postup?

Děkuji


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: mowla*
Datum: 18.10.12 22:57


Musíš to všechno vzájemně vynásobit...

Výsledek vyjde - což lze považovat za nápovědu - v kVAh (kiloVoltAmperhodinách), což pro účely spotřeby bývá častěji uváděno jako kWh (kiloWatthodinách)...

;)


Datum: 18.10.12 23:00

avatar

Velmi pravděpodobně jsou ledky zapojené sériově do skupin a skupiny pak paralelně. A bez znalosti zapojení nelze přesně odpovědět. Nicméně řádově to budou jednotky wattu, tedy za měsíc do jednoho kWh.


Datum: 19.10.12 14:15

avatar
Počítej: 1 LED má úbytek asi 3,6 V. Na 12 V se tedy dají zapojit 3 (+ předřadný rezistor). Tímto protéká proud 20 mA. Pásky se spojují paralelně, takže tam je 33 těchto skupin (takže ne 100, ale 99 ks). 33 skupin * 20 mA = 660 mA. Výkon: P=U*I -> [W]=[V]*[A] -> 12*0,66=7,92 W
Mohly by také být v sérii jen 2, pak by těch skupin bylo 50 (celkem tedy 100 ks) a 50*20 mA = 1 A; 12*1= 12 W
Nejhorší případ, jen 1 LED s rezistorem, to pravděpodobně není.
Spotřeba:
1: W=P*t -> [Wh]=[W]*[h] -> 8 hodin denně, 30 dní -> 7,92 W * 240 h = 1900 Wh = 1,9 kWh
2. 12 W * 240 h = 2880 Wh = 2,88 kWh
Ohodnoceno: 2x

Datum: 19.10.12 15:35

avatar

doplním že výsledek vynásobte cenou za 1 KWh a budete vědět kolik to cca finančně bude.


Datum: 20.10.12 19:20

avatar

3 x 5.5 = 16.5kč / měsíc


Od: menny
Datum: 20.10.12 10:59


Dobrý den, chtěl bych se zeptat jak jste přišel na to že LEDKA má ú bytek napětí 3,6V?

Já to počítal takto a vyšlo mi to přesně 2x tolik co vám, je to špatný výpočet?

P= U * I; 12V * (100Ledek * 0,02) = 24W * 8hod * 30dní = 5,76kW

Poradíte mi prosím?

Děkuji Vám

Od: bmbx®
Datum: 20.10.12 11:23


Úbytek záleží na barvě ledky a podle toho pak budou řazeny serioparalelně, váš výpočet vychází pro 100 LED paralelně a ta spotřeba navíc se ztratí na odporech.

Ohodnoceno: 2x

Od: menny
Datum: 20.10.12 12:50


Děkuji, kde jen najdu ten úbytek LED diod 3528 a 5050?

Od: bmbx®
Datum: 20.10.12 12:54


Stačí se orientovat podle barvy, kždá barva má úbytek zhruba stejný, největší má bílá.

doplněno 20.10.12 12:56:

http://www.elweb.cz/clanky.php?clanek=34

opravuji - největší má modrá a bílá, bílá je totiž principiálně modrá...

Ohodnoceno: 2x

Od: menny
Datum: 21.10.12 10:03


Děkuju, ten úbytek napětí je na všech LED diodách stejný i pokud se jedná i jiný tip LED diody? Někde je přeci úbytek jen 1.7V co si ještě pamatuji ze školy, děkuji za vysvětlení.

Od: bmbx®
Datum: 21.10.12 10:36


dával jsem výše odkaz: červená - kolem 1,6V , zelená, žlutá - kolem 2V, modrá, bílá - kolem 3,5V. Z toho výplívá kolik jich může být maximálně zapojeno do serie, aby je 12 V bezpečně rozsvítilo. Červených 6ks, žutých, zelených 5Ks, bílých, modrých 3ks.


Od: menny
Datum: 21.10.12 11:06


Aha tak to jsem netušil, že je ten úbytek rozdílný podle barev, můžete mi prosím vysvětlit proč jste napsal že na 12V je možné zapojit do série pouze 6ks červených LEDEK? Výpočet mi vychází 12/1,65 = 7,27 to znamená 7? Proč jste napsal jen 6? U dalších barev to samé.

Děkuji za vysvětlení

Od: bmbx®
Datum: 21.10.12 11:12


To byl jen odhad a jde o to aby celkový úbytek byl o něco menší než napájecí napětí, proto zelená s úbytkem 2V se nepoužije 6 ks, ale, 5ks a odpor pro omezení proudu.

doplněno 21.10.12 11:16:

Samozřejmě že ledek lze do tohoto počtu použit libovolně, třeba jen jednu a odpor, pak bude sedět váš výpočet, ale spousta energie se bez užitku spotřebuje na tom odporu.


Od: menny
Datum: 21.10.12 11:24


Děkuji za vysvětlení, jste dobrý přes elektroniku

Datum: 21.10.12 11:24

avatar
Úplně nejlepší je napojit jednu "vzorovou" LEDku na jednoduchý proudový zdroj a změřit na ní napětí - nemusí totiž být zrovna uvedený, já jsem na modrých třeba naměřil ne 3,6, ale 3,2 V @ 20mA. Jestli chceš, dám sem obrázek, jak to má být zapojené.
doplněno 21.10.12 13:09: Máš u sebe něco na pájení a měření?
doplněno 21.10.12 13:10: Ideální by bylo, kdybys měl nepájivé pole, ale není nutné.

Od: menny
Datum: 21.10.12 12:24


Ano, budu rád když mi pošlete zapojení abych si to mohl sám proměřit

Od: menny
Datum: 21.10.12 17:31


Mám pájku drátky atd. nepájivé pole nemám, multimetr mám

Datum: 21.10.12 18:00

avatar

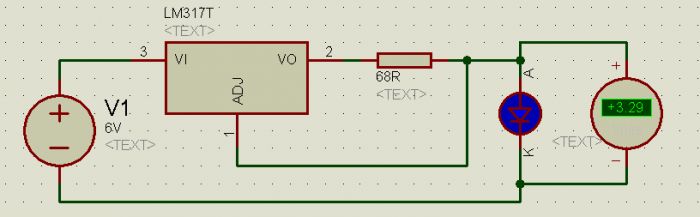

Tak tady to je. Zdroj stačí cokoliv mezi 5 a 35 V, rezistor stačí na 0,5 W. Já jsem Uf (úbytek napětí) LEDky zadal, ty ho naměříš.
doplněno 21.10.12 18:01: Cena bez zdroje 10 Kč.

Od: bmbx®
Datum: 21.10.12 18:24


praivo:

nic ve zlém, ale to tazatelův problém neřeší. Zjistí sice kolik má jedna ledka úbytek, ale on by spíš potřeboval vědět v jaké serioparalelní kombinaci jsou na pásku zapojeny, aby šlo určit odběr, nebo se mýlím?





Od: menny
Datum: 21.10.12 22:07


Díky super a co je to za obvod ten LM317T?

Od: bmbx®
Datum: 21.10.12 22:11


Je to regulovatelný stabilizátor napětí, v tomto zapojení se chová jako zdroj konstantního proudu - reguluje napětí tak aby proud obvodem byl pořád stejný nezávisle na zátěži.

Ohodnoceno: 2x

Od: bmbx®
Datum: 21.10.12 11:49


A právě se dostáváme k jádru problému ;), než počítat spotřebu 100 ledek u kterých nevíme v jaké serioparalelní kombinaci jsou zapojeny, je nejlepší odběr změřit.


Datum: 22.10.12 23:30

avatar

Chcete vyrábět led pásek, nebo jste si koupil pásek a chcete vědět, co vás bude provoz stát? Číńani odkud pochází 99% všech prodávaných LED pásků ve specifikaci pásku odběr zpravidla uvádějí. Stačí si ten svůj najít třeba na tomtop.com nebo DX.com a nemusíte nic počítat. Obecně uvádějí u bílých 6-8w na metr délky a u barevných až 15w. Vezmu li jako střední hodntu 10w za hodinu nak kilowat propálíte za 100hodin čili vás hodina svícení výjde na nějaké 3 halíře ( setinu z ceny kilowatu ) .

CEna je samozřejmě jen teoretcká protože se nepočítá se ztrátami na vedení a trafu .
