0x
Svty:
Musíš se pozorně dívat.Od reproduktoru jdou vodiče,kablíky na výstup desky zesilovače.Obvod MBA 810 má chladicí křidýlka,zapájené do desky pl.spojů.Kromě toho tam vedou kablíky napájení od zdroje-trafo a diody.Do vstupu tohoto zesilovače je přiveden signál MF zesilovače zvuku.Dál už nepátrej,dál se bez osciloskopu neobejdeš.
JABRAKA
0x
SVTY

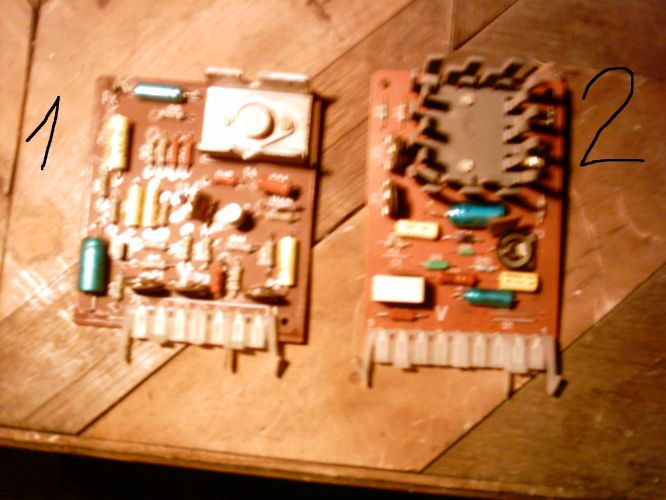

Ta deska 2 je asi ten zesilovač.Trimrem nastavuješ zisk aby signál byl nezkreslený.Ta deska 1 je pravděpodobně zdroj,podle výkonového tranzistoru,nebo možná stabilizátor.
Pamatuj na to,že toto je jen zařízení na zpracování analogového zvukového signálu,nekde před tím je mezifrekvenční zesilovač a demodulace..Pokud je nějaká závada tam,těžko ji najdeš bez osciloskopu.
JABRAKA
0x
To co som tu o tej karte cital je typicka choroba forumov. Vyjadruju sa v nich vacsinov len taky ludia, ktorych prispevky su len o tom , aby nestala rec. Uz televizor Tesla Color 416 mal zvukovu kartu osadenu integrovanym obvodom A2030V a MDA4290V .Televizor Tesla Color 439 je osadeny takym istym modulom. Da sa spoznat podla toho, ze ho obopina plechovy chladic. A teda ziadne MBA820 ... OK
bye
Byemane typická chyba forumov je v tom,že žadatelé nedávají přesný popis toho,co chtějí.Kdybys pořídil kvalitní fotky desek,bylo by možno říci přesně,co na nich je.Ale stejně,ať je osazen jakýmkoliv zesilovačem,platí to,co jsem řekl.Závadu bez osciloskopu nenajdeš.Možná by stačil i sledovač signálu.Rozdíl mezi MBA 810 a MDA 2030 je ve výkonu.-5W proti 10 W.Vstup do něj je z mezifrekvence a výstup do repro.V každém případě má aktivní korekce.
JABRAKA
