Kontrola stavu nabití autobaterie

Od: Datum: 11.10.12 21:07 odpovědí: 5 změna: 12.10.12 13:52

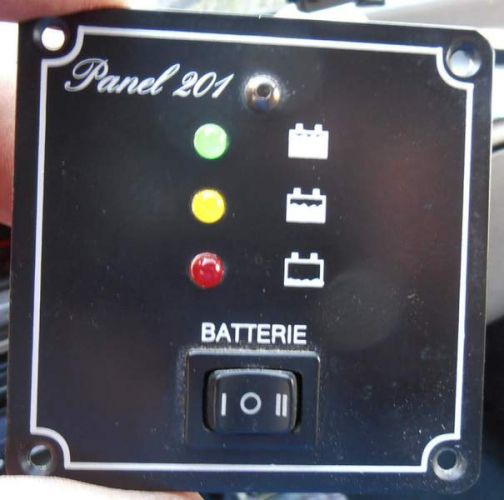

Kontrola stavu nabití autobaterie je kontrolována modulem na fotografiích. Tedy měla by být, předpokládám, že na krajní kontakty přepínače jde + pol z každé autobaterie, na krajní svorku - pol a na střed přepínače nevím co zapojit?

Má někdo s tímto zapojením zkušenost, nebo ví jak na to, aby stav obou autobaterií byl správně indikován? Dík za pomoc. K.



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: kvak®
Datum: 11.10.12 21:11

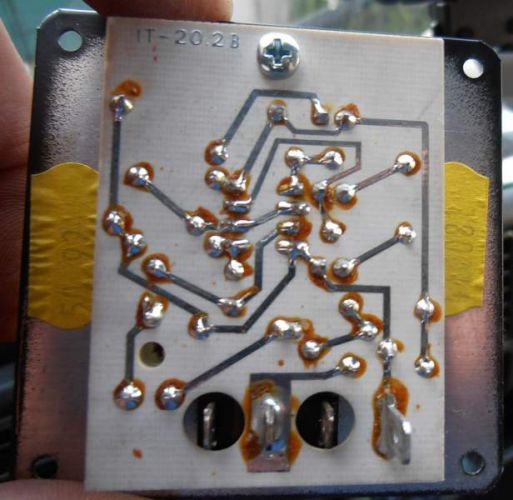

Druhé foto

Datum: 11.10.12 21:17

avatar

No na kraje přepínače připojit ty baterie, na ten kontakt vedle (-). Co ještě chcete připojovat? Střední kontakt přepínače vede do plošného spoje a právě podle přepnutí vypínače bude fyzicky spojen s levým nebo pravým kontaktem. Pokud to nefunguje, bude chyba někde přímo na zařízení, špatná součástka nebo navrhnutý/vytvořený plošný spoj.

Ohodnoceno: 2x

Od: zabu
Datum: 12.10.12 00:05


No odpověděl jste si sám. Kam co přijde. Může to být taky obráceně. Poznáte to podle toho, kam vede vývod č.4 toho integráče co tam je z druhý strany. Myslím, že je to nějaký dvojitý operák. LM358. MCP602 nebo něco podobného. Tyhle operáky mají na pinu č.4 minus. Na pinu 8 plus. Podle toho poznáte které póly baterií kam přijdou. Napájené to bude z měřených baterií. To znamená, že stačí připojit ty 4 vývody od baterek. Nic víc. A svítit to bude jen při testu. Tedy bude-li vypínač v poloze I nebo II.


Datum: 12.10.12 00:58

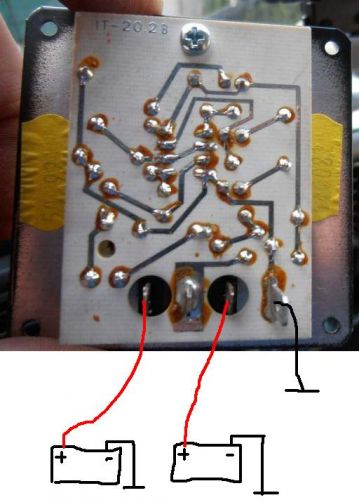

Většinou mají spotřebiče všechny společnou kostru mínus, takže bych to dal takto:


Od: kvak®
Datum: 12.10.12 13:52


Dík za odpovědi. Nevíte kdo je výrobce? U fy Truma jsem to už nenašel, je to už asi starší výrobek. Ale díky za všechny odpovědi. K.
