Konstrukce LED svitidla

Od: Datum: 11.10.12 19:58 odpovědí: 28 změna: 03.01.13 22:26

Zdravim,procital jsem si katalog Ikea a inspiroval jsem se k vyrobe lustru.led dioda http://www.ebay.com/itm/20W-W…_Lighting&hash=item19cc6704df , zdroj http://dx.com/p/25w-power-dri…-light-bulb-ac-85-265v-100567 ,chladic pasiv z procesoru amd athlon64 3200+.cele by to melo vypadat asi tak,ze mam z plexiskla vyriznute kolo o prumeru asi 50 cm,doprostred vyriznu diru na chladic,ten tam tak "napul zapustim"(2/3 nahore,1/3 dole.to cele byde viset ze stropu na 4ech lankach.No a otazka zni:Vidite v tomto planu nejake trhliny?duvody proc by to nemelo fungovat?nebo zkusenosti s vysokovykonovymi LED diodami?nakupovani z ciny?proste vsechny duvody,proc by to nemelo fungovat...


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 12.10.12 16:20
avatar

Mělo by to bez problému fungovat, chladič je dostatečný. Jen si říkám, jestli 20W LED není až moc světla :)

Ohodnoceno: 3x

Od: bmbx®
Datum: 12.10.12 16:34

Pokusy s výkonými ledkami začínám docházet k závěru, že je lepší ledku "podvyživit" a nedopustit aby hřála. Při přidávání proudu se svítivost LED od určitého okamžiku nějak podstatně nezvyšuje a LED začíná hřát, z toho lze usoudit, že se dodaná energie nemění na světlo, ale na teplo a učinnost LEDky klesá. Proto se nevplatí do LED cpát její mezní proud, takže např. 1W LED je dobré používat na 0,5-07W.

Ohodnoceno: 5x

Od: fino97*
Datum: 12.10.12 18:07

Cili jaky zdroj byste mi doporucili?

Datum: 12.10.12 18:52
avatar

Ten co jste uvedl ... 12 V, napájení pro ledku jestly se nepletu bylo 15 - 18V...

Ohodnoceno: 0x

Od: fino97*
Datum: 14.10.12 09:23
Ted to moc nechapu,Zdroj ma 16-18v,1.6a a ledka 15-17v 1.6a...
Od: fino97*
Datum: 15.10.12 17:47

Tak sjem nasel novy zdroj... http://www.ges.cz/cz/mw-15v-1-6a-GES07506807.html ..je mozne ho pouzit?

Datum: 15.10.12 19:02
avatar
Ne, tohle je zdroj napětí a ty potřebuješ zdroj proudu.
Ohodnoceno: 3x

Datum: 15.10.12 18:23
avatar

V době,kdy jsou na trhu LED žárovky mnoha typů a příkonů,bych se touto cestou nedával.

JABRAKA

Ohodnoceno: 0x

Od: fino97*
Datum: 15.10.12 18:53

Vite,Jabrako,me se toto reseni take moc nelibilo,ale led zarovka by jednak vysla draz,a hlavne toto bude trosku designova zalezitost...tezko popisovat...dnes jsem prolezl v Brne asi 8 elekter,vcetne gme a gesu,a nikde nemaji za vyssi vykon jak 60w,a ja potrebuji alespon 100.lepe 150w-cili ledka aspon 15w...

Od: fino97*
Datum: 28.11.12 17:56

Tak,koupil jsem toto


http://kratsi.cz/X1I .

Uvidime,az to prijde-asi za ty 2 mesice ci kolik-jestli to stalo za to.no,250 za ledku i zdroj...

Datum: 28.11.12 21:29
avatar

Ahoj.

Jestli si vzpomeneš, dej pak vědět, jak to funguje.

Když na to tak letmo koukám, nevím jestli bude chladič dostatečný. Diody (je jich tam víc) budou proměňovat v teplo odhadem přes 10W a to je docela dost. Jako každý správný polovodič chtějí i LED provozní teplotu ne příliš vysokou, jinak životnost klesá. Skutečnou teplotu chladiče přinese až praktická zkouška, víc jak 50°C bych jim ale raději nedával, i když v katalogu mají možná povoleno víc.

doplněno 28.11.12 21:32:

Dal by se také tomu zdroji snížit trochu proud na výstupu (viz rada dříve).

Ohodnoceno: 0x

Od: fino97*
Datum: 29.11.12 17:07

Nebojte,vedet urcite dam.Ovsem podle prodejce to pride nejdrive za mesic,takze to chvili potrva...zpet k tomu chlazeni...ten procesor ma mit ztratovy vykon 67w,cili myslite ,ze ten vetrak dela az takove divy,aby neuchladil onech cca.17?ja nevim,s chlazenim nemam moc zkusenosti..aktivni nepripada v uvahu..a z pouzitim teplovodive pasty to doufam ten chladiz zvladne...bude vertikalne,zili idealni podminky.a k tomu srazeni vykonu,je mozne to udelat tak,aby se ten vykon,co nepotece do ledky"neztracel"(napr na potenciometru),ale naopak ani nevznikal?nenapada me zadne rozumne reseni...

Datum: 29.11.12 17:18
avatar

Musel bys upravit výstupní proud toho zdroje.

Ohodnoceno: 0x

Od: fino97*
Datum: 29.11.12 19:39

Cili zasah primo do nej...do toho se mi moc nechce...no uvidime...

Od: fino97*
Datum: 12.12.12 17:53

Tak,damy a panove,dneska to dorazilo,hrat si stim budu asi az o vikendu,cili vam nejpozdej v pondeli podam presne hlaseni o prubehu pokusu...Ledkam zdar!

doplněno 14.12.12 18:58:

Tak sem se k tomu dostal uz dnes...a ZATIM velka spokojenost.teplota svetla nadherna,svetelny vykon - dooost velky,po 15 minutach provozu vlazny chladic...no zatim parada.jen me lehce znepokojuje fakt,ze tak 3mm nad ledkou je dost horko...no,ale s tim asi nic moc neudelam.uvidime,jak se to bude chovat pri dlouhodobem provozu.a jeste jeden dotaz-je to napajeno repro dvoulinkou 2x0.5mm^2,s poradnou izolaci,ovsem obchod tvrdi ze je to kabel pouze do 50v...proc?kvuli tomu ze ta izolace neni dvojta?

doplněno 14.12.12 19:18:

a jeste jsem si vzpomel-ona je sice psana maximalni teplota LEDky 80°C ,ale kdyz jsem byl v ikei,tak tam meli takove ledkove lampicky na cteni,myslim ze mely 3w,melo to hlinikove pouzdro a nesla na tom udrzet ruka...takze nevim jak je to s tou teplotou horke...asi to bude o trochu snizovat zivotnost,ale co se da delat...

Datum: 14.12.12 19:28
avatar

Právě chladná LED a horký chladič je známka dobrého chlazení. Jestli máš chladič studený a LEDku horkou, někde je něco špatně.

Ohodnoceno: 0x

Od: fino97*
Datum: 14.12.12 22:18

nene,chladic je take teply,jen ta ledka uplne jakoby z blizka vyzaruje teplo,ale urcite se vetsina odvadi chladicem...je pod tim i teplovodiva pasta...

doplněno 14.12.12 22:24:

jeste doplnim,ze ledka sama o sobe moc horka neni...jak to ma takove ty jakoby "kridylka na srouby"-proste ta stribrna plocha,kde jsou otvory na sroubky,tak tam je skoro stejna teplota jako na chladici...to teplo vyzaruje jakoby primo z tech sviticich cipu-aby ne,je na nich jen slaba vrstva takoveho jakoze gelu...

Od: fino97*
Datum: 22.12.12 20:19

Chlazeni nestaci,po 30min 70 st.,dodelavam aktiv.

Od: bmbx®
Datum: 22.12.12 21:12

Jak jsem psal výše, je lepší LED "podvyživit" a snížit jí proud, její svit se moc nesníží a přestane hřát - známka vyšší učinnosti, neboť se přestane energie přeměňovat na teplo a přeměňuje se pouze na světlo.

Ohodnoceno: 0x

Od: fino97*
Datum: 22.12.12 21:45

Dobre,zitra se pokusim experimentovat...jinak teplota naskocila behem 20 minut na 60°,pote to pribyvalo asi 2° za 5 minut...jinak jaky odpor bych mel pouzit?prvni zapojeni probihalo pres potenciometr,svitila(slabe) uz pri 220R ,ale ani kdyz jsem ho dal na minimum,nesvitila tak,jako bez nej...

Od: bmbx®
Datum: 22.12.12 22:42

Ta LEDka je více čipová a má dost velký proud, i potenciometr 200R na minimum nebude mít nulový odpor, to chce stáhnout napětí...

Ohodnoceno: 0x

Od: fino97*
Datum: 23.12.12 09:58
aha...cili nejaky delic?
Od: fino97*
Datum: 23.12.12 10:05

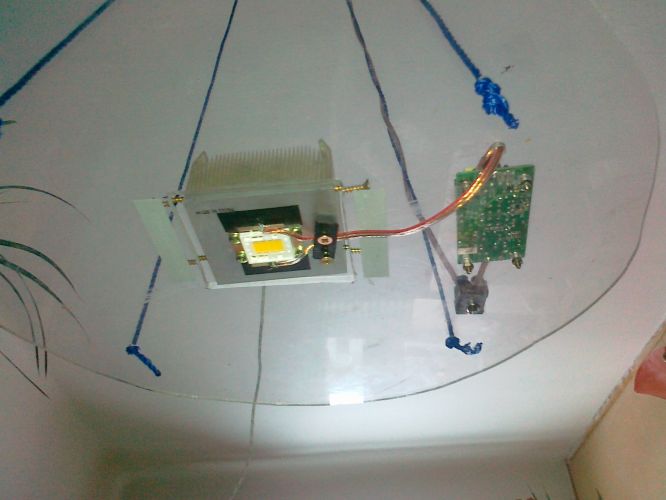

Jeste si dovolim pripojit fotecku

Od: fino97*
Datum: 23.12.12 10:31

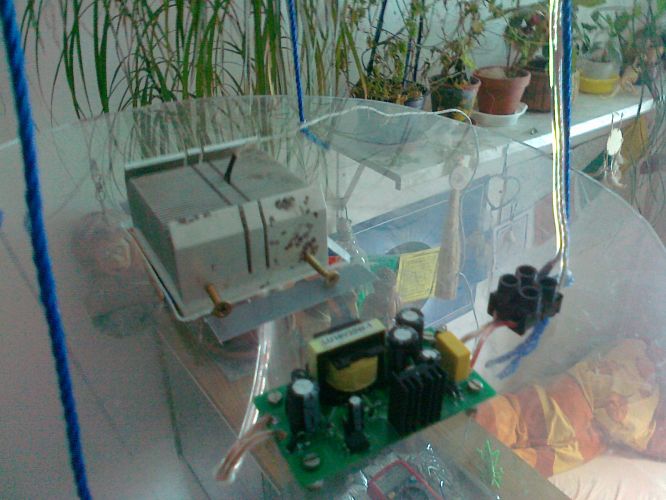

Detail na chladic



Od: bmbx®
Datum: 23.12.12 15:07

Než dělič by bylo výhodnější stáhnout napětí přímo na zdroji, nebo obvod který by se choval jako zdroj proudu.

Ohodnoceno: 0x

Od: fino97*
Datum: 23.12.12 17:32

Stahnout napeti primo na zdroji?to by asi znamenalo previnout trafo,ze?

Od: bmbx®
Datum: 23.12.12 17:46

Ne, pokud dobře vidím, tak je zderoj stabilizovaný, stačí to stáhnout na stabilizátoru. Můžete mi napsat jaká součástka je namontovaná na tom chladiči ve zdroji?

Ohodnoceno: 0x

Od: fino97*
Datum: 03.01.13 22:26

Soucastka(tranzistor?) ma oznaceni 04 dj opf 5n oc a logo vyrobce-takove jakoze Fko.google nic nenasel,cili asi nejaky cinsky noname...
