Regulátor napětí 12-24 V

Od: Datum: 20.02.13 20:30 odpovědí: 16 změna: 21.02.13 22:10
avatar

Neměl by někdo z rádců schéma nebo návod na výrobu polovodičového regulátoru napětí 12 - 24 V, min 10 A. Nezáleží zda střídavý nebo stejnosměrný, zdroj dává obě napětí o hodnotě 27 V.

doplněno 20.02.13 22:23:

Ne! Potřebuji regulátor napětí od 12 do 24 V min 10A. Mám dostečně dimenzovaný zdroj AC/DC cca 27 V 15 A.

doplněno 20.02.13 22:45:

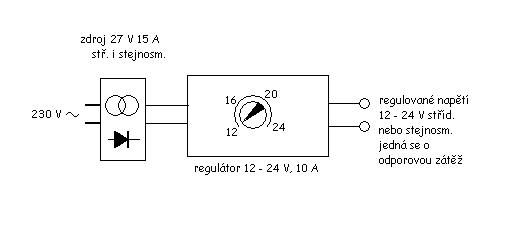

Doplňuji obrázkem.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.02.13 20:39
avatar

jestli tě chápu potřebuješ měnič napětí dc dc nebo jen transformátor?

pro případ měniče je dobý měnič s io uc3843 s mosfetem

doplněno 20.02.13 22:31:

tak to chceš něco jako regulovatelný zdroj?

Ohodnoceno: 0x

Datum: 20.02.13 22:47
avatar

Ano, zdroj mám, potřebuji regulátor.

Datum: 20.02.13 22:45
avatar

ještě jednou

Datum: 20.02.13 22:59
avatar

Našel jsem ti jeden pěkný regulátor s triakem.Návod je kompletní i sa tišťákem.

JABRAKA http://www.hw.cz/teorie-a-pra…hem-0-100-procent-vykonu.html

Ohodnoceno: 2x

Datum: 21.02.13 11:45
avatar

No to je paráda. Jak jsem zjistil na stránkách GM ani náklady by nemusely být vysoké. Má to ovšem jednu vadu. Není to galvanicky oddělené. Já jsem to v otázce nezdůraznil protože jsem vycházel z faktu, že budu regulovat již transformované nízké napětí.

Od: zabu
Datum: 20.02.13 23:34

Tady je to hotové. 0-30V/30A. Pokud jste si jistý, že to vyrobíte levněji, tak to zkuste vyrobit, ale myslím, že Vás stavba vyjde dráž.

http://www.gme.cz/laboratorni…apeti/hcs-3602-000g-p722-448/

Ten zdroj je dobrej. Máme ho v práci. Má možnost dálkového ovládání. Je možné připojit 4drátovou regulaci.

Ohodnoceno: 0x

Od: bmbx®
Datum: 21.02.13 04:36

zabu, nezlob se, ale vyrobit levněji to samozřejmě jde a to podstatně. Tazatel určitě nepotřebuje laboratorní zdroj, který je už jen kvůli slovu "laboratorní" ve svém názvu hodně předražený ;)

doplněno 21.02.13 04:42:

Existuje mnoho integrovaných obvodů co umí regulovat pulzně a mosfet na 10A taky není problém, náklady max. do pár stokorun a to jsem ještě přehnal, protože součástek je na to potřeba opravdu minimálně.

Ohodnoceno: 2x

Datum: 21.02.13 11:46
avatar

A měl by jste nějaký tip. Díky.

Datum: 21.02.13 13:05
avatar

Dá se zbastlit regulace výkonu proměnnou střídou - není potřeba regulace napětí. S použitím IO 555, potenciometru, optotriak + triak nebo výkonný usměrňovač + Fet. Náklady by byly nízké. Pokud najdete schopného bastlíře ...

Ohodnoceno: 0x

Datum: 21.02.13 13:41
avatar

To je pwm regulátor pro upřesnění :D

Ohodnoceno: 2x

Datum: 21.02.13 15:32
avatar

Díky. Vyřešeno stavebnicí TIPA PT016 PWM výkonový regulátor . To se jeví jako ideální řešení!

Datum: 21.02.13 14:06
avatar

Já si to rád zbastlím sám, potřebuji však schéma.



Od: bmbx®
Datum: 21.02.13 14:17

třeba zde je integrovaný obvod, který sám zvládne 10A:

http://www.hw.cz/soucastky/lt…tor-od-linear-technology.html

Ohodnoceno: 0x

Datum: 21.02.13 21:46
avatar

http://stavebnice.postreh.com/select.php?link=PT016

Tady to máš dokumentaci komplet dps atd ... je to to samý od tipy

neštěstí to nedrží jako tajemství a pochlubí se s tím já jsem už od nich stavěl triakovej regulátor a obrovská spokojenost ... :D

Ohodnoceno: 0x

Datum: 21.02.13 22:07
avatar

Ještě jednou děkuji. Bodovat už nemůžu. Měj se fajn. Honza

Datum: 21.02.13 22:10
Ohodnoceno: 0x
