Zapojení kódového zámku

Od: Datum: 28.09.12 16:39 odpovědí: 19 změna: 29.09.12 18:57

Pořídil jsem si kódový zámek AEI iDK-9206, kterým chci ovládat el. zámek dveří.
Ať dělám, co dělám, tak se mi ho nepodařilo rozchodit. Zvládl jsem připojení
napětí, naprogramovat kódy a to je tak asi všechno. Zadám správný kód, signalizuje
úspěšné zadání kódu, ale zámek se neotevře. Nikde na svorkách se neobjeví
napětí 12V, které by mělo el. zámek otevřít. Návod to možná řeší, ale mne se to
nepovedlo rozchodit.
Napájení je jasné. Na svorky 12 VDC IN jsem správně zapojil napájení.
Podle návodu by se po zadání kódu mělo objevit napětí na svorkách
OUTPUT 1 N.C. COM N.O., ale bohužel nic se nestane.
nevím, jest-li tak není třeba ještě někde přidat napájení
el. zámku nebo tak něco.
Jest-li máte někdo zkušenosti a vyznáte se ve schématech,
uvítal bych poradit, jak na to.

Celý návod má něco kolem 5 MB, tak jsem ho dal sem:
http://www.uloz.to/x32LpC7/navod-kodovaci-zamek-pdf



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: bmbx®
Datum: 28.09.12 17:03


Odkaz nějak nefunguje. Já to vidím tak, že spíná relé, takže se nikde žádné napětí neobjeví, pouze jsou sepnuté nebo rozepnuté kontakty, které by dál měli něco ovládat.

Ohodnoceno: 2x

Od: amater11
Datum: 28.09.12 17:41


http://www.uloz.to/x2KM9Pu/navod-kodovaci-zamek-pdf

Nevím, kde je chyba, že to nefunguje. Zkusil jsem to dát ještě jednou.

Skutečně to spína nějaké relé, protože, když zadám k=od, tak v klávesnici něco cvakne, rozsvítí se signalka,

že je zámek otevřený a po nastavených vteřinách to zvakne znova a kontrolka zhasne.

Ale co teď s tím. V návodu jsou dva schémata, ale nevyznám se v nich až tak úplně.

Od: amater11
Datum: 28.09.12 17:55


Je to přesně tak. Měřil jsem odpor na svorkách OUTPUT 1 - N.C. COM N.O.

Po zadání kódu se jakoby propojí svorky COM-M.O.

Když se to po nastaveném čase zase rozpojí, tak se propojí svorky

N.C.-COM.

teď ještě vymyslet, jak to použít, aby se dostalo napětí na el. zámek.

Ten potřebuje dostat na svorky 12V, aby se otevřel. Nevím, jak dál :(

Datum: 28.09.12 17:53

avatar

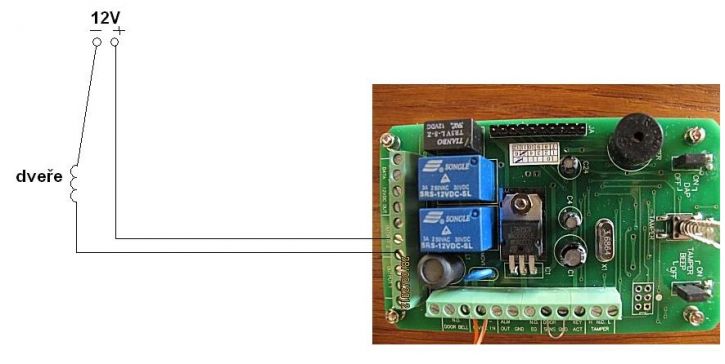

Podle schématu níže by to mělo fungovat. Akorát nevím který bude spínací a který rozpínací kontakt v relé. V té svorkovnici to bude nejspíše prostřední a jeden z krajních kontaktů.

doplněno 28.09.12 18:00:

Těch 12V by se možná dalo vytáhnout z toho zdroje pro ten modul. Záleží na tom jestli by to vůbec utáh.

Ohodnoceno: 3x

Od: amater11
Datum: 28.09.12 17:58


JJ. Přesně tak nějak, ale na výstupu 1. už jsem to proměřil ohmetrem. Sepne se

COM a N.O. Z Tvého nákresu vidím, že bude nutné přidat ještě napájení zámku.

Jdu zkoušet. Snad ten kódový zámek za 1 500 nezničím. :(

Od: amater11
Datum: 28.09.12 18:06


Vyřešeno podle Tvého svhématu.

Dík

Od: amater11
Datum: 28.09.12 18:15


jj, jde to. Zdroj tam dám 12V 1A. To by mělo utáhnout bez problému.

Dík.

Od: amater11
Datum: 29.09.12 09:34


Ještě jeden dotaz. Zjistil jsem, že zdroj, který chci použít má výstupní napětí 15V a 1A. Kódový zámek má vstupní napětí 12V.

Může to nějak vadit, když ho použiju právě k tomu proudu 1A?

Když jsem měřil napětí na zdroji, který měl výstup 12V, tak jsem bez zatížení naměřil hodnotu něco kolem 18V. Tak nevím, jest-li by ty 3V tomu kódovému zámku vadily?

Datum: 29.09.12 13:32

avatar

Neriskoval bych to. Je to poměrně drahá a možná citlivá věcička. Třeba by to nevadilo, ale kdo ví. *nevi* K tomu zdroji dej 12V stabilizátor a máš to v suchu. ;) Třeba tenhle: http://www.ges.cz/cz/7812f-to220-GES05002936.html

doplněno 29.09.12 13:56:

bmbx: Nejspíš máš pravdu, ale CO KDYBY NÁHODOU. Když se tam dá jeden stabilizátor navíc (za pár korun) tak to 100% ničemu neuškodí.


Od: bmbx®
Datum: 29.09.12 13:50


Dovolil bych si odhadnout, že stabilizátor je součástí zámku a že stailizuje na 5 volt, na přímé napětí budou jen ta relátka. Relátkům 3 volty navíc rozhodně neuškodí.

doplněno 29.09.12 13:53:

Ta černá součástka chycená matičkou - co jiného by to bylo ;)

Ohodnoceno: 2x

Od: amater11
Datum: 29.09.12 15:52


Tak ten stabilizátor bych asi zapojit neuměl.

Pokusím se popsat, jaký vlastně mám problém

U branku mám tzv. el. vrátného. Doma je malá obrazovka. k tomu byl dodán zdroj 15V - 1A a tlačitko na ovládání el. zámku, který je u branky. teď to funguje tak, že když někdo zazvoní, tak se mi rozsvítí obrazovak a když chci hosta pustit dál, tak zmáčknu KEY a otevře se zámek. Už tu je problém, protože, když zmáčknu KEY, tak obrazovka na chvílku zhasne. Není to žádní tragedie, ale tipuji, že by to chtělo asi zvlášť napájení pro el. zámek, aby se obrazovka na tu chvilku, když teče proud do el. zámku, nezhasínala. Ale jak říkám, to se dá přežít.

Jelikož branka se dá otevřít pouze pomocí el. zámku, nebo mechanicky klíčem, tak jsem si právě k tomu účelu pořídil onen kódový zámek, kterým mohu branku otevřít i bez klíče, nebo jit domů a zmáčnout KEY. Teď jde o to, jak to všechno napájet, aby fungovalo všechno. ten zdroj na el. vrátného je právě těch 15V, tak jsem uvažoval, že bych to použil i ke kódovému zámku. Vůbec bych se nebránil koupit nějaký pořádná a výkonný zdroj, kterým bych to mohl všechno ovládat. Akorát co jsem na netu našel, tak jsou to všechno zdroje na klasickou šňůru a já bych potřeboval takový ten, co se strká do zásuvky. už to totíž mám všechno takhle uspořádané, že by trochu překážel.

Zkusim sem dát obrázky vyhovujícího a NEvyhovujícího zdroje.

Asi bude nejvhodnější, el. vrátného nechat tak, jak je a už do toho nešpárat, když to "funguje".

Pro kódový zámek pořídit zdroj nový 12V a pokud seženu, tak něco přes 1A.

-

Dík vám všem za cenné rady. Už jenom to, že se mi to s vaší pomocí podařilo rozchodit si cením. Seděl jsem nad tím asi 8 hod. a už i mamča říkala, že by na to neměla nervy.

Od: amater11
Datum: 29.09.12 15:52


Nevyhovující zdroj

Od: amater11
Datum: 29.09.12 18:35


Ještě jedna "superamatrská" otázka. Nápájecí adaptery jsou označovány AC nebo DC. Že se jedna o střídavý (AC) nebo stejnosměrný (DC) proud jsem už "vywikipedioval", ale mohu použít kterýkoliv z nich? Pokud ne, tak by se to o5 trochu zkomlikovalo.

Respektive, el. vrátný je napájen 15V AC a kódový zámek má předepsaný zdroj 12V DC. Pokud by to nebylo jedno, jest-li AC nebo DC, pak úvaha, že bych všechno napájel jedním zdrojem tím pádem padá.

Od: bmbx®
Datum: 29.09.12 18:43


Vrátný se napájí AC hlavně kvůli tomu aby zavrčel a bylo zřejmé, že je po dobu vrčení otevřený, pokud by se napájel DC tak mu to neublíží, ale nebude bzučením signalizovat otevření, pouze cvakne.

doplněno 29.09.12 18:45:

Kódový zámek musí být napájen DC, AC napájení by jej zničilo.


Od: hop®
Datum: 29.09.12 18:44

avatar

Vrátný je vlastně elektromagnet, potřebuje tedy střídavé napětí, elektronika kódovače je na stejnmosmérné, jeden jednoduchý zdroj tedy opravdu nestačí. Třeba Tesla Stropkov ke svému systému domácích telefonů dodává zdroj, který poskytuje všechna potřebná napětí.

Řešením by bylo zvolit střídavý zdroj 15V a z něj "vytáhnout" (usměrnit a stabilizovat) stejnosměrných 12V. Ale možná bude levnější a jednodušší koupit dva adapréry...





Od: bmbx®
Datum: 29.09.12 18:48


hope:

od kdy lastně elektromagnet potřebuje střídavé napětí? Naopak je pro něj vždy lepší stejnosměrné. U el. vrátného má střídavé napětí jeden jediný důvod, který jsem popsal výše a to je ta zvuková signalizace vrčením v rytmu 50Hz.


Datum: 29.09.12 18:45

avatar

Střídavý (AC) proud se dá usměrnit a vyfiltrovat a tím je z něj stejnosměrný proud (DC).


Od: lll
Datum: 28.09.12 18:43


Jen pro doplnění.

Svorky kontaktů relé se značí opravdu C, NC a NO. C - common neboli společný kontakt, NC - normaly conect neboli v klidu spojený, NO - normaly open v klidu rozpojený.


Od: amater11
Datum: 29.09.12 18:57


Dík fšem už mám v tom jasno.

Good luck *hej*
