Otázka-zapojení obvodu

Od: Datum: 13.09.12 21:06 odpovědí: 10 změna: 16.09.12 20:42

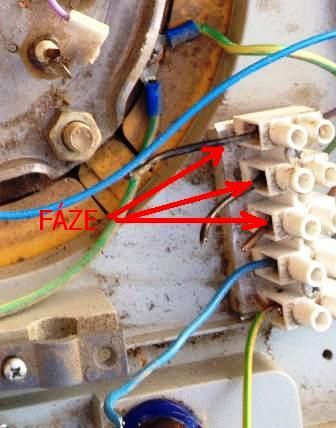

Zdravim Vás, potřebovali by sme zapojit boiler, jediné co vím, že je zn. ELIN a že předchozí majitel ho měl zapojený na 3 fáze, doma bych ho potř. na 1fázy - obrázky: http://imgup.cz/?v=f/20120913t2057340.jpg a http://imgup.cz/?v=f/20120913t2057341.jpg


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 13.09.12 21:22

avatar

elektrikář by zřejmě zapojil jeden z těch dvou černých drátů nebo ten hnědý na fázi, modrý na nulák a žlutozelený na zem...

v tom případě by hřála jenom třetina topných spirál a ohřev vody na požadovanou teplotu by trval déle...

nebo by připojil tu fázi na oba černé a hnědý spolu, potom by hřály všechny spirály, ale zřejmě také i přívodní jednofázový vodič. Tekl by přes něj velký proud. Nevíme, jaký (ne)dostatečný průřez ten vodič má... Možná, že by utáhl třeba jen ty dva černé a třetí spirála by zůstala do rezervy...

Protože elektrika je potvora, nechte to na toho elektrikáře. Je to bezpečnější...

doplněno 13.09.12 21:29:

.

Ohodnoceno: 2x

Od: jirkap*
Datum: 13.09.12 22:03

Diky moc chlape, nakonec ten elektrikář bude dobra volba, jeste se zeptám je možné že předchozí bojler zničily výkyvy v siti? V úterý to opravili, něco na transf. vedeni.
Datum: 13.09.12 22:24

avatar

Možná tak přepětí ale to je spíš ale dlouhodobá záležitost

doplněno 13.09.12 22:27:

To se stávalo ve velkých chatových oblastech kdy zatížení trafa bylo počítaný pro víkend a tejdnu přepětí jako prase

stalo se prej až že tam naměřili skoro 250V kdysi za komárů nevím jak dnes.

Ohodnoceno: 2x

Od: jirkap*
Datum: 16.09.12 12:43


Ano, sme z vesnice;) je to pravděpodobné

Teď to zapojujeme, nejdříve sme vyndaly ty tělesa, jsou tam vevnitř dvě spirály 2kW a dvě po 1kW. A nevíme jak je propojit.

Datum: 16.09.12 13:01

avatar
Co na to ten elektrikář?
Tomu to dělat problémy nemůže...
doplněno 16.09.12 16:59:

ten přívodní kabel a i ten "finálový" potom budou hřát také.*smich*

...jak jedna spirála odejde, nebudou hřát všechny v sérii zapojené...

v tomto stavu by elektrikář zapojil asi jen zelený a hnědý drát paralelně... voda se ohřeje pomaleji, ale jistěji...

Vaše volba, já Vás varoval...


Od: jirkap*
Datum: 16.09.12 13:17


žádného nemáme ,musíme si poradit sami

Od: jirkap*
Datum: 16.09.12 13:31

Uděláme to tak že do prvni díry dame fazy, ta pokracuje finálovým drátem do reg. a potom do 3 těles v sérii 4.5kW výkonu
Datum: 16.09.12 14:06

avatar

4,5 kW na jednu fázi je sebevražda. Jak máte tlusté přívodní dráty? Čím to chcete jistit?

Ohodnoceno: 2x

Od: jirkap*
Datum: 16.09.12 14:40

Přesněji 4kW na drát 2.5 asi, viz. obrázek č2 v prvním postu, bez pojistky
Datum: 16.09.12 20:42

avatar

Neviděl bych to tak kriticky pokud ta spirála měla výkon 2000W na 400V tak na 230 bude mít něco přes 600 W

a ta 1000W lehce přes 300W pokud jsem to správně pochopil

Takže 2 x 630 = 1260 + 2 x 315 = 1890 W

Což je zhruba 8,3 A
