Zapojení zásuvky, vypínače a zářivky.Kontrola

Od: Datum: 13.08.12 17:42 odpovědí: 45 změna: 18.08.12 16:15
avatar

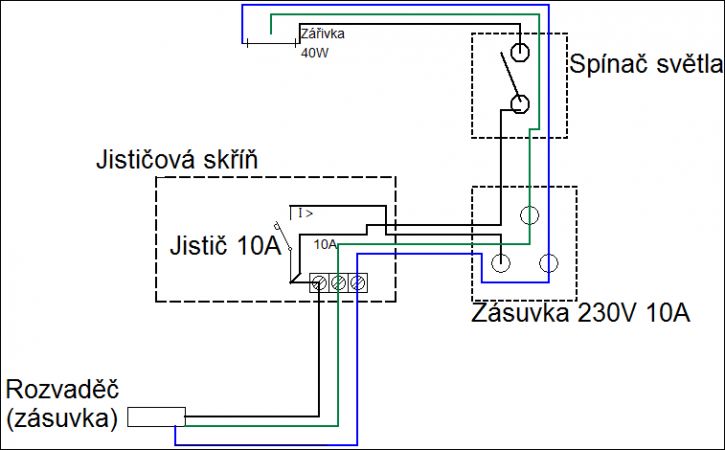

Dobrý den, udělal jsem si v pokoji elektro koutek. Mám zde stůl, který má po levé straně skříň. A právě na tuto skříň budu stavět toto zapojení. Nad stolem bude zářivka (asi 40W) a vedle sebe na skříni bude několik zásuvek a vypínač. Skříň je z dřevotřísky. Vše vedeno po skříni. Bez lišt! Pouze nějak uchycené kablíky.

Dotaz zní zda to splňuje normy a není to nějak v rozporu s něčím.

Například můžu mít v bytě další jističe mimo hlavní jističovou skřín u dveří do bytu?



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: lego®
Datum: 13.08.12 17:57

avatar

K cemu elektrokoutek kdyz dle dotazu asi elektrice moc nehovis:-/
Dle zapojeni az Ti neco vybavi jistic tak pro sichr nic neuvidis.

V alsoch jisittich v byte nevidim problem pokud vse bude odpovidat norme a bude to mit revizi.

Ohodnoceno: 4x

Datum: 13.08.12 18:07

avatar

Díky za info. To mě nějak nenapadlo, že když vyhodím jistič vypadne svělo. Respektive mě to napadlo, ale nějak dále jsem se tím nezabýval. Změním zapojení tak, že světlo nebude přes jistič.

Datum: 13.08.12 18:21

avatar

No, pokud trváš na "elektrokoutku", připoj světlo přez samostatný jistič (takže tam budou 2). Jinak to máš správně. Problém vidím spíš v umístění celého zařízení na dřevotřísku. Mělo by to být na nehořlavé a tepelně izolující podložce (tedy nikoliv plech, dříve používaný "lignát" se už nesmí používat kvůli obsahu azbestu). Kabely mohou být připevněny v podstatě jakkoliv (snad mimo přibití hřebíkama skrz kabel) a dneska už pod nimi podložka být už nemusí.

doplněno 13.08.12 18:24:

Na zářivku 40W stačí menší jistič, běžně se dává 6A (stačil by i 2A, ale ten se špatně shání).

doplněno 13.08.12 19:32:

Tak ještě upřesním: pokud nebudete mít zařízení propojené kabelem, ale samostatnými vodiči (což není totéž), měly by i tyto vodiče být na nehořlavé podložce. Jejich upevnění by mělo být rovněž provedeno nějakými nehořlavími a izolovanými příchytkami.

Ohodnoceno: 2x

Datum: 13.08.12 18:22

avatar

JIstiče mít můžete, spíš jde o to, k čemu vám budou, vy chcete mít jistič na zásuvku se zářivkou? Kromě toho se nedělá, aby na jednom okruhu bylo světlo a zásuvka.

V každém případě se mi to nějak nezdá, trochu mne zarazil termín-nějak uchycené kablíky...

Jak už jsem tu několikrát psal, mezi národem se rozšířila domněnka, že elektřina je jaksi domácká a legrační. Dělal by jste si takhle amatérsky třeba rozvod plynu nebo vody?

Pokud se do toho pustíte, nechte si všechno zkontrolovat elektrikářem, není to legrace. Aby jste z elektrokoutku neměl hromádku popela.

Ohodnoceno: 1x

Datum: 13.08.12 18:45

avatar

Kdo mne na poradně zná tak ví že pro mne to zábava je.

A k tomu uchycení kabelů. Nechci vést mezi zásuvkou, vypínačem... Několika žílový kabel. Každý nakreslený kabel v schematu bude zvlášť.(jen přívod k jističům bude 3 žílový kabel.L1, PE, N) Jelikož půjde každý kabel zvláště půjdou vidět barvy vodičů. A to je záměr.

Datum: 13.08.12 20:07

avatar

"Každý nakreslený kabel v schematu bude zvlášť." - To si děláš pr... nebo to myslíš vážně?


Datum: 14.08.12 07:25

avatar

Co se ti na tom nezdá? Nějak se mi to zalíbilo ve škole na zapojovačkách. Černé, modré žlutozelené kablíky do pravých úhlů...

V té zásuvce nebudou nějaké obrovské odběry. Bude tam pájka. A jištěné to bude z důvodu stavby různých zařízení a blbostí co mě napadnou. A když se nepovedou tak nechci vyhazovat pojistky v celém bytě.

Datum: 14.08.12 19:24

avatar

Dvojitá izolace, říká ti to něco? Když to chceš takhle, dej to aspoň do lišty! Pokud nechceš lištu, musíš použít třížilový kabel s vhodným průřezem vodičů - pak jsou všechny obklopeny ještě jednou vrstvou izolace.

Když se ti ve tvém řešení poruší izolace na živém vodiči, bude tu další kandidát na Darwinovu cenu...

Jak dlouho se v té elektronice hrabeš?


Datum: 14.08.12 08:36

avatar

Ano, věřím, že to je zábava, doslova až do smrti.


Datum: 14.08.12 09:31

avatar

Ale no tak! Myslím, že každý elektrikář takhle nějak začínal. Mě nevyjímaje. A zatím přežívám od prvních pokusů nějakých 50 let. Když si vzpomenu na některé zhovadilosti, které jsem dělal, běhá mi dodnes mráz po zádech*ee*. Je teda pravda, že se mi v životě párkrát protočily oči, když jsem strčil prsty, kam jsem neměl*smich*. Chce to aspoň základní vědomosti a hlavně elektriku nepodceňovat, sranda s ní opravdu není.


Datum: 14.08.12 10:30

avatar

Ano, byl to ode mne hodně černý vtip, ale měl jsem spolužáka, který byl hodně dlouho elektrikářem a v pohodě si myslel, že se mu nic nestane a stalo...:(

Můj otec byl taky silnoproudař a jako relikvii dlouho uchovával očouzené držadlo šroubováku. Kovová část se mu róztavila v okamžiku doteku nějaké živé části...


Datum: 13.08.12 18:38

avatar

Vlku, ty jsi prostě kaskadér:)

To víš, že to fungovat bude...ale!

1/ Nějak uchycené kablíky je celkem smrtelná věta, uchyť je nějak inteligentně a elektrikářsky.

Doufám, že kablíky máš ze samozhášivé izolace - jinak si koleduješ o požární cvičení.

2/ Pokud vypínač a zásuvky nejsou přímo od výrobce určené pro montáž na dřevěný podklad (jako že určitě nejsou), dej pod ně tepelněizolační podklad (dříve lignát) - rovněž možnost požárního cvičení. To samé platí i pro tu tvou rozvodnici, kde budeš mít jistič.

3/ V bytě můžeš mít kolik jističů chceš, ovšem musí to mít trošku logiku. Pokud je okruh, z kterého chceš tento koutek napájet jištěn v bytové rozvodnici 10A jističem, tak další 10A jistič je v podstatě k ničemu - u jištění je důležitá selektivita. V tvém věku jsem si podobné zámky hrůzy také vytvářel, ale celá sranda byla napájena z prodlužovačky do zásuvky (tehdy jištěné 10A pojistkou). Při nějakém nahodilém zkratu sice zhasnul celý byt, ale nestávalo se tak často a bylo to jednoduché.

4/ Zamysli se nad tím, proč je každý druhý den ve zprávách vyhořelý byt od elektroinstalace. Nechci tě popuzovat, ale není to všechno taková sranda, jak to vypadá.

Ohodnoceno: 4x

Datum: 13.08.12 18:49

avatar

Zatím má nakoupené jenom kabely. Vypínač zásuvky... jdu koupit asi ve středu.

Se zapojením jističů postupně od nejvyššího po nejnižší jsem obeznámen.

Vše bude napájeno ze zásuvky. (zásuvka>jistič a vypínač>zásuvka>světlo)

Na bezpečnost a správnost si dám pozor.

Datum: 13.08.12 21:54

avatar

Než to dáš do provozu, hoď sem kdyžtak nějaké fotky, ať na to ještě koukneme;)


Datum: 14.08.12 07:33

avatar

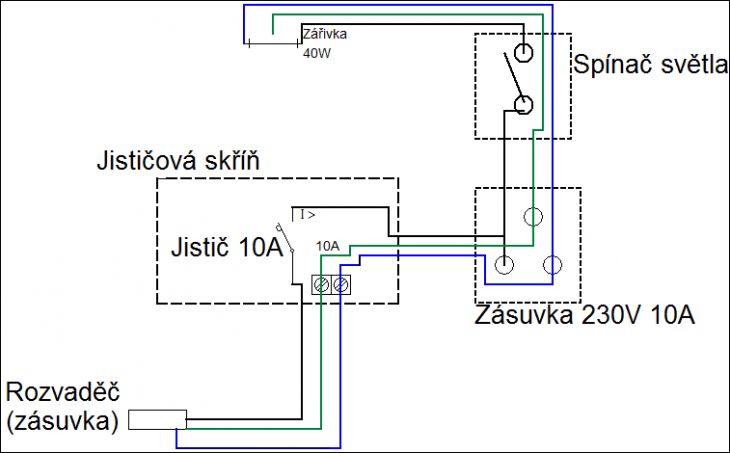

Změna zapojení. Prozatím nebudu dávat na světlo jistič. To až v budoucnu. (budoucno několika týdnů.)

Od: gustav*
Datum: 14.08.12 12:23


Par. 50/78 NEumožňuje zapojení zásuvkovek pres vypínač na fázi, bez viditelného upozornění na zásuvce, kde se vypíná a jinak je to jiný okruh fází než světlo / G.


Datum: 14.08.12 13:23

avatar

Gustave,

1/ 50/1978 je úplně o něčem jiném, než o vypínačích a zásuvkách

2/ V daném případě není zásuvka připojená přes vypínač


Datum: 14.08.12 20:10

avatar

Podle ČSN 33 2130 ed.2 je možno na 1 zásuvkový obvod připojit 1 svítidlo v místnosti...Vypínač by v tom případě musel být buď zvlášť jištěn 10A/B jističem, nebo být dimenzován na 16A, běžné vypínače jsou jen do 10A/250V ...Doufám že to bude zapojeno přes proudový chránič...

§ 50/78? Nemyslel jsem náhodou Vyhlášku 50/1978 Sb o odporné způsobilosti v elektrotechnice?*nevi*


Datum: 14.08.12 20:39

avatar

Takže pánové. Všem díky za rady a zkušenosti.

Prozatím mám naistalovaný přívod (zatím není připevněn ani zapojen do elektřiny), jistič 4A na světlo

Světlo mám doma, ale zatím ještě musím koupit kabely, vypínač a konzoly na poličku.(na poličce zespoda bude světlo)

doplněno 14.08.12 20:42:

nakonec jsem zvolil připevnění na stěnu. Jelikož skříň se může stěhovat nebo koupit jiná a já nebudu vše sundávat. Dokonce ani pevnost levné skříně není zaručena.

Mimochodem na připevnění kabelu na stěnu nějak nemůžu nic najít! Chtěl bych takové staré černé úchyty. Našel bych fotku, ale nikde není.

Datum: 14.08.12 21:03

avatar

Vlku,

v tom případě bych tam dal lišty. /rodraží se ti to o pár korun a estetika bude někde jinde!


Datum: 14.08.12 21:12

avatar

A bezpečnost taky.


Od: buss®
Datum: 14.08.12 21:18


Vážení, vy co máte o elektrice trochu a více pojem, jak to máte doma pozapojované pro nějaké hobby? Nemluvě o naivech, co u nich neznalost hříchu nečiní a hlavně se nebojí. Tak bych se nepohoršoval. Já to také nemám jak má být, kopa provizorií a už jsem toho viděl, znáte to o té kobyle...
Pokud se ti doma Vlku nic nestane, nezapálíš, tak co normy doma... Tím nechci říct, že by jsi se neměl naučit, jak to má být, přečetl si nějaké normy (i když jejch účinnost dnes...), nebo se podíval na specializovaný web o elektrice. Píšou tam znalí, revizáci.

Ohodnoceno: 1x

Datum: 14.08.12 21:25

avatar

Jednou jsem na web o elektrice zabrouzdal a viděl docela dobré provizorní věci. Například v nějaké výrobní hale byly všechny zásuvky na 230V plné, ale všechny na 400V prázdné a proto se dva elektrikáři spojili a vytořili prodlužku s jedním koncem 400V a druhým 230V. Tomu říkám provizorní zásuvka.

A do těch lišt asi půjdu. Bude to vypadat dobře.

Datum: 14.08.12 22:00

avatar

Taky mám doma někde kabel, který používám u pily, který má na konci 2 třífázové zásuvky s prohozenými fázemi, takže můžu změnit směr otáčení elektromotoru přepojením z jedné zásuvky do druhé. Dále mám tam také klasickou jednofázovou zásuvku. To vše i s acidurkou přidělané na dřevěné podložce cca 30x40 cm. Ale je to fakt praktické. Ještě uvažuju, že bych kvůli občasnému půjčování míchačky se starým konektorm dal na podložku i zásuvku hrušku. ;)


Datum: 15.08.12 07:58

avatar

Proč si jednoduše nekoupíte 1 reverzační koncovku?;)


Datum: 15.08.12 11:31

avatar

Protože reverzační zástrčka je výdobytkem posledních let a výše popsanému se říká staré dobré chytré řešení:)

Ohodnoceno: 1x

Datum: 15.08.12 11:36

avatar

buss, souhlasím. Není potřeba, aby měl člověk doma, pro své potřeby, všechno podle bible a posvěcené revizákem. Důležité je, že to funguje, je to účelné a bezpečné.

Tady Vlk, je mladý kluk a jelikož ještě nevyšel školu, není špatné mu občas připomínat jak by to být mělo nebo jak by o nějakých věcech měl přemýšlet.

Jsem rád, že si sám ověřuje konkrétní případy a nezklouzává pouze ke žvanění.

Ty elektrikářský weby jsou sice dobré, ale jak všichni víme, funguje to všude skoro stejně - co člověk, to názor:)

My zasvěcenější také víme, jak to s některými normami a jejich závazností je...


Datum: 15.08.12 20:40

avatar

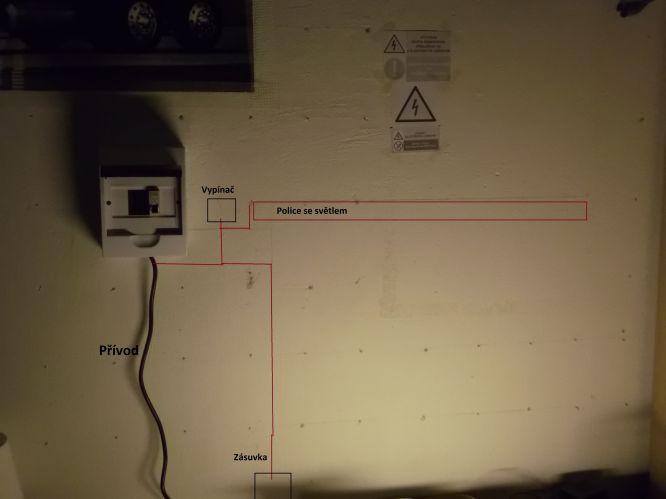

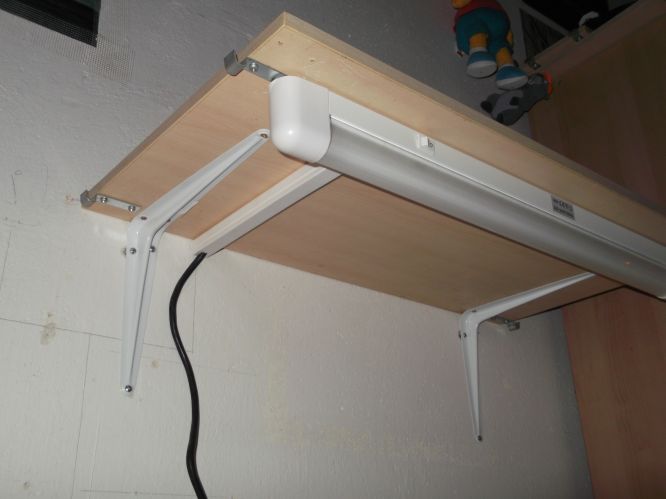

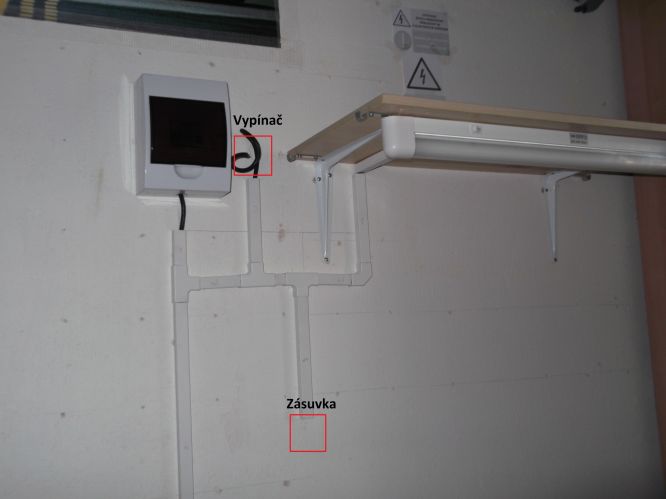

Tak jsem trochu pokročil. Už mám namontovanou poličku, drát a kus lišty. Viz foto. Ještě nemám vypínač a tak to zatím nezapojuji. Už je dost pozdě takže již vrtat dále nebudu. Zítra namontuji další kusy lišt.

Datum: 16.08.12 08:17

avatar

Už jen zásuvku a vypínač.

Nato že jsem tohle dělal poprvé se mi to zdá docela dobré. Ve vrtání do zdiva jsem také nováček.

Datum: 16.08.12 10:39

avatar

Ano, povedlo se Vám to lépe než některým profesionálům*palec*


Datum: 16.08.12 11:32

avatar
Někteří amatéři i profesionálové by to udělali možná trochu jinak...
Já osobně rád šetřím vlastní energii, dal bych ten vypínač nad zásuvku, abych nemusel při zapínání vypínání vstávat ze židle. A oboje těsně k liště, neměl bych tam toho pavouka, nemusel tolikrát vrtat a ušetřil materiál.
Obrázek kreslený na mobilu, nic moc...

Datum: 16.08.12 17:37

avatar

Momentálně si s tím raději hraji a nešetřím materiálem. S postupem času se to jistě změní. I náš mistr ve škole schovává každá drátek se slovy "někdy se na něco použije".

Datum: 18.08.12 16:15

avatar

Drobná poznámka: to zářivkové těleso by mělo být na nehořlavé podložce.





Datum: 17.08.12 17:39

avatar

No... chvíli jsem přemýšlel zda zde mám dát fotku, ale řekl jsem si:"Nikdo mě neučil jak to má vypadat, jsem začátečník a jsem rád že to bude fungovat"

Nakupování dílu vypadá asi takto: "Potřebuju něco na spojení drátů... v jističové skříni... přivedu fázi a z plechu jí rozvedu dále... víte co myslím?" nějak tak jsem kupoval ty modré spojky na nulák a uzemění. Fáze je rozvedení z jističe na jistič nahoře.

Pro začátek je to dobrá zkušenost. Zjistil jsem že ohnutí trojlinky do pravého úhlu do lišty není jednoduché. Už vím co kupovat a co ne.

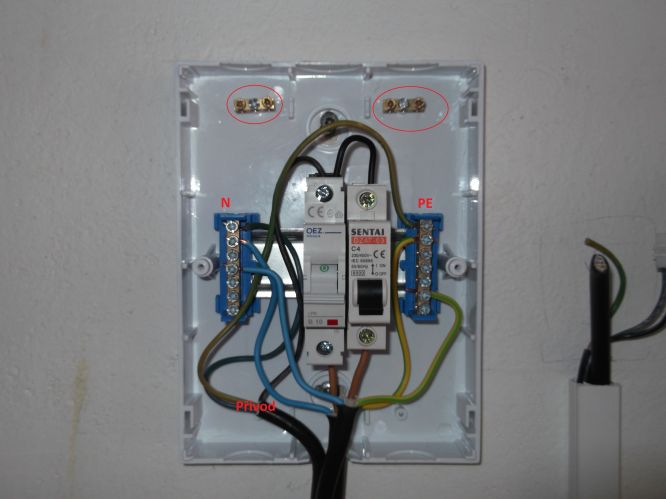

No prosím o zhodnocení zapojení skříně. Vím že to není nejlepší, ale snažil jsem se aby to bylo co nejlepší.

Díky všem za pomoc.

doplněno 17.08.12 17:40:

Jinak ty dvě spojky v červených kruzích nahoře bylo jedinné co v rozvaděči bylo. A to mi jaksi nestačilo.

Datum: 17.08.12 18:59

avatar

Co na to říct, ideologicky správně, design jako po obědě a pěti pivech:)

PE můstek mohl být zelené barvy, to jen do budoucna..

A jsem si skoro jistý, že ty malé svorkovničky, které jsou v rozvodnici jako příslušenství by ti nejspíš stačily. Nevím, jaký se do nich vejde průřez, ale do jedné svorky můžeš dát bez obav dva dráty.


Datum: 17.08.12 19:07

avatar

Když už je řeč o designu, volil bych jističe od stejného výrobce. Na funkci to vliv samozřjmě nemá, ale vypadá to líp.


Datum: 17.08.12 19:12

avatar

Hele a co to takhle doplnit proudovým chráničem? Teda v případě, že stávající instalace v bytě ještě chránič nemá, Do té škatulky by se při dobré vůli ještě vešel. Je to ovšem trochu dražší, ale výrazně to přispěje k bezpečnosti.


Datum: 18.08.12 08:37

avatar

No tak jsem něco četl o proudovém chrániči. (doteť jsem nechápal na co je) A co jsem se tak dočetl, tak by mohl vyhazovat u zářivek a tepelných spotřebičů. Viz http://www.elektrotrh.cz/elek…kajici-se-proudovych-chranicu

Co jsem tak z wikipedie pochopil zapojuje se tak, že přes něj jde fáze a zpět nulák a podle rozdílu se vyhodnocuje zda je potřeba vypnout.

Takže se ptám nebude vyhazovat na mojí 18W zářivce a pájce?

Je to povinné v elektroinstalacích?

Popřípadě vše co vás ohledně toho napadne. Pořád mi to moc neleze do hlavy na co bych ho potřeboval když mám jističe.

Od: hop®
Datum: 18.08.12 08:57

avatar

Ahoj, proudový chránič je určitě hodně užitečná součástka, opravdu porovnává proud ve fázi a v nuláku, protože při správné funkci spotřebičů musí být oba proudy stejné. Pokud nejsou stejné tak je to špatně, protože proud jde ještě "někudy jinudy" a to "jinudy " může být přes lidské tělo.

Diskutované problémy se občas objeví, ale jsou to výjimky. Na zářivce a pájce chránič vyhazovat nebude, a pokud čsem začneš dělat nějaké další elektropokusy s napětí 230V, může Tě chránič ochránit před nehezkými úrazy...

Jistič je proti přetížení, vypne, pokud je proud vyšší než třeba 10A, ovšem to je pro lidské tělo dost velká dávka. Chránič vypíná už při rozdílovém proudu 30mA, což sice bolí, ale nezabíjí...

Ohodnoceno: 1x

Datum: 18.08.12 09:03

avatar

Jistič je ochranou proti zkratu, či prudkému nárůstu proudu. Proudový chránič sleduje proud "tekoucí fází a porovnává ho s proudem odcházejícím nulákem. Pokud se jen malinko proudy liší (například se dotkneš prstem fáze a část proudu projde tvým tělem do země a právě tento proud bude chybět na nuláku) proudový chránič obvod odpojí.

doplněno 18.08.12 09:23:

Ještě pro porovnání.

Pokud budeš mít obvod chráněn jističem a dotkneš se fáze, jistič nevypne a tebe to může i zabít.

Proudový chránič to pozná a vypne přívod proudu.


Datum: 18.08.12 10:38

avatar

Já bych to ještě trochu zjednodušil. Jistič jistí vedení (případně spotřebič), chránič chrání Tebe.

Chrániče jsou dneska povinné prakticky na všechny nové zásuvkové okruhy v domácnosti, u starších rozvodů se jejich nepřítomnost toleruje.

Říká se, že Tě chránič ochrání i v extrémním případě, když Ti někdo hodí zapnutý fén do vany*ee*. Ale radši bych to nezkoušel:D.


Datum: 18.08.12 11:04

Od: hop®
Datum: 18.08.12 11:24

avatar

Ano, to je ono, nenech se zmást proudem 25A, to je maximální proud, který ten chránič snese...


Datum: 18.08.12 13:28

avatar

Pokud to budeš zapojovat, tak přez chránič jde pouze fáze a "pracovní" nulák. Ochraný vodič (zelenožlutý) musí jít mimo. Pro správnou funkci musí být rozvod třídrátový.


Datum: 18.08.12 16:10

avatar

Je to taková zdánlivě nevyýznamná věc, je škoda, že ani jako budoucí elektrikář o chrániči nic moc nevíš. Není se pak čemu divit, že v podvědomí běžných lidí není vůbec.

Pro tvoje věčné pokusy by byl ideální. Stojí sice nějakou tu stovku, ale jak píšu všude, kde se probírá chránič - zachraňuje to životy!
