Můstek na výstup zesilovače

Od: Datum: 13.07.12 11:51 odpovědí: 12 změna: 02.08.12 22:27
avatar

Dobrý den,

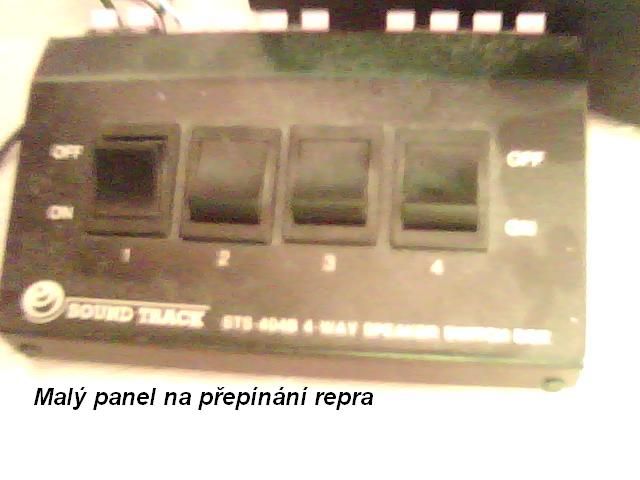

Mám Zesilovač 2X20W 2 Ohm. Mám malý panel na přepínání reproduktorů a mám 3 reproduktory. Na panelu se přepínají vždy po dvojicích (stereo) alůe já chci na na jeden ten výtup tohopanelu na rkterý mám připojen zesilovač , zkrátka chti ty výstupy sloučit do MONO a nechi ty dráty spojovat k sobě. Někde jsem na netu četl že by se to nemělo dělat. Jak je tedy sloučit?

doplněno 13.07.12 11:54:

Omlouvám se kvalitu. Děkuji za všechny odpovědi. :)



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 14.07.12 09:29

avatar

V tvém zesilovači jdou signály levého a pravého stereo signálu přes zesilovač do výstupu,říkáš 2Ohmy,ale to by bylo nestandartní,asi ses špatně díval,výstup bývá 4 Ohmy,nebo 8 ohmů.Ale v každém případě je zatižitelnost výstupů omezená,dá se připojit impedance stejná,nebo vyšší,než je označená na výstupním konektoru.Pokud bys chtěl mono signál,je nutné propojit svorky L + P na vstupech zesilovače.

JABRAKA


Datum: 23.07.12 15:28

avatar

Výstup je opravdu na min. 2 Ohmy. Na přepínacím panelu to chci přepínat mezi dvěma stereo a jedním mono, takže výstup mono být nemůže. Ten jeden reproduktor co chci jako mono mám 4 Ohmy ale i tak bych řekl že by tam měly být snad nějaké odpory ne? Dalším háčkem je že zesilovač nemá u výstupu mezi levým a pravým reproduktorem společný mínus mezi jejich mínusy je je nějký odpor, prostě nejsou spojené a nevím jestli je mohu spojit na to mono.

Od: mkat®
Datum: 14.07.12 12:06

avatar

On asi nepotrebuje mono vystup,On asi chce vetčši vykon.( Ved stači vstup zlučiť na mono a pustiť len jeden kanal,a ma mono ) Dalo by sa to urobiť ale musel by prerobiť cely koncovy stupen.Musel by si koncovy stupen zapojiť do mostika.Nepišeš aky zosilovač maš ,tranzistorovy, alebo z I O


Datum: 23.07.12 15:31

avatar

Zesilovač je integrovaný a výstupy měnit nechci chci přece aby to hrálo i stereo Mám tam 3 repráky, (vím že to utáhnou a zesilovač je taky utáhne) a přes ten přepínací panel je chci přepínat mezi dvěma (stereo) a tím jedním (mono) a nevím jak ty výstupy sloučit aby ten jeden hrál mono a ne jen jeden kanál.

Datum: 23.07.12 16:20

avatar

Takže jsem rozebral zesilovač abych se podíval. Zesilovač je velký asi jako dvě krabičky od sirek vedle sebe. Skutečně mínusy vedou do integrovaného zesilovaše vskustku každý zvlášť, mezi sebou jsou absolutně nezávislé. Uvnitř tohoto zesilovače je

TDA7374B . Potvrzuje to i Google podle obrázku vývodů. To tdáčko je v zesilovači normálně nestrčené v malé patici takže jsem bezproblémově vyndat a znovu zandat.

Tady je obrázek z Googlu: http://www.google.cz/imgres?q=TDA7374B&start=226&hl=cs&sa=X&tbm=isch&tbnid=RxkXT9Zog2gEVM:&imgrefurl=http://sonic.com.ro/index.php%3Fdispatch%3Dproducts.view%26product_id%3D31576&docid=TM1ivFl-3ZKrnM&imgurl=http://sonic.com.ro/images/detailed/2/TDA7374.jpg&w=400&h=400&ei=0FsNUMbmIomxhAfltq3uCQ&zoom=1&iact=hc&vpx=756&vpy=318&dur=2375&hovh=225&hovw=225&tx=104&ty=111&sig=106795263581553962966&page=12&tbnh=147&tbnw=203&ndsp=17&ved=1t:429,r:12,s:226,i:174&biw=1024&bih=684

Datum: 23.07.12 19:28


Proč nespojit mono hned na vstupu zesilovače? Tak je to přece normální! Při spojení mono na výstupu zesilovače budou rozdílové signály pracovat v podstatě do zkratu. Zesilovač to mořná přežije, ale je to pras...


Datum: 24.07.12 08:21

avatar

No v tom je právě ten problém já budu přepínat výstup mezi dvěma a jedním reproduktorem ale potřebuji aby ty dva byly stereo a ten jeden samozřejmě mono. Nechci aby všechny hrály mono jestli mi rozumíte.

Datum: 24.07.12 11:41


Takže mají hrát všechny tři najednou? V tom případě si neumím představit jak ze dvou stereo udělat jeden mono. Sloučit do sebe je nejde, to by hrál mono všechny. Neřešitelné. Poslouchat jeden kanál?


Datum: 25.07.12 16:59

avatar

Nené.. to jste mne asi nepochopil budou hrát dva stereo nebo jeden mono.

Od: bmbx®
Datum: 25.07.12 17:16


Nezbývá jiná možnost, než na jeden reprák použít jeden kanál zesilovače a aby tam hrálo všechno, tak spojit levý a pravý kanál na vstupu zesilovače. Nebo nic nespojovat a oželet ten zbývající nepřipojený kanál ;) Nebo vůbec nad jednou bednou mono neuvažovat a nekomplikovat si život :D


Datum: 25.07.12 20:32


Pokud "nebo" , tak na spojit mono na vstupu zesilovač, jak jsem navrhoval. Obyčejný spínač, který propojí oba kanály, nejlépe na potenciometru hlasitosti. Vypnuto-stereo, zapnuto-mono..


Datum: 02.08.12 22:27

avatar

Moc vám děkuji za vaše návrhy a odpovědi. Vyřešil jsem to jednoduchým spůsobem. Na ten mono jsem zi koupil mono zesilovač s TDA 2030. Hraje to báječně! Ještě jednou díky!
