Zdroj satelitu

Od: Datum: 08.07.12 11:07 odpovědí: 13 změna: 08.07.12 21:37

Mám problém se satelitem tedy s příjmačem..

Při zapnutí se v místě zdroje po půlhodině značně rozehřeje.

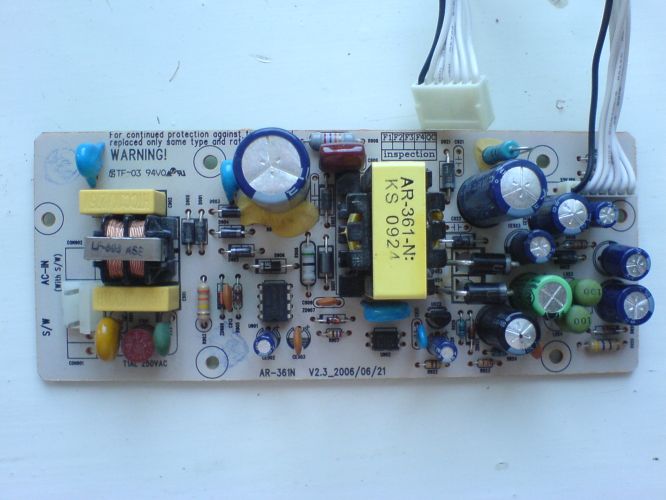

Vytáhl sem tedy zdroj,a zjistil,že 3 elyty jsou nafouknuté a pod jedním odporem je opálený pl.spoj.



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.07.12 11:08

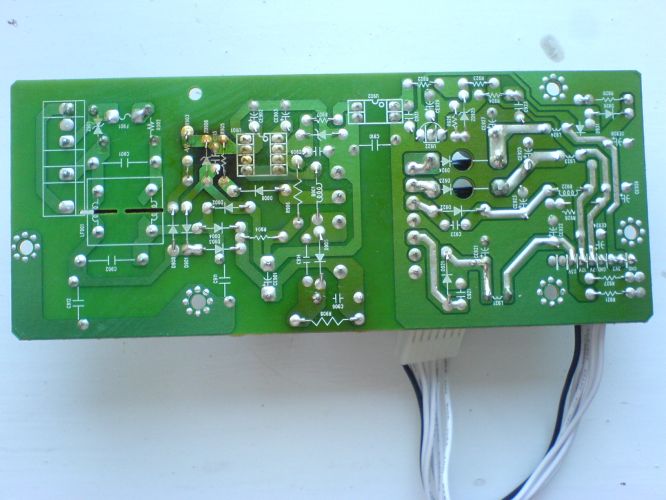

Zde je spodní část.

Od: des*
Datum: 08.07.12 11:13


Od levného přístroje nečekejte zázraky,zkuste vyměnit ty kondíky a uvidíte.

Ohodnoceno: 2x

Datum: 08.07.12 11:34


Přesně tak, ty kondíky vyměnit - ty nafouknuté určitě, ty ostatní bych vyměnil preventivně taky. Zase jich tam tolik není. Vybírat kvalitnější s low ESR. Kromě toho, že ty kondenzátory hřejí, tak nejspíš ten zdroj ani nedává správné napětí, což by mohlo mít vliv na životnost celého přístroje.

Ohodnoceno: 2x

Od: jirbar*
Datum: 08.07.12 14:14


Další perla. Od levného přístroje nic nečekejte. Před pár lety jsem koupil satelit KAON. Jeden z nejdražších. Prakticky všechny satelity potřebují tak do pěti let vyměnit všechny elelktrolytické kondenzátory. Je to otázky 20 Kč a s odsávačkou půl hodiny práce.

Jistě by byly lepší kondenzátory s větší provozní teplotou než 80 °C ale těžko se shání a jsou podstatně dražší.

doplněno 08.07.12 14:16:

Ten největší kondik není třeba měnit.

doplněno 08.07.12 14:40:

Ještě dodávám že je řeč pouze o kondenzátorech na desce spínaného zdroje.

Ohodnoceno: 1x

Od: bmbx®
Datum: 08.07.12 14:24


Přesně jak píše jirbar a ještě bych dodal, že kondíky s low ESR jsou zde úpně zbytečné, spíš dát opravdu důraz na vyšší pracovní teplotu.

Ohodnoceno: 2x

Od: lll
Datum: 08.07.12 21:29


Právě Low ESR kondy jsou důležité pro použití ve spínaných zdrojích. Jejich nízká impedance zaručí rychlé a bezeztrátové nabíjení a vybíjení kondu v obvodu spínaného zdroje. Nezapomínejte prosím, že pracujete v řádu desítek až stovek kHz, a tam už je každá desetina Ohmu znát.


Od: bmbx®
Datum: 08.07.12 21:37


No jo, jenže díky vysokým kmitočtům jsou používány i malé kapacity a ty logicky vyhoví taky...

Ohodnoceno: 1x

Datum: 08.07.12 14:25

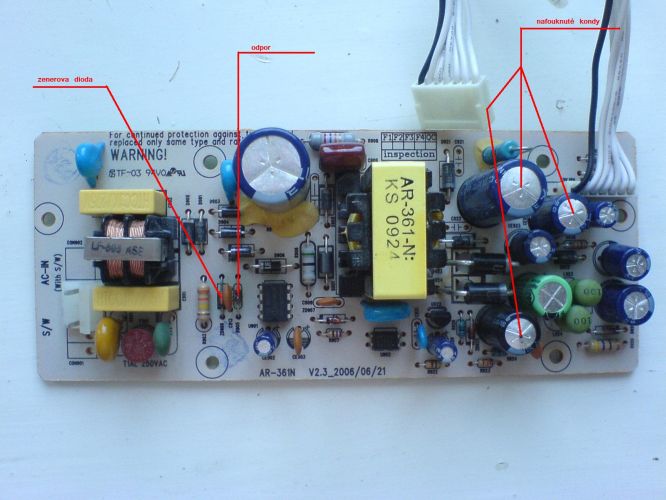

Označený odpor se nadměrně zahřívá,může to být proraženou vedlejší zenerovou diodou?

Označil sem i ty kondy.

Datum: 08.07.12 17:11

avatar

Že se odpor nadměrně zahřívá může být nakonec v tomhle zapojení normální, jestli tedy nenese na sobě nějaké stopy zčernání. Občas se stává, že výrobci některé součástky dimenzují "nadoraz", bylo by dobré jej nahradit výkonově silnějším (stejné hodnoty) a ten nechat na delších přívodech dál od plošného spoje (bude se líp chladit). Takhle jen zbytečně přihřívá tu zenerku, která má asi "sama se sebou co dělat". Nebo to může být důsledek toho přetížení vadnými kondenzátory, které je nutno vyměnit.

Zenerka sama vadná být nemusí, i když se hřeje. Ale když se zničí přetížením, tak většinou do zkratu (svaří se).

doplněno 08.07.12 17:14:

Ještě lehce pro jistotu připomenu, že ta levá část zdroje je za provozu spojena se sítí 230V.

Ohodnoceno: 1x

Datum: 08.07.12 14:32


Je to příjmač OPTIBOX CRYPTON ICE 2.0 .

Od: mkat®
Datum: 08.07.12 16:45

avatar

Ešte by som premeral tie usmernovacie diody,na začiatku.No a tiež preletoval všetky spoje.


Datum: 08.07.12 17:44

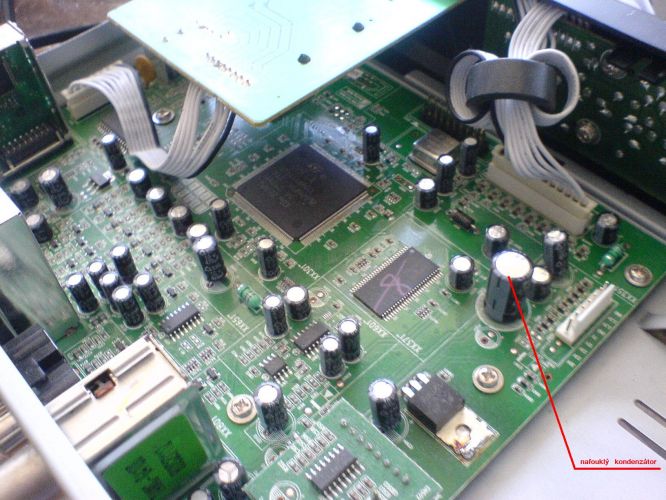

Ještě sem našel jeden kondík,kterej je nafouklý,je na druhé, zákl.desce.

Datum: 08.07.12 17:45


Ještě sem našel jeden kondík,kterej je nafouklý,je na druhé, zákl.desce.

Je červeně označen.
