Regulace hlasitosti - zesilovac

Od: Datum: 15.06.12 14:47 odpovědí: 24 změna: 20.06.12 11:11
avatar
zdravim. Postavil jsem si zesilovac ktery jsem si koupil ale nema regulaci hlasitosti. Tak jsem premyslel ze si k tomu koupim dva potenciometry. Jak je mam zapojit? Jako delic napeti nebo jako promenny odpor? (ve skole nas to ucili jako delic proudu)Diky.
PS.: Omlouvam se ze pisu bez diakritiky, ale pisu z mobilu.

avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.06.12 15:12

avatar

Jako dělič napětí na vstup.

Na při pohledu zepředu na potenciometr, připojíš na první kontakt GND, na na třetí VSTUP a na jezdec (prostřední) výstup, který povede do zesilovače ;)

Ohodnoceno: 2x

Datum: 15.06.12 15:26

avatar

diky. jak se zapojuje delic to vim ;) ale puvodne sem to chtel pripojit na vystup, ale to by asi potik neprezil co?

Datum: 15.06.12 15:26

avatar

Na výstup určitě ne ;)


Datum: 15.06.12 17:56


...nevím co by ti zesilovač bez ochrany udělal při nulovém odoru potenciometru...*smich*


Od: bmbx®
Datum: 15.06.12 18:05


rybajda:

a proč nulovém? :D Krajní vývody na zesilovač a běžec na reprák - 4 nebo 8 ohmů potenciometr a normálně by to fungovalo, ale nedělá se to tak, potenciometr by musel být zbytečně s vyšší watáží ;)

Ohodnoceno: 1x

Datum: 16.06.12 20:24

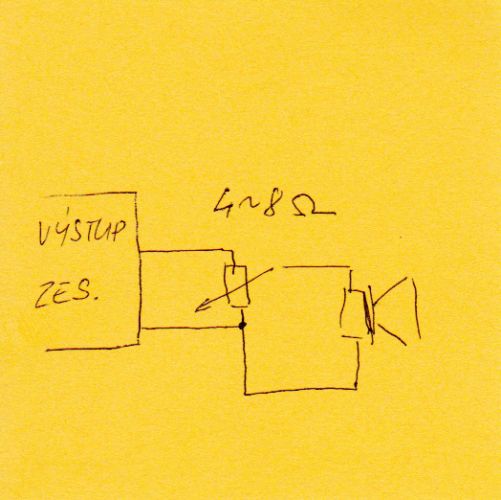

asi jsem to nepochopil,šlo by zhruba nakreslit schéma?


Od: bmbx®
Datum: 17.06.12 01:53


Co je na tom k nepochopení? Běžně jsou takovým potenciometrem vybavena sluchátka a taky to nezkratuje výstup zesilovače. Další důvod proč se to nedělá na výstupu výkonových zesilovačů je ten, že zesilovač pracuje pořád naplno a spotřebovává maximum energie i když bude potenciometrem ztišený zvuk. Ale to nic nemění na tom, že by to bylo funkční a rozhodně to neodpálí konec zkratem :D

Ohodnoceno: 1x

Od: bmbx®
Datum: 15.06.12 16:09


Nezapomeň, že potenciometr musí mít logaritmický průběh, aby regulace hlasitosti byla plynulá

Ohodnoceno: 1x

Od: semi*
Datum: 15.06.12 21:16


a co takhle koupit ještě něaký tranzistory?


Datum: 15.06.12 22:11

avatar

k čemu tranzistory, pro obyčejnou regulaci hlasitosti s potenciometry před zesilovačem?


Od: semi*
Datum: 15.06.12 22:16


aby se nespálili


Datum: 15.06.12 23:15

avatar

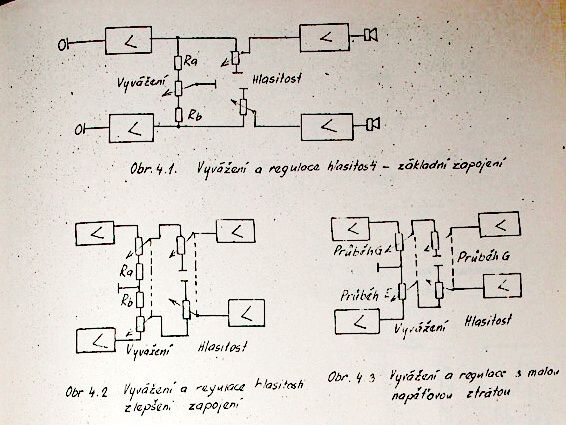

Před výkonový zesilovač se obvykle zařazuje emitorrový sledovač,zesilovač se zesílením "1" ,který kompenzuje ztráty v odporových děličích.úPotenciometrech.U stereozesilovače se používají dvojité potenciometry s dobrým souběhem.Do zesilovacího stupně,většinou jednotranzistorového,se zařazuje i vyvážení kanálů.Na obrázku je blokové zapojení takového stupně.

JABRAKA

Ohodnoceno: 1x

Od: bmbx®
Datum: 15.06.12 23:35


Nebo se vyvážení může řešit tak, že jsou potenciometry mechanicky rozdělené se souosými hřídeli s malým třením mezi ovládacími knoflíky. Knoflíky se točí současně - ovládání hlasitosti, knofliky otočíme mezi sebou - nastavení vyvážení. Nebo dva tahové potenciometry na hlasitost a vyvážení se provede opět jejich různým nastavením.


Od: hop®
Datum: 16.06.12 09:47

avatar

Zdravím, jen doplním a upřesním Fatálkův dotaz.

Problém se týká jednoduchého zesilovače 2x10W, používaný na sluchátka k PC, vstup signálu jde přímo do IO. Jde především o to, jakou zvolit hodnotu potenciometru (zapojeného jako dělič), aby nebyl příliš zatížen výstup z PC.

Konkrátně jde o http://www.ges.cz/cz/stavebni…9-GES07800011.html?listType=1

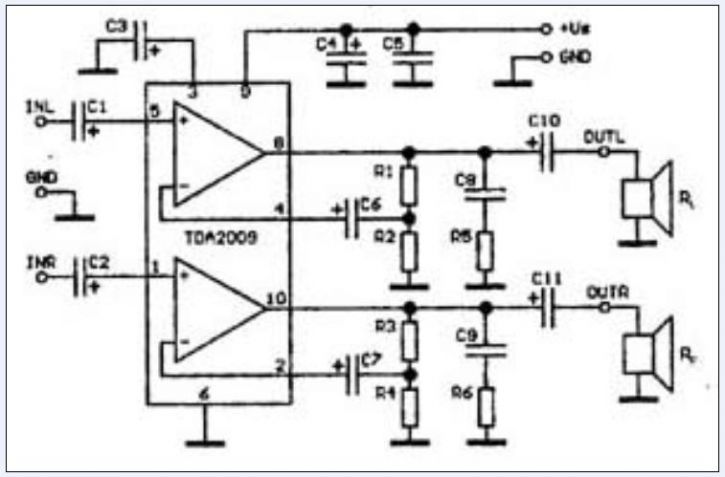

Schéma přikládám, díky! *slunce*


Od: bmbx®
Datum: 16.06.12 14:29


Asi by neměl mít menší odpor než běžná sluchátka...

Ohodnoceno: 1x

Datum: 19.06.12 22:35

avatar

*zed* Díky za doplnění. Jenže to se sluchátky jsi nepochopil Hope. Já je k tomu připojil a málem odpálil. Budu k tomu mít připojené starší reproduktory od gramofonu. Teď ještě k tomu potenciometru. Ptal jsem se našeho učitele na průmyslovce a ten mi řekl, že si tam nemůžu jen tak prdnout potík, že bych ho oddělal. Co vy na to?

Datum: 20.06.12 00:01

avatar

Nic neodděláš, tohle je takové schéma/blokové schéma zapojení toho obvodu. V praxi naprosto běžně používané.


Od: hop®
Datum: 20.06.12 00:47

avatar

Fatálku, zapojení potenciometru je už asi jasné. Miki dal určitou hodnotu, snad bude fungovat, určitě tato hodnota neumrtví zvukovku. Nechci znevažovat Tvoje autority na průmce, ale můžeš tam klidně prdnout potítk, akorát to musí být ten správný, Aby to fungovalo... Zkoušel jsi změřit stejnosměrný odpor skuchátek? Těch 4 nebo 8 Ohnmů (napsaných) je impedance při jmenovité frekvenci - stejnosměrný odpor je trošku jiný...

... a teďka začni přemýšlet... :-P


Od: bmbx®
Datum: 20.06.12 07:27


Fatalvir:

zvukovku 20 k ohmovým poťákem rozhodně neodděláš když je dělaná na 16 - 30 ohmová sluchátka, ale pokud se jedná o notebook tak nemusí dojít k odpojení interních reproduktorů, protože nemusí detekovat, že je vůbec něco připojeno, ta hodnota může být moc velká.


Od: hop®
Datum: 20.06.12 07:31

avatar

Fatálek má klasické PC.

Jinak já osobně mám NB, kde se interní repro vypínají kontaktem v jackovi, detekce pomocí připojené impedance není u NB pravidlem... ;)





Od: bmbx®
Datum: 20.06.12 07:57


No nevím jestli je nebo není pravidlem u NB , já si myslím, že dnes už to pravidlem je. I mikrofonní vstup se může přepínat dle impedance na MIC nebo LINE-IN a podle toho má citlivost.

doplněno 20.06.12 07:58:

U svého NB sis to nějak ověřil?


Datum: 20.06.12 08:39

avatar

Zatěžovat přímo výstup ze zvukovky poťákem?Zdá se mi to pošetilé.Přece jen bych tam předřadil jednotranzistorový sledovač.

JABRAKA

Ohodnoceno: 1x

Datum: 20.06.12 09:44

avatar

20kohm rezistor bych nenazýval pro zvukovku nějakou zátěží.


Od: bmbx®
Datum: 20.06.12 11:11


proboha proč?.?.? Zvukovka o žádném zatížení ani nebude vědět :D
