Jak zapojit regulátor xt110d?

Od: Datum: 11.06.12 16:53 odpovědí: 1 změna: 11.06.12 18:10

Potřebuji poradit mám regulátor xt110d dixell s jedním výstupem, potřebuji vědět jak ho zapojit tak aby až sepne mi pustil napětí na cívku stykače.Nevím jak to propojit,ale myslím, že mám na napájení regulátoru přivest napětí na Usvorku a N,černý a modrý vodič,z U svorky propojit z kontaktem rozepnutým na regulátoru a z výstupního kontaktu na regulátoru, na stykač svorku A1?A modrý vodič propojit z N svorky na stykač svorku A2?Je to správně?, prosím o radu, děkuji.


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.06.12 18:10

avatar

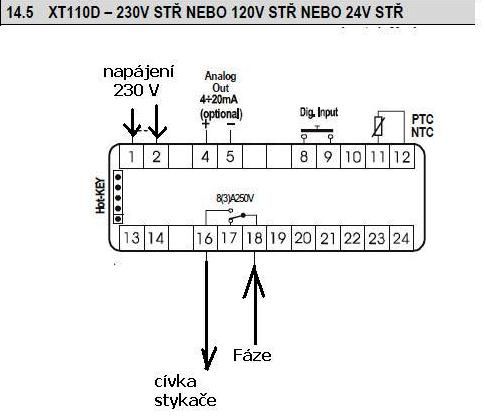

Našel jsem zapojení na http://www.logitron.cz/data/u…navody/dixell/XT/XT110CDU.pdf tam je označení vývodů číselné...

ale v podstatě máte zapojení správně.

Ohodnoceno: 2x
