Při přerušení obvodu se rozsvítí žárovka?
Od: utme* Datum: 06.06.12 21:04 odpovědí: 6 změna: 07.06.12 16:13Dobrý den, mám dotaz: Jak udělat elektrický obvod, při kterém, když přecvaknu jeden drátek(přeruším obvod) tak se mi rozsvítí žárovka. Prostě jaké potřebuju součástky a jak je mám zapojit. Děkuji.
čekejte prosím, probíhá přenos dat...
prostě jen relé... přeruší se proud a relé pustí druhý obvod
http://cs.wikipedia.org/wiki/Elektromagnetick%C3%A9_rel%C3%A9
A nebo jestli to chcete mít na 220V, tak se jednoduše pararelně k vypínači dává doutnavka. Vypínač je vypnutý-doutnavka svítí...vypínač je zapnutý-doutnavka nesvítí.
Potřebuješ zdroj, spotřebič, vodiče, žárovku.
Na obrázku to pochopíš:
Proud teče v obvodu zdroj černý drát spotřebič červený drát zdroj. Žárovka nesvítí, je zkratovaná červeným drátem.
Když červený drát přerušíš, poteče proud místo přes červený drát přes žárovku a ta bude svítit!
Jednoduché, spolehlivé!
Pokud tomu nerozumíš, dej více podrobností, k čemu to chceš!
doplněno 06.06.12 21:54: To schéma
doplněno 06.06.12 21:57: .

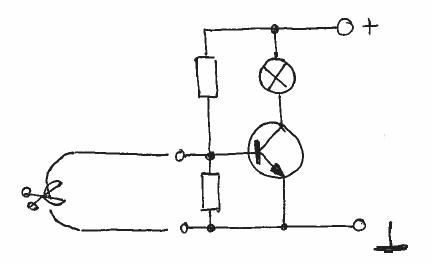

zapojení není zrovna moc náročné na kvalitu součástek. Jen si dejte pozor, aby tranzistor snesl proud, který teče přes žárovku.
doplněno 07.06.12 16:30:záleží na typu tranzistoru. Zjistěte si v katalogu, jaký potřebujete budící proud do báze tranzistoru a podle toho a z napětí 6V vypočítáte horní odpor. Ten dolní by měl být násobně větší a hlavně, když máte tranzistor v zapojení jako spinač, pak tam ten dolní odpor ani nemusí být. Já tady tak leda můžu lehce odhadovat, že nahoře by stačil kiloohm, dole nejméně deset kilo.
Jestli nemáte katalog nebo se vám nechce někde něco hledat, tak nějaké odpory docela normálně vyzkoušejte. Při napětí 6V nemůžete nic pokazit.
Na obrázku jsou 2 rezistory. Jaké rezistory mám vybrat při použití 6V žárovky?
Ten v místě přestřižení se může vypustit a ten horní navrhnout tak aby tranzistor bezpečně otevřel a to záleží na jeho zesílení.
doplněno 07.06.12 16:15:Je potřeba vybrat tranzistor tak aby vydržel proud té žárovky, jestli bude žároka na 6V nebo na 12V je celkem jedno...
