Vypálené dobíjení

Od: Datum: 04.06.12 09:59 odpovědí: 6 změna: 04.06.12 17:20

Mám problém s vysavačem na dobíjecí baterie.
Sestra mi ho předala s tím,že se jí z něj začalo při nabíjení kouřit.
Rozdělal sem jej,a na základovce sem našel černé spáleniště.
Chci se pokusit to opravit,ale bohužel neznám již hodnoty těch zuhelnatělých součástek,hlavně odporů.
Dále je tam nějaký NPN spínací tranzistor C2328A.
Nemáte náhodou někdo schéma?
Za rady předem děkuji.

avatar
Upozornění
Tato otázka je 5 let bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 04.06.12 10:00

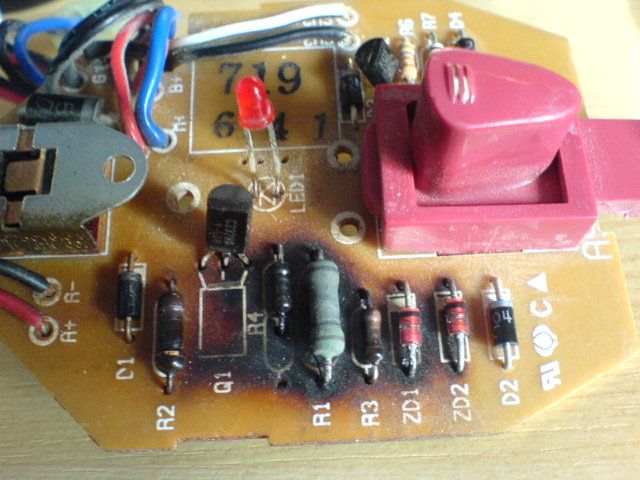

Vypálený plošný spoj.

Datum: 04.06.12 15:02


Obě zenerky jsou v háji.

Jsou to 1N4735 a 1N4738.

Lze je nahradit 1N4148?

Díky.

Od: vilfein*
Datum: 04.06.12 17:20


Diody 1N4148 jsou obyčejné křemíkové diody, nikoliv stabilizační (Zenerovy diody).Vaše Zenerky bych nahradil takto: 1N4735 - ZPY6V2 a 1N4738 - ZPY8V2. Dají se snadno sehnat v ČR. Co se náhrady tranzistoru týče, souhlasím s náhradou za 2SC3225


Od: bmbx®
Datum: 04.06.12 12:00


U tak jednoduché desky není problém si schema nakreslit a hodnotu odporů odvodit, jinak postrádám označení vysavače...


Od: vilfein*
Datum: 04.06.12 12:01


Jediné co mohu poradit jsou ty 2 zenerky ZD1 a ZD2... jejich označení by mělo být z druhé strany vyznačené (např. ZPY 12, 24 apod) ale s těmi odpory to bohužel nevím. Dále jsem Vám našel datasheet k tomu tranzistoru aby jste mohl najít alespoň ekvivalent.

http://www.alldatasheet.com/d…22/UTC/2SC2328AL-X-T92-B.html


Datum: 04.06.12 13:59


Díky moc.

Tu náhradu tranzistoru bych viděl asi na 2SC3225.

Vysavač je Zepter LMG-310.

Uvnitř je napájen 9x1,2V 1700mAh v acupaku.

Původní trafo pro nabíjení dávalo 14V na prázdno,a její dobrý soused jí po spálení trafa spíchnul jiné,s 20V na prázdno.

Potom,co to prý dala sestra do nabíječky,a až jí malý syn volal že se kouří z vysavače,tak to rychle vypnula.
