Co je to prokov u DPS?

Od: Datum: 29.05.12 20:45 odpovědí: 10 změna: 04.06.12 00:32

Dobrý den,

nevíte někdo co je to prokov u plošných spojů a desek?

Díky


avatar
Upozornění
Tato otázka je 5 let bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: drejdl*
Datum: 29.05.12 20:48


prokovena dira

Ohodnoceno: 1x

Od: lui*
Datum: 30.05.12 21:26


Jen doplním, jakéhokoliv tvaru a velikosti.


Od: ffgg
Datum: 29.05.12 20:57


Datum: 29.05.12 22:33

avatar

Používá se hlavně u dvoustranných desek,nebo i vícevrstvých plošných spojů,aby se spojily protilehlé plochy a spoje.Dělá se to chemicko galvanickou cestou.

JABRAKA


Datum: 29.05.12 23:18


U viacvrstvovej dosky je potreba vodivé spoje napr šírky 0,25 mm previest zo strany súčiastok na stranu spojov a naopak .Robí sa to tzv.prekovenou dierou .Spoj sa na strane ukončí krúžkom priemeru cca 1,1mm v ktorom je diera cca 0,6mm a valcova plocha diery v izolante je" pokovená" a pokračuje na druhej strane opat krúžkom a spojom .Prekovena diera sa robí ako temer prva operaciacia na dvojstrannom kuprextite-po navrtaní všetkých dier sa kuprextit odmastí a chemicky sa prekovia všetky otvory. Existujú špecialne medene roztoky ,ktoré sa zachytia aj na izolante v hrúbke pár mikronov a dokonale spoja obe medené plochy kuprextitivej dosky .Pri chemickom pokovení sa doskou kýva ,aby bol zaručený prietok otvormi.Po chemickom pokovení sa ešte vrstva zosilní galvanickým nakovením klasicky čistou medou 99,9% Cu .Týmto je prekov hotový a pristúpi sa k fotoprocesom a leptaniu a maskovaniu a halovaniu a kontolovaniu a ... Bežne sa prekovujú diery od O,5mm s možnostou zatažit do 2A ,po 6mm

Ohodnoceno: 1x

Od: gumidek2
Datum: 31.05.12 22:02


Neměli by jste někdo nějakoiu fotku nebo video kde bych to viděl? Není mi to moc jasný

Díky moc

Od: lui*
Datum: 31.05.12 23:33


Představ si díru do desky plošných spojů. Na obou stranách máš spoje které potřebuješ spojit. Máš dvě možnosti. Buď do té díry dáš drát a na obou stranách ho zapájíš, nebo vnitřek té díry pokovíš něčím vodivým, a ten pokovený vnitřek ti spojí obě strany desky. Je to trochu jasnější?


Datum: 31.05.12 23:54


Viete si predstavit ako vypada dutý - trubkový nit? Videli ste plošný 2 str spoj kde spoj je ukončený kruhom fí 1,2mm s dierkou 0,6mm .Ten prekovený otvor je velmi podobný tomu nitu s tým,še spoje sú privedené k hornej a dolnej hlavičke trubkového nitu .Obrázok -rez by som mohol poslat z práce ,lebo robia sa merania hrubky pokovu chemicka,galvanicka med a hrúbka cinu a výbrus a foti sa mikroskopom , len takýko obr je zvačšený a velmi by vám nepomohol k predstave.


Od: gumidek2
Datum: 03.06.12 21:57

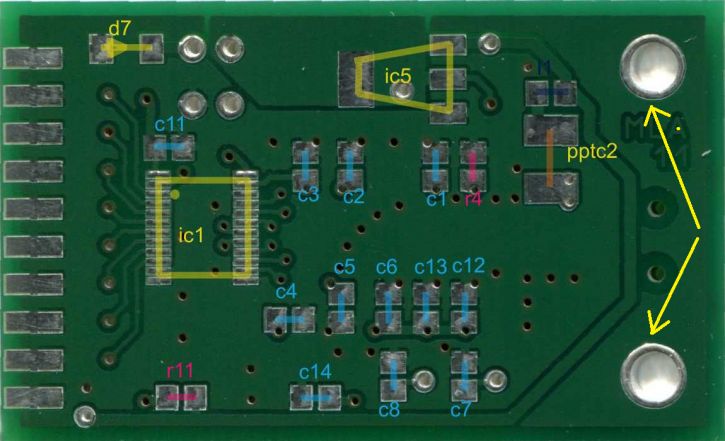

Je prosím prokov to co je vyznačené šipkami na obrázku?

Prokov tedy spojuje spoje DPS ze strany součástek ze spoji ze strany spojů?

Datum: 04.06.12 00:32


Všetky diery na tejto dps sú prekovené aj tie ktore spojujú vyliatu Cu plochu jednej a druhej str ako npr GND. Vami označené otv sú prekovené ,le význam nemajú ,lebo sú to iba mech.otvor.a pokov je nevyuzitý Typický krúzok s funkčnou prekovenou dierou je pri C7,C8 IC5 vpravo

Ohodnoceno: 1x
