Jak funguje senzor rozsvícení světla?

Od: Datum: 20.05.12 11:58 odpovědí: 2 změna: 20.05.12 13:11

Dobrý den,

mám u baráku senzor,který večer reaguje na pohyb. V případě stínu rozsvítí světlo.

Jak je prosím tento senzor zapojen? Vedou do něj 3 dráty. Měřil jsem na nich napětí a zjisil jsem že 1 je fáze a dva nuláky. Může mi někdo vysvtělit proč je tomu tak?

Na senzoru jsou nějaké rva otočné kolečka, neví někdo k čemu slouží? Co se s nimi nastavuje?

Předem moc díky


avatar
Upozornění
Tato otázka je 5 let bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.05.12 12:15

avatar

podle vyjádření mám u baráku senzor,který večer reaguje na pohyb. V případě stínu rozsvítí světlo.

Jak je prosím tento senzor zapojen? tipuji, že je zapojený dobře, funguje a nedoporučuji do zapojení zasahovat...

ta dvě otočná kolečka jsou: jedno na nastavení citlivosti, teda na intenzitu okolního světla, podle které senzor spíná. Dá se nastavit tak, že spíná až večer, když je tma, nebo polotma či stín, nebo může svítit i za bílého dne. A to druhé je na nastavení času, jak dlouho po sepnutí pohybem to světlo bude svítit.

už tu bylo více podobných dotazů, např.: https://www.poradte.cz/elektr…-zapojeni-cidla-na-pohyb.html

doplněno 20.05.12 13:27: Ten třetí drát na světlo VĚTŠINOU bývá červený. Píši většinou, někdy to není pravda. Označení mívá LS, také většinou.

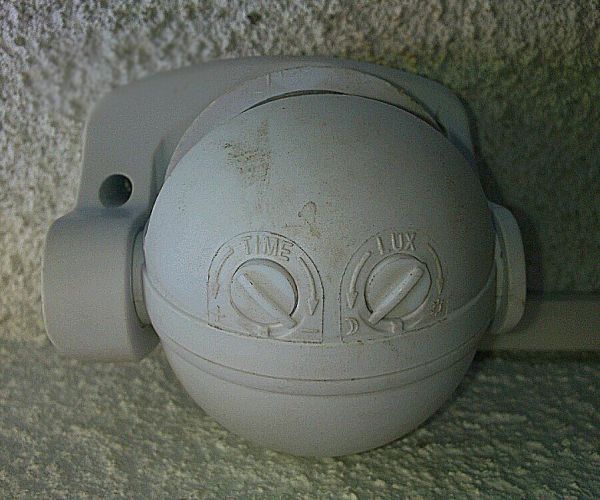

Na obrázku je jeden z mnoha senzorů, TIME nastavení času, LUX nastavení intenzity vnějšího osvětlení.
doplněno 20.05.12 13:28: .
doplněno 20.05.12 13:30: Dám si záležet na tom vložení obrázku
Ohodnoceno: 5x

Datum: 20.05.12 13:11

avatar

3 dráty ano, dva řeší samotné napájení čidla (fáze a nulák) a třetí je výstup z čidla (stejně jako z vypínače), který spíná fázi. Takže na třetím vodiči při sepnutém čidlu kdy světlo svítí musíte naměřit taky fázi :)

Ohodnoceno: 3x
