Jak má správně vypadat schema zapojení bytu?

Od: Datum: 13.05.12 14:33 odpovědí: 8 změna: 18.06.12 19:08
avatar

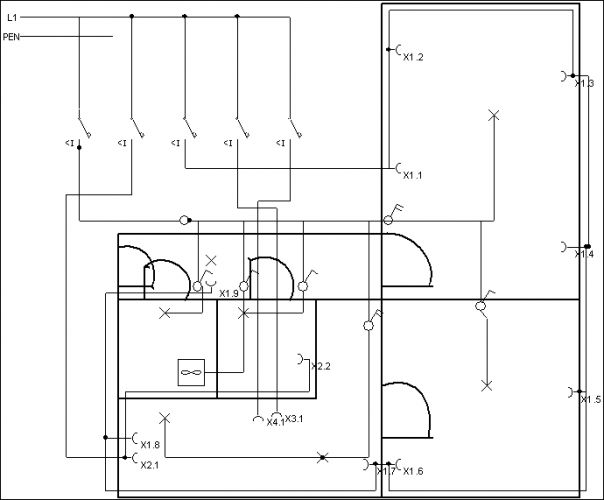

Dobrý den, trochu jsem se nudil a tak jsem vypracoval el. zapojení mého bytu. Jelikož jsme ohledně tohoto tématu ve škole moc neprobrali ptám se vás. Je to správně? (ve škole jsme si pouze nakreslili jak mají vypadat značky vypínačů...)

Schema je dělané v programu Proficad.

Program i schema ke stažení ZDE

Díky za kritiku mého prvotního díla.



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 111*
Datum: 13.05.12 16:56


není ohraničen rozvaděč, není jasno kolika vodiči se co tahá, do bytu jde jen dvouvodič?ty zásuvky jsou bez ochranného kolíku?

nejsou popsány místnosti, takže nevíme jestli je někde pračka, kde je fíčko?


Datum: 13.05.12 20:05


Rozvaděč se kreslí vždy samostatně. Chybí půdorys. Zapojení je obecně v pořádku, ale nepřehledné. Vedení běží např po zdi a z krabice vývod dolů k vypínači a nahoru ke světlu z krabice. Nové projekty jsou např bez vedení, kreslí se jen přístroje..

Ohodnoceno: 1x

Od: zkrat*
Datum: 14.05.12 12:02


Na první pokus to ujde. Ale teď budu kritizovat:

Vývody z 1. a 2. jističe se vám kříží - naprosto zbytečně. Totéž u jističů 4. a 5. (počítáno zleva). Není to vysloveně špatně, ale znepřehledňuje to výkres. A když už je tam dáte (obvykle se rozvodnice kreslí samostatně), chtělo by to u jističů i jejich jmenovitý proud.
Není podle toho jasné zapojení světelného okruhu - kdyby na vás montéři chtěli být zlí, musel byste mít rozsvíceno v jedné místnosti jen proto, abyste si mohl rozsvítit v jiné. Měly by tam být krabice. Sice by to šlo propojovat přimo přes svorky v krabicích pod vypínačem, ale to by znamenalo tahat všude všechno: nevypínanou fázi, vypínanou fázi a N+PE (nebo PEN). A pořád není jasné, kolik a jakých drátů kudy vede.
Není jasné, který vypínač je pro světlo a který pro ventilátor - z programu to sice poznám, ale na papíře ani omylem. Značka spotřebiče se nemá překrývat s nesouvisejícím vedením.
Pro přehlednost výkresu se hodí i nějaké značení místností; buď přímo popis nebo číslování a někam stranou legenda - to aby kritici vědeli, za co vás mají zdrbnout.
U zásuvkových okruhů je žádoucí rozlišit dvojzásuvky od jednoduchých.
Kdyby to měla být nová instalace, byl by třeba minimálně samostatný vývod a proudový chránič na pračku a trojvodičové zapojení L, N, PE.


Datum: 14.05.12 19:25

avatar

Díky za kritiku. Zatím mám se snažím získat originální nákresy rozvodů elektřiny. Až je budu mít tak se hodně naučím.

Od: dool
Datum: 16.06.12 14:34


Koupelna, WC a kuchyň by měli být přes proudový chránič


Datum: 18.06.12 12:28

avatar

všechny zásuvky přes proud. chránič! (ČSN 332000-4-41 ed. 2)


Datum: 18.06.12 12:40

avatar

Vypínač v místnosti vpravo dole bych očekával u dveří, takhle to není moc praktické.


Datum: 18.06.12 19:08

avatar

Toho jsem si vědom, ale jediná možnost je vytvořit do lišt zapojení dvou šestek. (schodištově zapojení)
