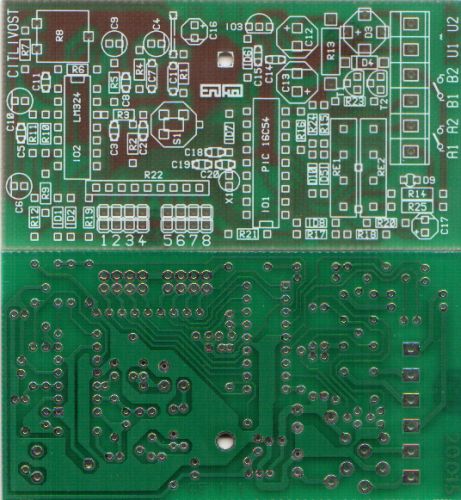

Zdravím. Nevěděl by někdo k čemu by mohlo být tohle DPS? Mám jich doma asi 20 a tak by mě to docela zajímalo. Zkoušel jsem to asi hodinu googlit ale nic kloudnýho z toho nevypadlo. Díky
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
čekejte prosím, probíhá přenos dat...
no, těžko říct, jeden IO je 8bitový CMOS (programovatelný) a druhý obsahuje operační zesilovače. Vidím rezistor na nastavení citlivosti, ale ta může být téměř čehokoliv
Já jsem přemýšlel, protože ta firma co jsem ji z toho vygůglil tak vyrábí takovou tu elektroinstalaci, termostaty a tak tak jestli to není na termostat?
A je něco jak bych to mohl využít?
no, to těžko předpokládám že výrobce na to má nějaký svůj naprogramovaný integrovaný obvod, bez kterého je ti to k ničemu.
Každopádně jeto napájený ze sítě, pro výrobce ENIKA (je to tam napsaný) a dá se na tom navolit nějaký kód viz dírky pro mikropřepínač 1-8. podle mně to bude na pohybový čidlo - regulace citlivosti, a nastavení kódu aby to bylo možný ovládat.
doplněno 08.05.12 08:57:a máš tam dva relátky ovládaný nezávislý výstupy.
doplněno 08.05.12 09:04:uprostřed desky vlevo od svislé osy je místo pro snímač S1 a výstupní relátka vpravo trochu níž RE1, RE2
Já to četl jako Enlko
mohla by to být jednoduchá zabezpečovací ústředna. Je tam mikroprocesor PIC.
to ano, ale to je programovatelný IO, takže bez naprogramování vám bude úplně k ničemu.
Na 99% je to PIR čidlo. Drátové.
doplněno 19.05.12 16:52:Nikoliv drátové, je to napájené síťovým napětím, takže asi PIR k lampičkám.
doplněno 19.05.12 17:03:Ty součástky kolem LM324 nastavují charakteristiku a zesílení jednotlivých hradel LM324. Zřejmě zpracování signálu z čidla S1. Samotný signál je zpracován a reakce na aktivaci je vytvořena v mikroprocesoru PIC16C54. Celé je to obvodově a součástkami tak 15 až 20 let zpátky.
