Zapojení Tv zásuvky

Od: Datum: 27.01.13 09:13 odpovědí: 19 změna: 27.01.13 14:30

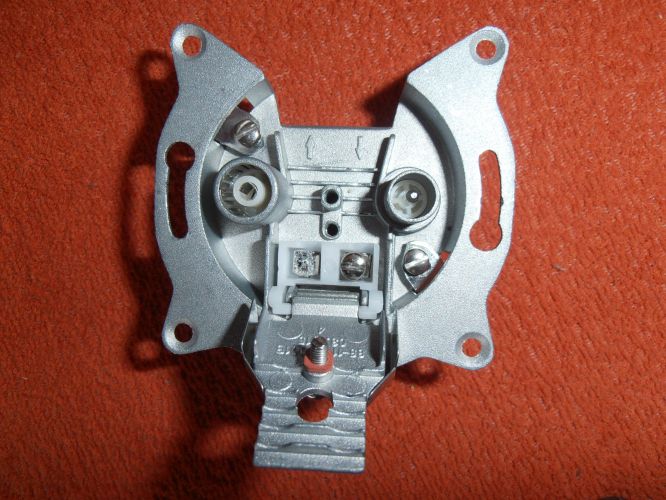

Dobrý den, může mi někdo vysvětlit, jak správně zapojit TV zásuvku? Podle mne by kabel od antény měl být připojen na tu stranu, kde je šipka na zásuvce směrem dovnitř. Tak jsem to už zkoušel, ale nefunguje mi to. Hledal jsem to na netu - nic jsem nenašel. Předem mnohokrát děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: olaf71*
Datum: 27.01.13 09:55

tak to máte blbě zapojené.šipkou do vnitř je to správně. stačí jeden ten slabý drátek,aby se dotýkal jinde a nehraje to

doplněno 27.01.13 09:57:

tady video:


Ohodnoceno: 0x

Od: josef123123
Datum: 27.01.13 11:46

a ještě, když u té zásuvky proměřím kontakty - kam bych měl připojit ten koax. kabel s vývodem... není to průchozí... Je to normální?

Datum: 27.01.13 12:07
avatar

"ten koax. kabel s vývodem..." - co tím máš na mysli? Máš koncovou zásuvku, zapojíš podle návodu a máš signál ve dvou zdířkách. Jedna je pro TV, druhá pro rádio. Do zdířky pro rádio můžeš zapojit koax s konektorem a pokračovat k další zásuvce,
doplněno 27.01.13 12:53:

Podívej se pořádně na to video. Chybí ti tam plíšek pro uchycení koaxu a tím nemáš pořádný kontakt stínění s kostrou.

Ohodnoceno: 0x

Od: josef123123
Datum: 27.01.13 12:28

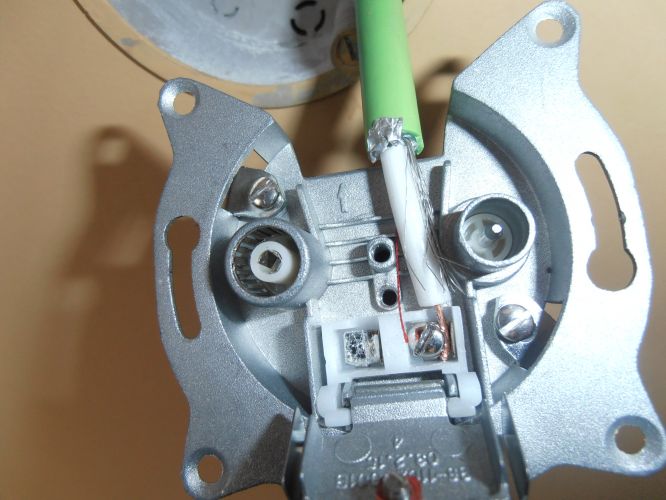

Takhle to mám zapojený... a nejde mi to. Nebo to je špatně?

Od: josef123123
Datum: 27.01.13 12:30

nevložil jsem na foto...

Od: pepr®
Datum: 27.01.13 12:57
avatar

*smich* Sorry ale neudržel jsem se.

Ono to bez zapojení stínění těžko pojede. Střed máte zapojený správně, ale ty tenké drátky stínění musí být zapojeny na ten šroubek vpravo dole. A nesmí se ani jediný drátek stínění dotýkat středních měděných drátů.

doplněno 27.01.13 13:01:

Tak jsem mrknul na to video a je to jak píše ladin v doplnění. Ale při napojení na šroubek to bude fungovat též.

doplněno 27.01.13 13:33:

No jo! Když on ten obrázek není celý. Záklopka to je ono!

Takže podle Františka a nechte tam i ten alobal. Zkrátka podle toho posledního obrázku oříznout jen tu vnější zelenou izolaci a nechat ty "černé" drátky i s alobalem pod nimi.

doplněno 27.01.13 13:39:

FrantišekPetrů: Proč by to nešlo dostat pod ten boční šroubek. (maslíme oba ten třetí úplně vpravo?) Stačí jen patřičně odizolovat.

Ohodnoceno: 0x

Od: josef123123
Datum: 27.01.13 13:12

Takže ten drát co je ve středu kabelu je správně... a kam teda připoit ty slabé drátky? Taky pod ten šroubek vpravo? Díky

Datum: 27.01.13 13:14

1) nedokážu si představit, jak dostat stínící opletení až pod ten boční šroubek
2) místo toho plíšku je zde nejspíše ta "záklopka" se šroubkem (viz foto v černém oválu)
Doporučuji ale konec kabelu trochu zkrátit tak, aby venkovní izolace (ta zelená) dosahovala až na to žebrování a ty drátky stínění přehnout zvenku na tu izolaci - tak jak je na tom videu, jen je nechat krapet delší
Potom zaklapnout a zašroubovat.

Ohodnoceno: 0x

Datum: 27.01.13 13:19

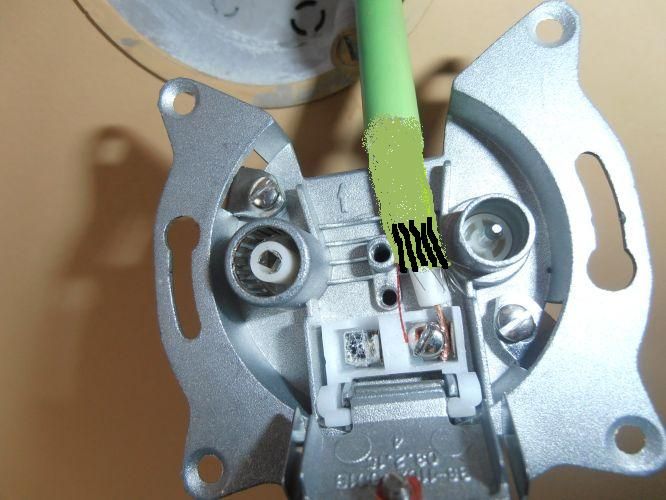

Pokusil jsem se to domalovat - to černé jsou jako ty drátky stínění *smich*
Potom zaklapnout (viz můj první obrázek) a zašroubovat.

Ohodnoceno: 0x

Od: olaf71*
Datum: 27.01.13 13:33

dá se říct,že je to tak správně. ty drátky omotat okolo stínění tak, aby se nedotýkaly středového drátu, zaklopit a přišroubovat. pak to musí makat

doplněno 27.01.13 13:35:

je v tom koaxu vůbec signál? jestli máš koncovku, tak to píchni do tuneru a zkus, jestli je vůbec funkční

Ohodnoceno: 0x

Od: pepr®
Datum: 27.01.13 13:40
avatar

A pokud nemá koncovku jde to i bez ní ;)

Ohodnoceno: 0x

Od: josef123123
Datum: 27.01.13 13:35

Tak jsem to tak zapojitl, ale tv stále nejde :(

Datum: 27.01.13 13:38

Tak tak, kontrola signálu na kabelu samotném...viz olaf71

Ohodnoceno: 0x

Od: josef123123
Datum: 27.01.13 13:45

Když píchnu kabel rovnou do televize, jde to perfektně... Přes zásuvku ale ne.

Od: pepr®
Datum: 27.01.13 13:52
avatar

Jste si stoprocentně jistý, že se nedotýká ani jeden drátek stínění to středového měděného svazku? Stačí jeden a signál jde do háje.

doplněno 27.01.13 14:03:

oprava: ...stínění toho středového...

Ohodnoceno: 0x




Datum: 27.01.13 14:30

Můžete hodit fotku, jak to máte zapojeno v zásuvce nyní?
Jak píše pepr, máte 100% jistotu, že se opravdu to stínění nikde nedotýká středového měděného vodiče (nebo šroubku pod který je zapojen)?
Nakonec i ta zásuvka může být KO.

doplněno 27.01.13 14:37:

Ještě drobnost, spíš blbost. Když píchnete kabel rovnou do tv, jaký máte stav síly a kvality signálu podle ukazatelů na tv? A jaký je ten stav, když to zapojíte přes zásuvku?
Zásuvka má totiž určitě nějaký útlum - i když ten bývá tak do 3dB, což by signál rozhodně nemělo úplně zrušit, ale...

Ohodnoceno: 0x

Od: lujs®
Datum: 27.01.13 13:30
avatar

Nechci vám do toho jako laik kecat ale mám tudle zásuvku doma připojenou od poskytovatele kabelovky a netu a mám ji zapojenou ,,obráceně" tím šulínkem vlevo a kabel se potom připojuje zhora.

Ohodnoceno: 0x

Datum: 27.01.13 13:36

Ano správně, "šulínek" vlevo. Ale kabel je potom lujsi zespoda...

Ohodnoceno: 0x

Od: josef123123
Datum: 27.01.13 13:38

a nenechá se zásuvka proměřit, jestli není KO?
