Lze tento motor zapojit na 220 V?

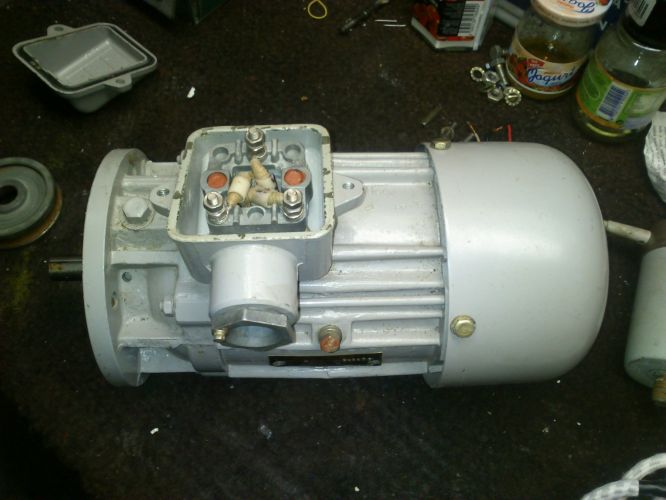

Obrázek foto motoru-Na levý kontakt živý drát,na pravý nula ,z levého kontaktu na horní kondenzátor velké kapacity,pak to pojede,ale ten kondenzátor se musí vypočítat.Jinak rusáci mají stejnou elektriku,jak my.

Používá se to běžně přece, nevím jak dnes, ale byly sekačky na 3 fáze a používaly se na 220 V. Ostatně na štítku to je 3 F do Y 220V, ale dekl nesedí se svorkovnicí.. je to jen do Y.

Jen pro detail,pane akurátní,když nemáte radu tak kušujte.Co máte doma nás nezajímá.

No tak zrovna ve Vašem případě bych si do nikoho skrze odpovědi rýt nedovolil.

Schema připojení zde

Kondenzátor cca 50-70uF/KW výkonu.

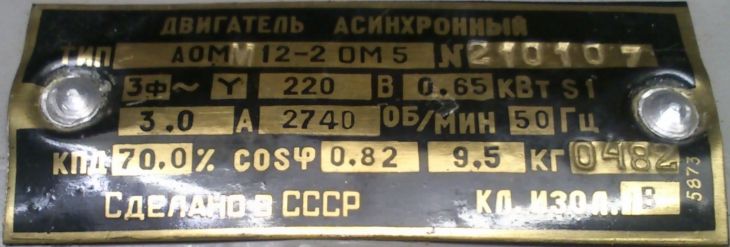

Ano, jsi mimoň. Už podle štítku je motor určený do Ruska a tam mají poněkud jiná napětí v síti. Podle štítku je to třífázový motor pro napětí 220V s vinutím zapojeným do hvězdy. Těch 220V se rozumí napětí mezi fázemi, nikoli mezi fází a nulou - podle svorkovnice to vypadá, že střed vinutí ani není na svorkovnici vyveden. Zapojit by určitě šel, jen asi kouřovými signály protestoval proti vyššímu napětí.

Tak nevím čím to je asi mám poblíž ruskou rozvodnu či co ale mně doma ruský motory normálně běhaj a před dvaceti lety u nás v práci ruský dálnopisy taky fachčili bez kouře, ale doba se mění. Jinak to, že není vyveden střed nemusí být u zapojení do hvězdy na závadu bo si ho motor uvntř dělá sám, alespoň tak mně to kdysi vysvětloval starý motorář, ale ruku do ohně za to nedám i když o své pravdě jsem zatím přesvědčen, až do té doby než oblezu štítky všech 3F motorů ve svém okolí, pak sklopím ouška a přijdu se pochlubit z výsledkem

zasuvky.hw.cz/... V Rusku mají stejnou soustavu jako u nás v EU.

Jo, v nových instalacích a v civilizaci. Ve starých sítích můžete narazit na soustavu 3x220/127 nebo 3x220 v trojúhelníku. (Něco podobného, jako pražské Vinohrady, kde si domácnosti ke 220V spotřebičům museli pořídit i trafo 120/220V ještě v 80 letech minulého století, protože celý zbytek státu už měl 220V a spotřebiče na 120V už nikdo nevyráběl). Mám ještě od soudruhů z SSSR krásnou nabíječku k 9V baterii do tranzistoráku - přesně pasuje do české zásuvky bez kolíku a má přepínání mezi 220V a 127V.

-

Robin1: Neznám tvou rozvodnu ani ty ruské motory. Není důležité, jakou máš napájecí síť, ale pro jaké napětí je určeno vinutí motoru. Ten motorář měl pravdu, střed nemusí být vyveden, motor si ho udělá sám. Ten motor na fotografiích má vinutí na 220V Y. To znamená napětí 220V mezi fázovými vodiči a to jaksi nemáme.

To zkrat

Jistý si samozřejmně nejsem, a netvrdím že nemáš pravdu, ale vrtá mi to stejně hlavou, bo na českejch motorech mám napsáno 380/220 (mez mohelnice). Tak mi to pořád říká 380 trojůhelník, 220 hvězda.

Pokud by tento motor měl být na 220/127 jak říkáte (a je to možné) tak mi tam chybí to /127.

Takže Rusové značí trochu jinak a buď tam chybí /127 a nebo 380/

No a v rámci alibismu (mého) bo si to nemám jak ověřit řeknu že máš pravdu ty.

Ještě se jednou blbě zeptám , proč by tam mělo být napsáno 380 když na jednotlivejch cívkách je 220?

Robine, ruské rozvody jsou kapitola sama pro sebe. V některých oblastech lze narazit jen na 3x220V bez té vyvedené nuly a čím dál od civilizace, tím hůř. Ten motor má vyvedené už spojené konce vinutí a nemá vyvedený střed. Jinak než na 3 fáze se připojit nedá - pokud pomineme zapojení s kondenzátorem. Připouštím, že na štítku by mohla být chyba, ale na to bych se neodvážil spoléhat. JInak zapomeň na soustavu v síti, důležité je opravdu to, jak jsou udělané (napětí a zapojení) cívky vinutí. Např. asysnchronní elektromotor pro spouštění hvězda/ trojúhelník v české síti by měl na svorkovnici šest svorek a cívky vinutí pro napětí 690V při zapojení do Y, a 400V pro D. Na štítku by pak mělo být uvedeno obojí, jako na štítku z tohoto textu .

U těch mohelnických motorů, je tam i zapojení (Y/D)? Rozhodně by tam být mělo. Pokud máš cívky na 220V a možnost přepojit zapojení vinutí na Y nebo D, dá se takový motor provozovat v normální síti 3x380/220V se zapojením do hvězdy, nebo v síti 3x220V při zapojení vinutí motoru do trojúhelníku. Výrobci motoru je fuk, kde seženete těch 3x220V. Nebo výrobce může cívky spojit natvrdo do Y, vyvést už spojené tři konce vinutí a máte motor pro síť 380V, i když jsou jednotlivé cívky jen na 220V.

Se divím že se zrovna zkrat bojí barevnejch čmoudíků.

Máš skoro určitě pravdu.měl jsem se líp učit

Haló staří praktici, nemá robin1 pravdu? Není to jen svérázné značení podle sovětstké normy GOST?

GOST je jako u nás ČSN, nebo v Evropě ISO, nebo v Americe ASA

Zapojení do trojůhelníku je proto, že se předpokládá, že je na 380V, pokud je zapojen do hvězdy a je na 220V tak jej lze zapojit s kondenzátorem taky. Prostě na dvě svorky zapojit 220V a třetí připojit přes kondenzátor.

zapoj fazi na jeden konec nulák na druhej z faze kondík cca 35uF je to počítaný odhadem ten kondik by běl bejt tzv běhovej ( né rozběhovej) badura.cz/...

Zdravím,

prohlížel jsem Vaše fotky,motor je pouze na 3x220 Y pro použití na 1x220+kondenzátor by musel mít označení 3x220 D musel by mít na svorkovnici 6 kolíků což nemá a hlavně chybí 3konce pro zapojení do trojuhelníku (D) potom by to bylo možné tento motor je pouze na 3x220V u nás tento rozvod již není.Jinak motor má jen 650Watů to asi na kompresor bude malý výkon.Kondenzátor by mohl být tak do 20mikroF.

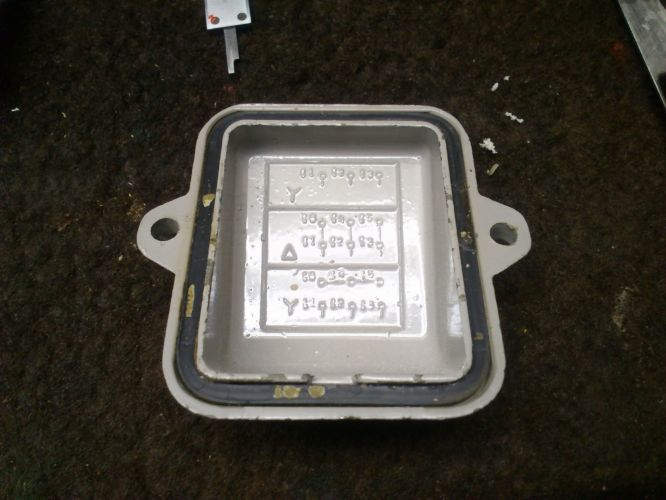

Horní část obrázku Y. . . na víčku je zapojení Vašeho motoru.-Bohužel-

benjik:

kdyby tazatel tento motor přepojll do trojúhelníku, musel by jej použít na 120V ...
