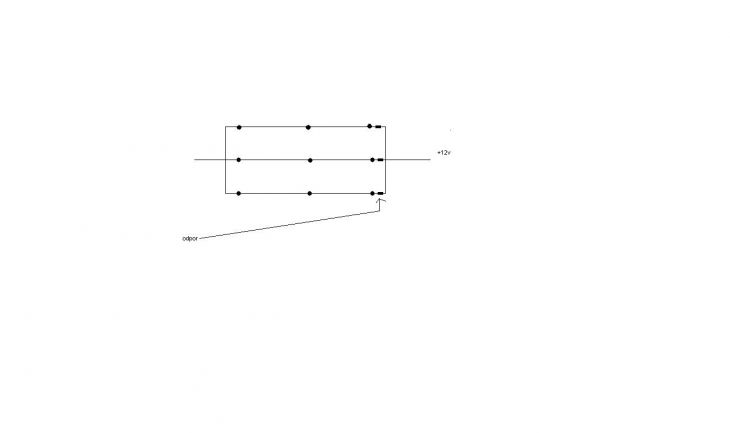

Chci se zeptat jestli by šlo zapojit 9 diod jak je na obrazku na 12v asi z nabijecky na mobil parametri led diod :Uf: 3.2-3.6VIf: 20mA (abs. max. 30mA)Iv: 13000-15000mcdPd: 108mWVyzařovací úhel: 18°-22°odpor se mi zatím nechce počítat ale později ho sem snad přidák
Tady je asi něco špatně, ne? 20mA a 13cd? To mi nehraje. Co je to za typ diod?
kibirad

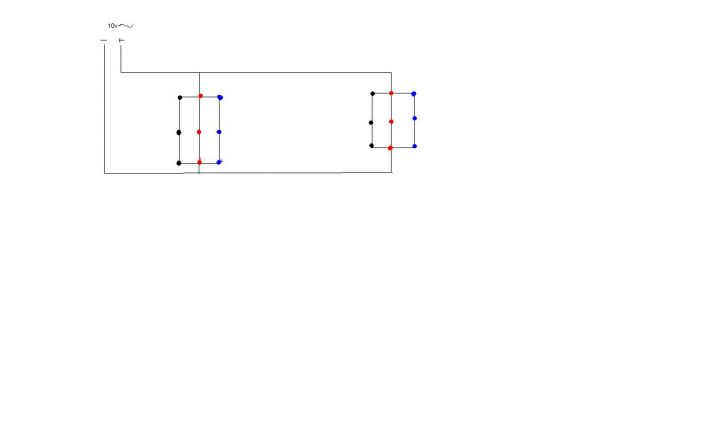

jde o supersvítivé bílé led a jinak jsem se sekl je to 10v střídavýho proudu a s tím nemám zkušenosti je topreba nejaky specialni odpor? nakonos to budou dve vetve viz obr:
cerna tecka jsou bile diody rervena cervene a modra modre. z nabijecky jde 10v stridaveho ale nevim jestli jsou potreba nejake specialni odpory predem dik
radarbrdy*

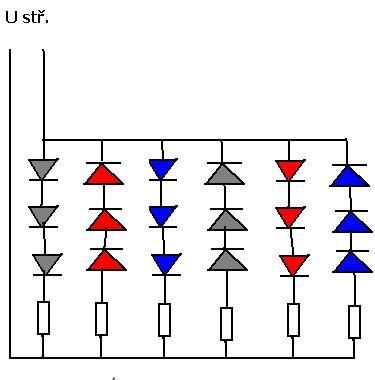

k poslednímu obrázku: do každé sérivé větve si zapoj odpor do série. Takže minimálně 6 odporů. Bílá, červená, modrá dioda mají trochu rozdílné Uf, takže rozdíly se nasčítají při sériovém řazení. Proto jsou nutné ty odpory. Pokud máš střídavé napájení, jednu větev polarizuj v opačném směru, tj. 20ms poteče proud jednou větví, a 20ms poteče druhou větví. Odpor si spočteš třeba takto: (10V- 3x3V)/0.01A=100ohm. Odporů si nakup hned více hodnot, pak si je různě pospojuješ (vyladíš proud větví), běžné miniaturní 0.6W budou OK.
