Dobrý den,
zajímalo by mě z čeho je složena DPS? Proč při pájení třeba na vlně jsou zapájené jen body s vývody a ne celé cesty?
Čím jsou tyto cesty pokryty? Vždyť cesty jsou stejně jako body měděné ne?
Něví někdo?
Díky
2x
Kuprextit napr FR4 je sklolaminat s 18 mikronovou vrstvou 99% Cu .Zelená maska =farba-folia vylepšuje el.vlastnosti a zabraňuje pocínovaniu všetkého ,okrem kontaktných bodov .Pod maskou nesmie byt cin iba med . Pocinované = strojom ohalované sú iba kontakty vrtane,nevrtane a nohy smd
Postup výroby je stručne takyto :Vrtanie vsetkých dier co kuprextitu ,brusenie odmastenie ,teplom navalena fotocitliva folia-rezist=/ochrana medi pri leptani/, expozicia pozitivu filmu, vyvolanie=odplavenie fotorezistu z buducich vodivých spojov,galvanicke pocinovanie len týchto spojov ,lebo medzery su stale kryte fotorezistom.Až teraz sa umyje fotorezist, ktory chranil doteraz medzery .A máme na celom medenom prireze buduci plosný spoj s pocinovaným obrazkom. Doska sa može leptat ,cin tvori ochranu pred leptanim -vylepta sa iba med z medzier. Na leptanie sa použiva tlak ,teplota a 6 kyselin a čpavok .Do kanalu nejde nič,lebo z nasýteneho roztoku sa med vytaži galvanicky .Takato pocinovana /bezolovnate/doska sa da už použit. Na profi doske sa dalej chemicky stiahne tento cin dolu a na medene spoje sa trebars sietotlacou nanesie nespajkovacia maska ,s tým že buduce spajkovacie body ostavaju bez farby. po vysuseni a vypaleni sa tato doska utopi do roztaveneho cinu=ohaluje sa a pri vyberani sa ešte vyfuknu pre istotu otvory od cinu.Dvojvrstvova doska sa po vrtani chemicky a galvanicky ešte prekovia vsetky otvory medzi oboma medenými plochami a pokracuje sa temer zhodne
DODATEK: ty plošky v nichž není nic osazeno nebo pájeno jsou původní měděné plošky. Tyto zbylé plochy se lakují a je to kvůli ekonomičnosti neboli množství + rychlosti odleptané mědi a rozpuštěné mědi v leptací lázni. Čím více mědi odleptáš z tišťáku, tím víc znehodnotíš leptací roztok a dřív ho vyhodíš(vyleješ). Leptací roztok je například FeCl3-chlorid železitý a některé báze peroxidu vodíku-už nevím přesně jaké.
0x
Nelko:
Plošný spoj je vytvořen z mědi.Vesměs dnes se používá oboustranný plošný spoj.Při pájení vlnou se samozřejmě pocínuje celá cesta,tvořená mědí.Dokonce jsou technologie vytvořeny tak,že se prokoví i otvory.Jsou využívány i technologie výroby i několika vrstvých plošných spojů.
JABRAKA
Dobrý den,
nechápu...

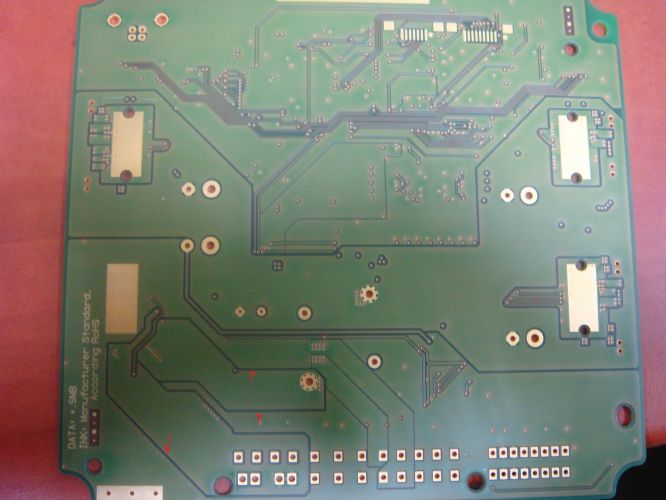

Jak je možné že cesty na DPS nejsou měděné? Nebo jsou měděné ale co je na nich že mají jinou barvu? Jak je možné že jen pájené plošky jsou barvy mědi a cesty jsou v jiné barvě a nezapájí se?)
Pomůže mi to někdo odhalit?
Děkuji
drahy nealko ,prečítaj si znovu prve 4 vety mojej rady ,kde je odpovedané čo sa pýtaš a napíš ,ktorej vete nerozumieš . Vysvetlím znovu
