Indikátor vybuzení

Od: Datum: 23.01.13 10:28 odpovědí: 8 změna: 26.01.13 22:45

zdravím chtěl bych se zeptat jak připojit tento indikátor vybuzení

http://www.imghosting.cz/view…-6965212_326845964097997_.jpg

je ze zesilovače tesla azs-223 tam funguje ale chci si ho zabudovat přimo do repro bedny ale nevím jak to napojit :)

vedou z něj celkem 4dráty vím který je napájení a která jsou na výstup kam to chci.

napojil jsem na trafo 12V, 1oooA a napojil zbyle dva dráty na repro ale kontrolka jen svítila je tam celkem 6diod...

tak bych to chtěl zprovozni na tom repro v zesiku funguje cajk

tak bych prosil HELP díkí moc :)


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 23.01.13 12:07
avatar

Neznám zapojení konkrétně tohodle indikátoru, ale obávám se, že Vám to přímo v bedně fungovat nebude. Indikátory nebývají připojeny na výstup zesilovače, ale spíš na vstup výkonových obvodů. Pokud se pletu, tak se omlouvám, zabýval jsem se podobnými věcmi v době, kdy se jako indikátor používalo "magické oko" ;), ae myslím, že základ indikace se zas tak moc nezměnil.

doplněno 23.01.13 18:19:

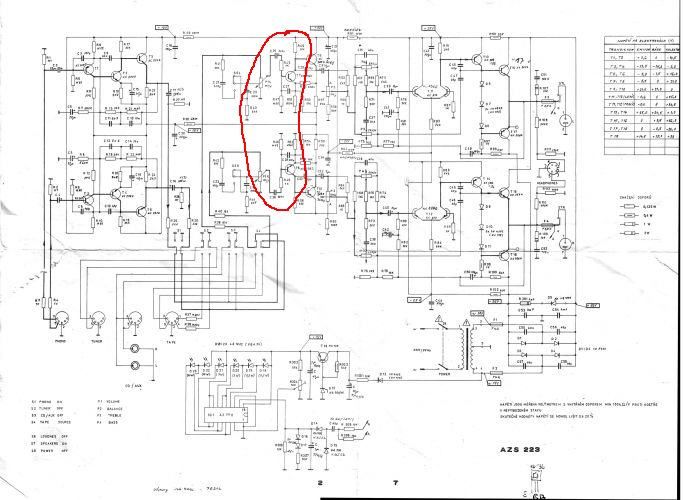

Váš zesilovač bude mít zapojení asi odlišné, nicméně připojení indikátoru bych viděl v těchle místech.

doplněno 23.01.13 18:22:

mkat - s dovolením jsem použil Váš obrázek ;)

Ohodnoceno: 3x

Od: nonickname
Datum: 23.01.13 12:57

a kdyby tak kde najdu ten výkonný obvod nebo jde nějak přidělat (udělat) děkují

a popřípadně do věžky by to šlo? mám věž AIWA Z-1500

děkují mockrát

Od: mkat®
Datum: 23.01.13 17:14
avatar

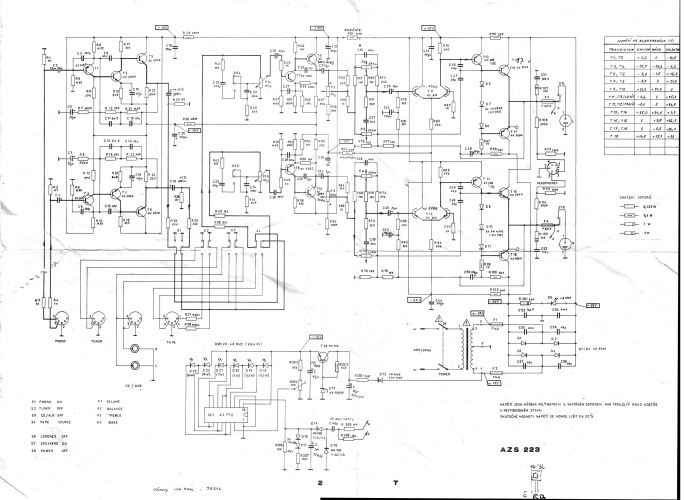

Ak sa mi podari dať obrazok ta ti pošlem schemu Azs 223.No a potom už môžeš skušať.

Ohodnoceno: 2x

Od: nonickname
Datum: 23.01.13 18:32

hj já vím kam to mám zapojit do zeilovače ale ten zesilovač už nemám daroval jsem ho :) a tak mi zutal ten indikátor zněj...a právě ho chci využít nechci vyhazovat věci od tesly na to to mám moc rád vše okolo tesly ...:)

Děkují a popřípadně mohl byste ještě nějak napsat jak by to šlo na trafo a kolik V dotoho pustit děkují moc :)

Datum: 23.01.13 19:05
avatar

To nechápu, pokud víte, kam to připojit, tak proč se na to ptáte *sok*?

Ohodnoceno: 0x

Od: nonickname
Datum: 23.01.13 19:07

snad jsem psal že ten indikátor mám ze zesilovače tely AZS-223 ale tu telu jsem daroval ale vzal jsem si odtamtud ten indikátor zájemce říkal že mu to nevadí když tam nebude ten indikátor ...to jsem věděl kam ho vtom zesilovači připojit ale ted nevím kam na trafo ale kolik V to mně zajíma a děkují :)

Od: mkat®
Datum: 24.01.13 17:15
avatar

Ale ved na tej scheme to maš.Na D12 pripojiš asi 19 voltov striedavych ,alebo za nu okolo 15 V jednosmernych ( plus )

Na odpor R 306 a R 305 privedieš signal od laveho a praveho repraka.( tam to ide odpoistky F 3 a F 4 )

Ohodnoceno: 1x

Datum: 26.01.13 22:45

pokial viem,indikatori sa davali este pred predzosilovac,mali by ist don radovo milivolty,tym trimrom si nastavis citlivost...je jasne,ze ked ho das na repro,signal je presiteny a led ti budu iba svietit...ked sa na to pozeram,bude to asi len mono...chcelo by to este jeden,aby to pekne ukazalo...takze ho pripojit ku vstupu a daj vediet :)

Ohodnoceno: 1x
