Dobrý den,
zajímalo by mě jak funguje elektronika ve vysavači, čím je řízen výkon vysavače?

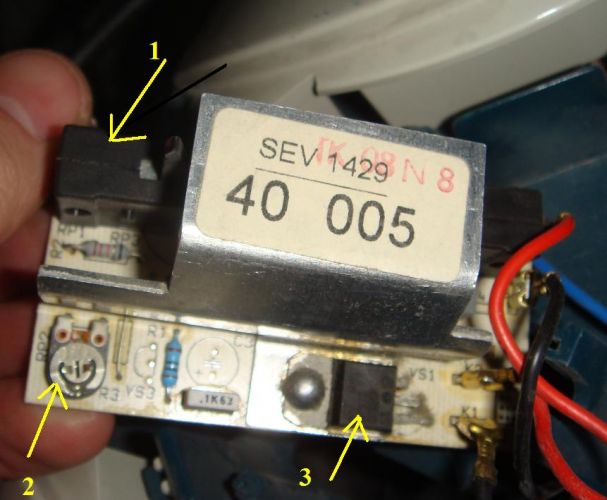

Přikládám vyfocenou elektroniku z vysavače, co je prosím bod č.1? Tím se ovládá výkon ale co je to? Nějaký potenciometr?
K čemu je trimr z bodu č.2? Co jím mohu štelovat? A poslední věc co je bod č. 3?
Děkuji za vysvětlení elektronikům
0x
Podle popisu na desce spojů (RP1 a RP2) je bod 1 skutečně potenciometr, možná dvojitý. Trimr má označení RP3, ale k čemu slouží nevím. Možná k nastavení nějakého pracovního bodu. Radši bych s ním nehýbal. Ta součástka č. 3 je výkonový polovodič (triak, tranzistor, tyristor), který řídí výkon motoru.
doplněno 10.01.12 01:33:Kdyby se Vám povedlo aspoň přibližně nakreslit schéma, bylo by to jednodušší.
doplněno 10.01.12 01:37:Když tak na to znova koukám, tak ten hlikový plech bude asi chladič. V to případě bude výkonový prvek schovaný pod ním a součástka č.3 neřídí přímo výkon motoru, ale právě tu výkonovou součástku. Mimochodem - vypadá, že to má za sebou.
0x
Jak funguje elektronika?
Je to triaková regulace výkonu motoru vysavače. 1. je potrnciometr, 2. je potenciometrický trimr s kterým bude nastaven minmální nastavitelný výkon motoru a 3. je triak, který řídí výkon motoru vysavače. Neidím nejmenší důvod, aba tam ještě někde byl nějaký výkonový prvek. Zapojení bude podobné jako například zde:
