Jak snížit napětí z 24 na 12 V

Od: Datum: 20.01.13 21:24 odpovědí: 16 změna: 30.01.13 22:42

Zdravím. Ve zvlhčovači se odporoučel tento ventilátorek http://www.alza.cz/airen-red-…-40-d145924.htm#prislusenstvi myslím tento tip rozměr je stejný jenom běží na 24V. Dá se nějak na těch 24V zredukovat na 12? Například na + větev napájet nějakou kravinu která to stáhne. Díky za radu.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.01.13 21:40
avatar

A proč rovnou nekoupíš náhradní větráček na 24 V, třeba nějaký takový?

doplněno 20.01.13 21:42:

Nebo tenhle?

doplněno 21.01.13 14:45:

Ten na 24 V stojí 86 Kč, na 12 V 63 Kč, co je na tom tak drahého? Třeba pulzní stabilizátor LM2576 stojí myslím okolo minimálně 50 Kč, lineární 7805 sice méně, ale ten zas musí mít chladič, který taky není zdarma...

Ohodnoceno: 0x

Datum: 20.01.13 22:22
avatar

Takové redukování je ztráta energie, ale zda li na tom trváte tak nejjednodušeji to jde tak že si koupíte integrovaný stabilizátor...třeba 7812, stojí pár kaček, zapojení více než jednoduché...

Popřípadě si změříte proud jaký si ten větřáček bere při 12V, a už můžete zvesela počítat předřadný odpor... ale to je krizovka..

Ohodnoceno: 0x

Od: jack®
Datum: 20.01.13 23:29

Víte ono ventilátory na 24V jsou zbytečně drahé do PC na 12 mám doma mraky tak je pro mě jednodušší koupit nějakou "kravunku" :D za pár Kč která mi napájení upraví Ale jak tak koukám- nebude na něho potřeba chladič?

Od: bmbx®
Datum: 20.01.13 23:46

Na aukru nebo ebay koupit pulzní stabilizátor, dokáže stabilizovat bez chlazení, takže nemá žádné ztráty. Já už na níc stabilizátory 78xx nepoužívám, jsou zastaralé :D

Ohodnoceno: 0x

Datum: 21.01.13 19:20
avatar

zatraralé jsou, neekonomické taky, ale 78XX mají tu vyhodu že stoji do desetikoruny, a zapojí je i absolutní laik. Kort při síťovém napájení není taková tragédie když se půlka přemění na teplo..

Ohodnoceno: 0x

Od: bmbx®
Datum: 21.01.13 20:38

Jasně, ale pulzní stabilizátory se dají sehnat na Aukru, ebay jako hotový modul, nebo stačí koupit autonabíječku na mobil a upravit si v ní dělič, je to sice dražší, ale hotové a většinou do 0,5-1A bez chlazení ;)

Ohodnoceno: 0x

Od: jack®
Datum: 30.01.13 16:48

http://interlink.tsbohemia.cz…sc8-7v-4pin-pwm-_d118000.html toto sníží napětí z 12 na 7 voltů tak co tam dát ten buřt trošku větší a tak snížit napětí z 24 na 12 nevím totiž jak zapojit onen stabilizátor, na ventilátoru je klasika +- no a stabilizátor má tři póly. A pude potřeba ho i chladit?

Datum: 30.01.13 18:29

Vždyť je to jen odpor.

Ohodnoceno: 2x

Od: jack®
Datum: 30.01.13 19:05

Ano a to nestačí na snížení napětí?

Datum: 30.01.13 19:58
avatar

Odpor má tu nevýhodu, že jeho účinek je závislý na proudu, odebíraném větráčkem, a na rozdílu napětí. Naopak integrovaný stabilizátor stačí jen zapojit, dodržet povolený rozsah vstupních napětí (cca. 14-35 V) a je hotovo. Má sice 3 vývody, ale jestli chceš, zapojím si to na stole a dám ti sem fotku.

doplněno 30.01.13 20:29:

Vyznáš se v jednoduchém schématu?

doplněno 30.01.13 20:34:

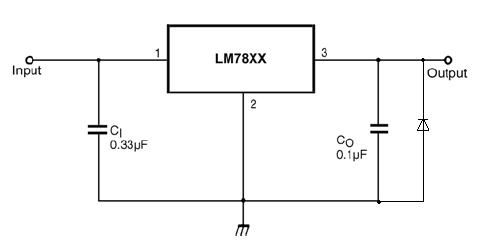

= Vstup - kondenzátor (stačí keramický 100 nF) - 7812 - kondenzátor - výstup.

= Plus přerušeno stabilizátorem, mínus je společné a spojeno s prostředním vývodem.

doplněno 30.01.13 20:58:

Jaký proud odebírá tvůj větrák? Pokud do 100 mA, tak by stačil nějaký malý žebrovaný chladič nebo přiměřeně velký kus Al nebo Cu plechu.

Tady máš odkazy na součástky (koupíš v každém pořádném obchodě s elektrosoučástkami):

7812 (minimální množství je 3, ale za tu cenu by to neměl být problém, navíc vždy je lepší mít něco v zásobě; odkaz vede na verzi v plastovém pouzdru (jednodušší manipulace))

100nF kondenzátor (minimální množství 10 ks; potřebuješ 2 pro každý budovaný obvod)

chladič (min. 2 ks)

Ohodnoceno: 0x

Od: jack®
Datum: 30.01.13 20:09

Nemusíš ale děkuji ti stačí když mě to nakreslíš nebo jenom popíšeš kam co napojit. Do ventilátoru vede pouze černá a červený. Vím že černý je zem. No a jak vyřešit jeho chlazení?

Datum: 30.01.13 17:03
avatar

Pokud je motorek střídavý,proč nepoužiješ transformátorek?

JABRAKAQ

Ohodnoceno: 0x




Od: jack®
Datum: 30.01.13 18:05

nevím jestli je střídavý je tam dc 24 V

Datum: 30.01.13 21:19
avatar

DC je stejnosměrný ;) Heleďte a nezapomeňte na ochrannou diodu (třeba 1N4001)na výstupu stabilizátoru... zapojte ji antiparalelně k výstupu a GND svorce. (svorky 3 a 2). Katodou na 3. Ochráníte stabilizátor proti zpětným napěťovím špičkám z cívky ventilátorku když odpojíte napájení. Ochrana může být ve vašem případě zbytečná, ale lepší mít a nevyužít než potřebovat a nemít...

doplněno 30.01.13 21:22:

* napěťovým - pardon, little error

Ohodnoceno: 0x

Od: jack®
Datum: 30.01.13 21:29

No čekal jsem to jednodušší :D :D

Datum: 30.01.13 22:42
Ohodnoceno: 0x
