Jaké je nejlepší zapojení

Od: Datum: 19.01.13 20:54 odpovědí: 11 změna: 20.01.13 07:36

Dobrý večer, budu zapojovat 4 až 6 LED diod do kufru auta. Je lepší je zapojit sériově nebo paralelně? Děkuji za info


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 19.01.13 21:04
avatar

Sériově to nepůjde, jedině sérioparalelně. Doporučuji dát 3 diody do série a 2 tyto větve paralelně (předpokládám obyčejné bílé/modré LED).

doplněno 19.01.13 21:08:

Přesněji 4 diody by možná sériově šly, ale více už ne.

Ohodnoceno: 2x

Od: cazal*
Datum: 19.01.13 21:10

Jjj jedná se pouze o bílé diody.

Od: cazal*
Datum: 19.01.13 21:18

Byl by prosím možný náčrtek? Dávám to na papír a nějak se do toho zamotávám do toho serioparalelního zapojení. Díky moc

Datum: 19.01.13 21:17
avatar

bílá LED bývá většinou na 3,2 V, tedy když dáš čtyři do série, máš to 12,8V, což je akorát napětí nabité baterky. Potom bych tedy dal ty LEDky jen čtyři a k nim dej odpor tak, aby ti to vycházelo na napětí 14,4V (maximální napětí při dobíjení). Ale zjisti si přesně, na kolik tvoje LEDky jsou.

doplněno 19.01.13 21:21:

Pokud tedy uvažuju LED 3,2 V - 20 mA, bude celkové napětí na čtyřech paralelně 12,8 V a proud 20 mA. Odpor tedy budeš potřebovat cca 80 Ω a měl by stačit klasický čtvrtwattový.

Ohodnoceno: 2x

Od: cazal*
Datum: 19.01.13 21:28

Píšou 3,4-3,6 V a 30mA

Od: cazal*
Datum: 19.01.13 21:32

A odpor mám 560R

Datum: 19.01.13 21:38
avatar

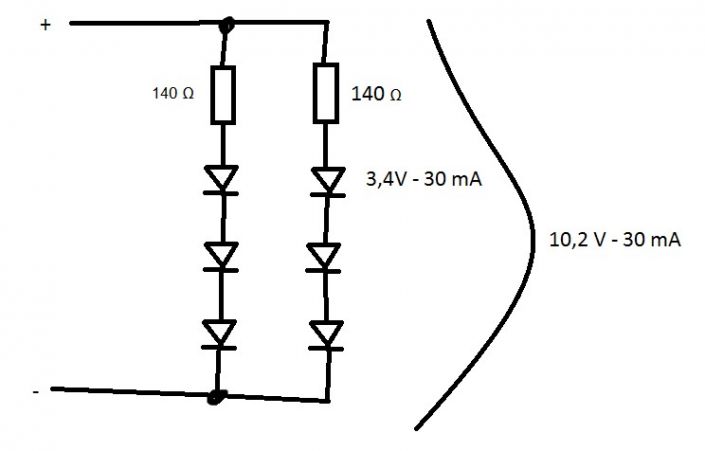

Potom bych volil zapojení sérioparalelní

doplněno 19.01.13 21:38:

Odpory budete muset koupit, je to otázka 1 Kč za oba ;)

Ohodnoceno: 2x

Od: cazal*
Datum: 19.01.13 21:45

SUPER díky moc hned v pondělí pojedu koupit 140 ohmové odpory.*palec*

Datum: 19.01.13 21:56
avatar

140Ω asi jen tak neseženeš, kup 150Ω ;)

Ohodnoceno: 0x

Datum: 19.01.13 22:29

Možná by bylo pro vás vhodnější koupit si přímo 12V led-pásek, něco jako je zde: http://www.led-zarovky-zarivk…94d021776a5b708410069351eb0aa. Prodávají i samostatné modulu se třemi diodami za Kč 13,-A nemusíte řešit zapojení a odpory.

doplněno 19.01.13 22:31:

za 15,73 Kč s DPH

Ohodnoceno: 0x

Od: olaf71*
Datum: 20.01.13 07:36

osobně jsem si koupil led pásek, nalepil a připojil na stávající osvětlení kufru 12V

Ohodnoceno: 0x
