zdravím dneska sem měl možnost si u nás v Jičíně na SPŠ vzít pár věcí tak sem je pobral. A mám k nim pár dotazů. Z důvodu přehlednosti to rozdělím do různých příspěvků. Přikládám i foto kdyby byly potřeba nějaké další informace tak dodám.
První:

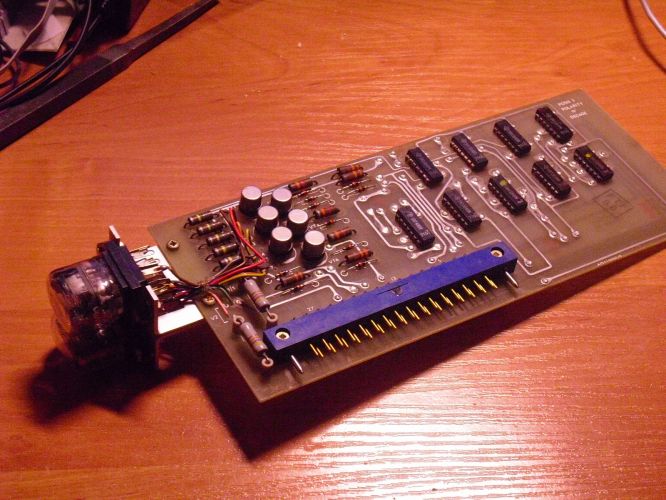

je to nějaký slot či tak něco a mě by zajímalo k čemu do čeho to je (já to původně vzal kvůli těm digitronům)

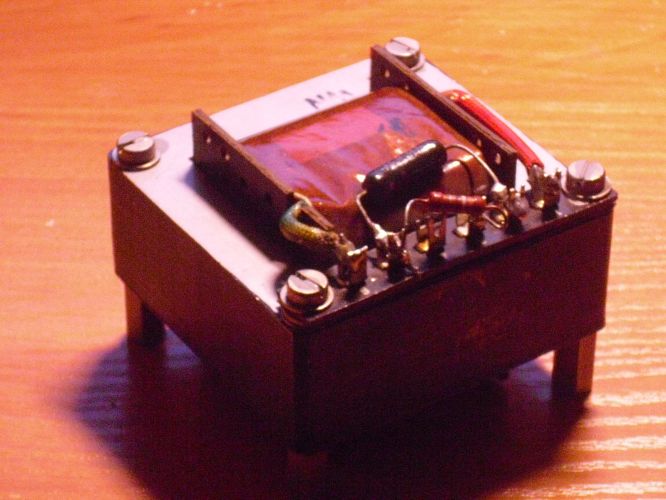

Já vidím z vinutí jen dva vývody, tak by to měla být jen tlumivka, jestli má plechy skládané střídavě, tak byla konstruována pro použití v obvodu střídavého proudu, jestli má jádro mezeru (vložka z izolantu) tak byla používána v obvodu se stejnosměrnou složkou proudu.
Opálení není pravděpodobně tak velké, aby mělo vliv na funkčnost.

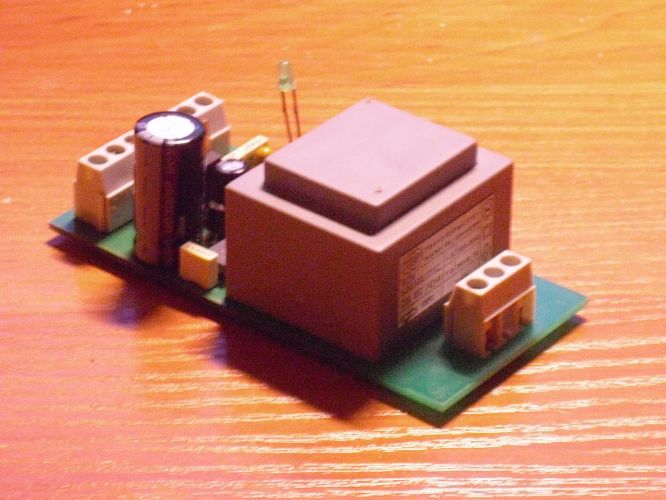

a poslední: u tohohle by mě zajímaly výstupní vývody či jestli neví někdo nejaké specifikace
doplněno 29.11.11 22:57:PS.: asi to bude napájecí modul (to šedý je trafo)
Z té fotky se dá bohužel jen odhadovat. Vpravo jsou (asi) svorky přívodu 230V (primár), pak je to trafo, za ním usměrňovače a filtrační kondenzátory, vlevo pak svorky výstupních napětí - muselo by se okouknout z plošňáku co kam vede. Základní hodnoty jsou uvedené na štítku trafa, podle toho ověřit kolik se má připojit na primár a jestli je to 230V tak zapojit a výstup si pak změřit. Celkový výkon tohoto zdroje (ve všech výstupech, rozložení bude asi nerovnoměrné) je odhadem tak 10 až 20W.
0x
Mě to připomíná modul jednoho číselného místa čítače od fy Tesla
Slotem se nazývá to do čeho se něco takového co je na fotce strká
0x
Měl jsem dojem, že to je část čítače Tesla BM 520, ale ten měl jiný typ digitronů (baňka nastojato, jako elektronka) a navíc byl jenom transistorový), tohle bude něco "novějšího". Když napíšeš označení těch integrovaných obvodů, tak by se mohlo poznat víc.
doplněno 30.11.11 08:24:Teď jsem si všiml, že tam je 6 transistorů, tak to bude nejspíš spínat 0-5 na digitronu, tak to budou spíš desítky minut z digitálních hodin.
doplněno 30.11.11 08:56:K tomu opálenému - to je určitě od toho odporu, takže by to mělo být v pořádku a nevidím důvod proč by to nemohlo být trafo, z fotky není zcela zřejmé jestli druhé vinutí trafa není napojeno právě na ten odpor, navíc proč by na tom trafu byl, kdyby nikam nevedl :D.
ty odpoy bych řekl že tam původně asi nebyly protože to trafo mam z průmyslovky mě by hlavně zajímaly vstupy a výstupy (stpuy budou zřejmě ten červenej a zelenej drát podle mého odhadu)
doplněno 30.11.11 17:26:*vstupy
Jaké vstupy a výstupy? Jsou tam 4 dráty? Pokud ano a pokud by se jednalo o síťové trafo, tak vstup (primární vinutí) bude určitě slabším drátem a výstup (sekundární vinutí) bude silnějším drátem. Ale jen tak posoudit podle oka na jaké napětí je trafo není zase jen tak
jsou vidět pouze ty dva dráty tak jestli ty zbívající dva nejsou nějak "nevidět"
doplněno 30.11.11 17:48:tak další 25 dráty se mi nedaří najít
48, 49 - kopné obvody
00 - čtyřnásobné, negované hradlo NAND
SN takhle jsou značeny IO Texas Instrument a ta čísla za tím značí (74, 158) pracovní teplotu a lgiku TTL, DTL atd...
doplněno 30.11.11 23:16: Možná to není úplně přesně, už si to moc nepamatuji
