prosím, prosím o nějaké jednoduché schéma i s popisem součástek na zapojení fototranzistoru. Napájení 12V. Reagovat by mel na světlo z ledek, které jsou běžně na routrech a podobných zařízeních. Děkuji
doplněno 10.11.11 08:40:jo a fototran. potřebuji v obvodu šest. budu rád za případnou komunikaci na mail vtgt@seznam.cz
2x
Trochu chybí informace, jestli se má světlo snímat zblízka nebo z větší vzdálenosti. Nablízko je možné použít jednoduché zapojení, popsané např. zde: ( elektronikacz.borec.cz/... hodnoty součástek vyhoví i pro napájení 12V. Možná bude potřeba jejich změna pro snížení/zvýšení citlivosti obvodu na světlo, při respektování mezních hodnot součástek, popř. obvod doplnit (na výstupu) stupněm pro vytvoření požadovaného výstupního signálu.
Citlivější obvod s fotorezistorem je popsán zde: ( 8bitu.cz/...
doplněno 10.11.11 00:41:( keboom.blog.cz/... opisujou...
, a asi ani jeden tam tu IR diodu nevyzkoušel, protože " přijímací prvek ze staré myši" bude s největší pravděpodobností právě fototranzistor.

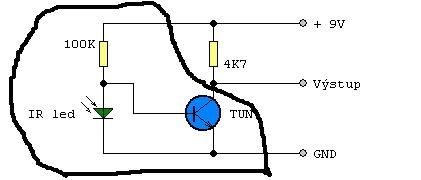

Dobře, tedy šest. Půjčíme si ten obrázek z odkazu - na něm je ohraničená část obvodu, která se bude muset 6x zapojit. Spojí se kolektory tranzistorů, 4k7 a výstup zůstanou společné. Nízká úroveň na výstupu bude indikovat ztrátu světla už na jednom vstupu (nebo na více vstupech).
Jestli se má indikovat až stav "světlo na žádném vstupu"tak stačí obvod zapojit jen jednou a použít šest fototranzistorů zapojených paralelně.
Hodnotu rezistoru 100k bude možná potřeba upravit podle požadované citlivosti obvodu na světlo, může se snížit tak na 10k - citlivost se zmenší.
0x
Na to nepotřebuješ schema,tranzistor zapojíš do obvodu kde bude spínaný spotřebič a tranzistor sepne v okamžiku osvícení proud do obvodu..Jen je nutno nastavit pracovní bod tranzistoru,případně blokovat zákmity při sepnutí.Dokonce není potřeba ani fototranzistor.Je možno k indikaci osvětlení použít fotoodpor.
