Zdravím všechny elektroniky a elektrikáře,

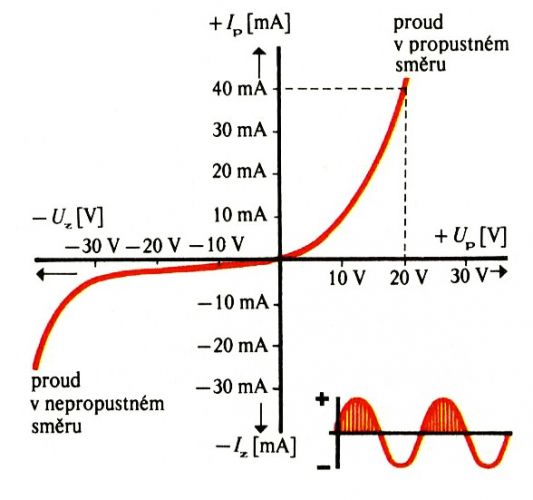

nerozumím grafu voltamp. char. diody, nechápu to ani z popisu co k tomu mám v sešitu.
Nemohl by mi to někdo laicky vysvětlit?
Díky
0x
V mendelejevovej sustave prvkov su kovy=vodiče elektr.ener., a izolanty=nevodiče a tzv POLO-VODIČE napr selen ,germánium ,kremík a tie majú vlastnosti oboch skupín ,podla priloženého napatia. Ked na kremik priložiš napatie cca 0,6V je nevodivý! ale pri 0,7V začina tiect ním el.prúd -zmenil sa na vodič no a pri 10V ,20V ním tečie prúd podla krivky .Ak priložiš opačné-mínusove napatie, tak aj v zavretom stave tečie minimini 100x menší prúd a to je tá čast krivky dolu vlavo . Polovodič je ako ventil v bicykli -musíš tlačit, aby si nafuknul a aj to funguje rovnako, že malinko ten ventil prepúšta nazad .Pochopil si
0x
Tohle není charakteristika diody ale čert ví co. V propustnym směru by mělo kolem 0,7 V u Si prudce stoupat a na druhé straně u zenerova napětí klesat
Juldo: graf zenerky na nějakých 36V, cca. A ještě k tomu zpatlanej.
doplněno 31.10.11 05:37:Dotaz na tazatele. Měl to být dotaz na charakteristiku obyčejné diody nebo zenerovy diody? Ty se liší.
Obecně jde vždy o závislost proudu a napětí na polovodičovém přechodu diody. A to při obou polaritách napětí a proudu. Každý typ diody má charakteristiku jinou(od toho charakteristika) a dá se z tohoto grafu vyčíst vhodnost použití diody v konkrétním uvažovaném místě aplikace diody.
0x
Přesně tak, obrázek výše není moc přesný. Podívejte se na volt-ampérovou charakteristiku třeba v datasheetu ( google.cz/...
Laicky např. LED dioda:
1/ v propustném směru vede proud např. 20mA a ubytek napětí na diodě je např. 2.0V. Výkon ztracený na diodě se změní na teplo a světlo, dioda svítí
2/ v závěrném směru např. při úbytku napětí do 30V teče velice malý proud řádově nA, uA. Výkon ztracený na diodě je 0.000 nic, dioda nesvítí. Při dalším nárustu napětí dojde např. k trvalému průrazu a dioda se zničí.
Základní parametry diody jsou: maximální proud v propustném směru a maximální napětí v závěrném směru.
