Koupil jsem si přepínač hvězda-trojúhelník typ S 25 J pro zapnutí 5kW el. motoru.Teď marně sháním nějaký návod. kam zapojit
L1,L2,L3,kam U1,V1,W1, a kam U2,V2,W2. Na přepínači jsou svorky označeny 1 až 16, spojeny jsou svorky : 3,7 , 5,9, 8,12, 11,15.
Prosím o radu , jak na to. Děkuji
4x
jedna poznámka pro laika:
na tom obrázku na prvním odkazu jsou nějakou růžovofialovou barvou nakreslené propojovací plíšky, kterými se spojí vinutí buď do hvězdy nebo do trojuhelníka... ty plíšky jsou součástí každého elmotoru...
pokud budete zapojovat ten přepínač, ty plechy MUSÍ ze svorkovnice elektromotoru PRYČ! jinak budou zkratovat...
a zapojení přepínače najdete na druhém odkazu až na straně 71

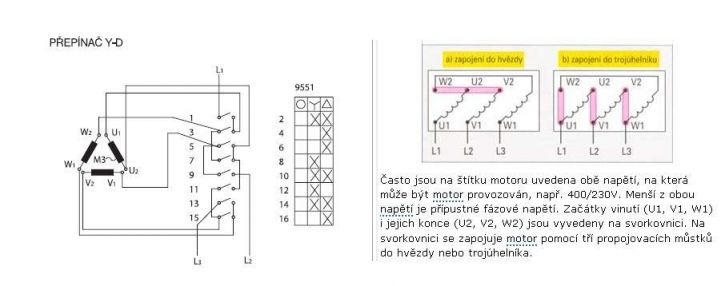

dal jsem pro illustraci obrázek...
doplněno 30.10.11 10:15:nechal bych to na odborníka, nebo znalého kutila...
1x
Zde je jasně nakresleno zapojení:
A zde je popis spínače:
Z toho už by neměl být problém odvodit co kam a jak zapojit
