Jaký maximální proud na 1mm vodiče?

Od: kutilek 28.10.11 22:00 odpovědí: 12 změna: 31.10.11 19:11

Dobrý den,

jak se počítá jaký proud může protékat 1mm vodiče? Je jedno jaký je to kabel zda ppný či splétaný a jakou má délku?

Jsou nějaké tabulky na ten průřez?

Nevyzná se v tom někdo?

Děkuju

Odpovědět na otázku Skočit na nejnovější odpověď

12 odpovědí na otázku

Řazeno dle hodnocení

kamill*

29.10.11 23:30

tak tá prúdova hustota pre Cu 1mm2 vodič v cievke trafáku sa dáva cca 2,5 A/mm, pre sólo vodič v kábly až cca 10A/mm2 a ked ten prierez 1mm2 rozválcujete do folie hrubky cca 40 mikronov tak na kuprextitovej doske tento mm2 prenesie spolahlivo 100A .Je to závislé od chladenia tej medi

[přidat komentář]

zajixxx*

28.10.11 22:04

Hledejte na internetu pod pojmem "PROUDOVÁ HUSTOTA"

[přidat komentář]

cepagis*

28.10.11 22:08

Pokud se správně pamatuji ze školy, optimum pro měď je cca 3A/mm2. Samozřejmě je to pro každý kov jiné, jiné je to i pro pevný drát a lanko, jedná se o optimální proudové zatížení, aby to bylo ekonomické (tzn. zbytečně se nepředimenzovával vodič) a zároveň, aby vodič zbytečně netopil, což by vedlo ke zbytečnému úbytku napětí. Pokuď tedy drát netopí, na délce to nezávisí...

doplněno 28.10.11 22:10:

Ale mžikově samozřejmě vodič unese dalekonásobně více (jen se trošku rozpálí)...

[přidat komentář]

lui*

31.10.11 18:28

Jediná opravdu správná odpověď je od kamil. Tazatel neupřesnil kde a při jakém použití. Takže stejně tak jako je obecná otázka, se dá obecně i odpovědět. Je to omezené jen max. možným oteplením vodiče. A to je přesně jak psal Kamil. Jiné to bude u vodiče ve zdi, jiné v cívce trafa a jiné bude-li to volný vodič na vzduchu.

Všechno další(odpor vodiče, vypínací impedance smyčky apod) se už týká vždy jen určité konkrétní oblasti použití, a tu tazatel neupřesnil.

juldab*

31.10.11 18:52

Dovolím si nesouhlasit. Uživatel upřesnil že se jedná o kabel.

bmbx®

31.10.11 18:57

Neupřesnil, jen rozšířil dotaz o to, zdali je jedno pokud je kabel splétaný nebo ne, nic víc

juldab*

31.10.11 19:11

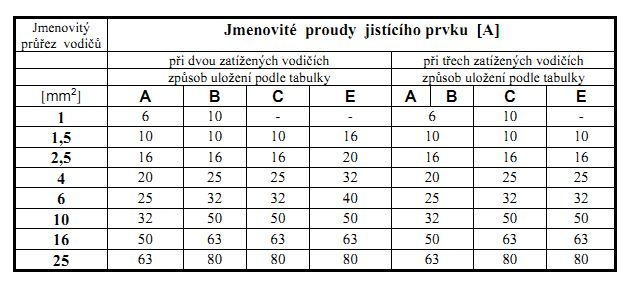

Pokud to chcete brát doslova tak na první otázku neodpověděl nikdo, protože se ptal jak se počítá a né kolik je (vzorce s I2t jsem si tady nevšmnul tím méně integrálního vypočtu). Ja jsem odpověděl na třetí čast otázky a to je tabulka.

Skočit na otázku
Vložit novou otázku

[přidat komentář]

takjan*

28.10.11 22:38

CYA cca 16A

juldab*

29.10.11 20:52

Ale to snad ne . Orientačně se 1,5 jistí 10A jističem a odpor vodiče je cca 1,17 ohmu na 100 m. Záleží na prostředí a počtu vodičů vedle sebe.

[přidat komentář]

takjan*

29.10.11 23:55

Ale to víte, že 16A. V pohodě. Podívejte se na dimenzování vodičů. A fakt to v pohodě drží. ...

juldab*

30.10.11 02:57

Udržet je jedna věc ale existují i další kriteria vypínací rychlost, ubytek napětí atd

[přidat komentář]

takjan*

31.10.11 08:20

Ptal se, jaký proud může protákat vodičem plným či lankem. Vaše tabulka je dimenzování vodičů např ve zdi. Ale samostatně, třeba v rozvaděči je to podstatně víc..

[přidat komentář]
