Dobrý den, chodím do 9.Třídy a mam za úkol ve 4 minutách vysvětlit jak se rozvádí elekrtický proud v bytě. Koukala jsem se do učebnic, ale nic jsem tam nenašla. Nemám ani doma nikoho, kdo by se v tom alespoň trochu vyznal a na internetu také nic moc není. Proto Vás prosím, aby jste mi někdo na učitelkou přiděleném obrázku vysvětlil jak se rozvádí el. proud? Také nevím co je to fázový vodič,nulový a ani ochraný ( to jsem si pouze odvodila z názvu). Budu vděčná za každou radu. Moc děkuju.
4x

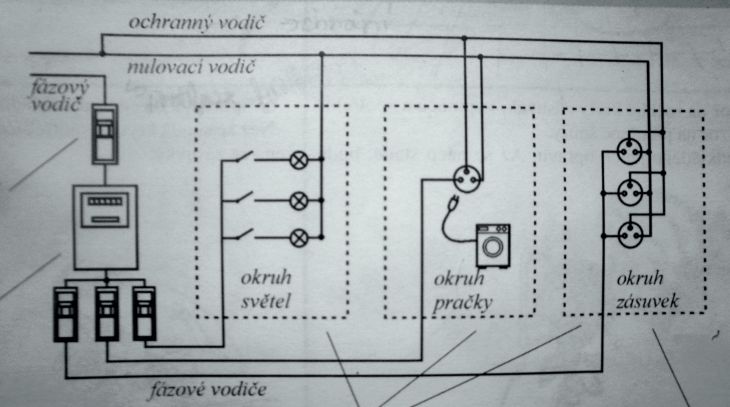

Ve 4 minutách... snad zkusit popsat to co je na obrázku.
Vlevo nahoře je tedy přívod z distribuční sítě, je to vodič fázový (v distribuční síti jsou fáze tři, zde je ale přivedena jen jedna) a vodič střední (nulový, lidově "nulák"). Ve fázovém přívodu je nejprve vřazen hlavní jistič, který má za úkol chránit distribuční síť před přetížením z odběrného místa (bytu). Pak následuje elektroměr, který měří elektrickou energii odebíranou v odběrném místě (správně do něj je zapojen i střední vodič, jinak by nemohl fungovat).
Z elektroměru vede fázový vodič do bytové rozvodnice, kde se rozděluje na jednotlivé okruhy, které mají své vlastní jističe. Je to proto, že jednotlivé okruhy mohou být podle svého určení konstruovány na odlišné provozní zatížení, kterému pak odpovídá i hodnota jističe. Další praktický důvod je ten, že v případě výpadku jednoho okruhu mohou ostatní zůstat v provozu.
Některé okruhy napájí více spotřebičů (zásuvky, světla), maximálně ale 10. Spotřebiče s příkonem větším než 2000W mají svůj vlastní okruh (zde pračka).
Součástí okruhu jsou tedy dále vypínač, zásuvka a připojované spotřebiče.
Jako okruh je tedy myšlena taková smyčka, která se uzavírá mezi fázovým a nulovým (nulovacím) vodičem. Tedy např. fáze - jistič - vypínače - žárovky - "nulák".
Jističe chrání jednotlivé okruhy před přetížením (překročení příkonu) a zabezpečují také odpojení spotřebiče od napájení v případě poruchy (zkratu nebo porušení izolace).
Fázový vodič má proti zemi střídavé napětí 230V, vodič střední (nulový) je spojen se zemí, není na něm (proti zemi) žádné napětí, Fázový a střední (nulový) jsou tzv. vodiče pracovní (teče jimi proud potřebný k provozu spotřebiče).
Na obrázku je ještě ochranný vodič - slouží pouze pro ochranu a vede proud pouze v případě porušení izolace spotřebiče - předřazený jistič okruh odpojí od napájení (od fáze).
Na obrázku je ještě zajímavý bod, kde se rozděluje přivedený střední vodič na nulový a ochranný, na přívodu má ale "v sobě" obě tyto funkce sloučené. Rozdělení umožňuje používat další bezpečnostní prvek - proudový chránič, který dále zvyšuje bezpečnost používání rozvodu. Na obrázku ale zapojen není.
...
Odborník je člověk, který dovede vysvětlit danou problematiku tak, že jí nikdo jiný neporozumí.
0x
1/ fázovým a nulovým vodičem teče elektřina z elektrárny do bytu. Ochranný vodič slouží k ocharně proti dotyku neživých částí např. vana, pračka, sprcha. V elektrárně se elektřina vyrobí a v bytě se část spotřebuje. Spotřeba se měří v kilowat hodinách (kWh).
2/ dívejte se na obrázek a začněte fázovým vodičem. Zde krabičky postupně jsou: hlavní jistič, elektrické hodiny (měří spotřebu v kWh) a jednotlivé jističe. Jistič slouží hlavně jako ochrana proti přetížení nebo zkratu. Zkrat může způsobit požár (např. hořící televize).
3/ potom vidíme jednotlivé spotřebiče: světla, pračku, a zásuvky. Okruh zde znamená skupinu spotřebičů pripojených na jeden jistič. Tj. okruh světel, okruh pračka, atd.
4/ protože k vedení el. proudu jsou třeba minimálně dva vodiče, nulovým vodičem teče proud zase od spotřebičů do elektrárny.
5/ dotyk osoby na živé části (např. fázový vodič, např. hřebík strčený do zásuvky) může způsobit smrt. Proto rozvody v bytech dělají elektrikáři.
to je pěkná blbost, že elektřina vede do bytu fázovým a nulovým vodičem...to by to asi pak pěkně jiskřilo, že.Elektřina vede do bytu jen jedním fázovým vodičem, nebo 3mi fázovými vodiči v přípdadě 3fázového uspořádání vedení. Nulo vývodič spojuje spotřebič s TZV. nulou, bez které by nebyl uzavřený el. okruh.
RE: pěkná blbost, že elektřina vede do bytu fázovým a nulovým vodičem.
Vy zpochybňujete, že se nulový vodič podílí na vedení elektřiny do bytu ve výše zadaném schématu? Jak jsem psal dříve. Pro vedení el. proudu jsou nutné minimálně dva vodiče!
Tak se už nehádejte, pravdu máte oba. Obrazně řečeno, fází teče proud z elektrárny do bytu a nulákem z bytu zpět do elektrárny. Obvod je tak uzavřen, potřeba jsou skutečně dva vodiče (v tom bytě), ale důležitá je ta fáze (která vede z elektrárny). A paní učitelce to tak bude jistě stačit...
Ano, nulovým vodičem do bytu nic neteče. elektřina je jako vodovod! fází jde do bytu a nulou (jako vodovodní odpad u dřezu) může odcházet, ale nikdy Vám tudy nepříjde. Pokud ano je to průser steně jako u vodovodního odpadu dřezu nebo umyvadla. Jistič je jako vodovodní kohoutek, který propustí jen omezené množství proudu a pokud vedení zatížíte přes příliš, "jistič" se přetížením vypne, což vodovodní kohoutek samozřejmě neumí.Je v tom ale docela logická analogie, kterou nemám ze své hlavy, ale od prefesionála elektrikáře.
miramira:
nulový vodič je vodič jako kaaždý jiný, jediný rozdíl je, že díky propojení se zemí nemá proti zemi žádný potenciál, a jak je zde už zmíněno každým teče do bytu a z bytu střídavě proud. Jsou elektrické soustavy jako v Rusku nebo v Americe, kde žádný vodič nulový není, taky jim tam teče střídavě proud do bytu a z bytu , jen ani jeden není uzemněn a proti zemi se na obou objevují všeljaká bludná napětí, mnohdy i stejnosměrná
. Představ si, že byt bude napojen na bezpečnostní oddělovací transformátor, to pak bude proud do bytu téci kterým drátem? Upozorňuji, že v tom případě máš v batové rozvodu opět dva dráty a koupodivu ani jeden není nulák a všechno funguje jak má a vše je dle předpisu
miramira:
a ten tvůj eletrikář asi nebude moc velký profesionál
když analogie tak vypínač - vodovodní kohoutek, jistič - pojistný ventil (běžně na vodovodním systému v domácnosti nebývá, ale kdo má boiler tak jej zná)
doplněno 29.10.11 12:27:A ještě mne napadá kterým vodičem podle tebe teče proud ven když mám trojfázový motor zapojený do trojůhelníku, což znamená, že vůbec nepoužívá nulový vodič? To se tam ten proud podle tebe asi hromadí ne?
tak díky, přesvědčili jste mě. Až budu doma dělat rozvody, dám jistič na tzv. nulák, protože nulák a fáze jsou rovnocené. Ale Abych se vrátil od úletu tématu k schématu zapojení hvězda trojúhelník na 3f motoru. Přeci jem mi přišlo úplnému laikovi lepší vysvětlit vedení proudu vhonějším způsobem a to tak, že do bytu přichází fázovým vodičem. Zřejmě jste ve výuce lepší. Ten elektrikář je profesionál, akorát jsem to nedokázal podat jako on.
miramira:
Jistič na nulák nelze dát ne z důvodu, že odvádí proud (jak ty si myslíš), ale z toho důvodu, že je využit jako ochranný vodič. Při vypadnutí jističe by jistič sice splnil svoji úlohu při nadměrném odběru, ale už v žádném případě by nevypadl při poruše spotřebiče co se týká jeho izolace a HLAVNĚ by při výpadku odpojil ten ochranný vodič. Pokud by bylo použito oddělovací bezpečnostní trafo, tak by do bytu vedli dva dráty a nebyl by žádný nulák a opět by nebyl ani jeden drát "přichozí" ani "odchozí", protože jak je známo používáme střídavý proud pro jeho nesporné výhody. Střídavý se jmenuje proto, že jednou teče tam a jednou zpět. To, že je v naší síti použita tkzv. ochrana nulováním to je zcela něco jiného, na tom nuláku je taky střídavě špička-špička jednou mínus, po druhé plus 320 voltů, jenom to napětí není proti zemi, protože je s ní spojen a protože s ní je spojen, tak naopak ten druhý vodič to napětí proti zemi má.
Já nevím, ale to jsou docela základní věci, na to nemusí být člověk zrovna profesionál, netvrdím, že to musí znát každý, ale bez těchto základních znalostí bych opravdu nedoporučoval nikomu, ani v nejmenším radit, nebo používat nějaké analogie . A vrtat se v elektrice - ANI NÁHODOU...
Takže tvá poznámka "až budu doma dělat rozvody" - mě přimo děsí, je vidět, že nechápeš proč, co a jak v běžných rozvodech funguje...
já sem Vám musel dát jeden bod... Je skvěly jak se do toho zamotáváte. ještě bych čekal jednostrankovy članek o funkci fi-čka. Tim se vše tazateli i mě jistě vyjasni. Neměl byste někde schema toho oddělovacího bezp. trafa.příp přímo cele elektrarny. .
miramira:
Nevím kdo se zamotává , myslet si, že nulák je vodič, kterým teče proud pryč a nepochopit v čem jsou "dráty z elektrárny" rovnocené a v čem ne, proč je nulák nulákem - to chápala i moje dcera, když chodila na základku :D.
Na oddělovací trafo opravdu není potřeba schema a já jsem jej uvedl, kvůli lepšímu pochopení v čem jsou vodiče s 230V ze sítě rovnocené, ale obávám se, že je to házení perel s...,.nebo hráchu na zeď? Možná obojího
Myslím, že tazatelce to zde bylo dostatečně popsáno, já jen nemohl nereagovat na tvé "analogie" .
RE: Ano, nulovým vodičem do bytu nic neteče.
Zatím jste mě nepřesvědčil. Podle mě fázový a nulový vodič jsou si rovnocené co se týče forumulace směru vedení proudu, tj. do bytu nebo z bytu. Jak prosím na vašem vodovoním příkladu, kde rozlišujete na "vodovodní potrubí" a "vodovodní odpad", vysvětlíte střídavý proud? Kdy chvilku (20ms) proud teče fázovým vodičem směrem do bytu a potom za chvíli (20ms) směrem z bytu? Nevím jak konkrétně u vás, ale u mne v bytě proud střídavě teče fází směrem do bytu a pak zase fází směrem z bytu. Přičemž voda ve vodovodu nám teče vždy pouze směrem do bytu (odpadem se vrací). Jinak pozdravte vašeho profesionálního elektrikáře.
Ještě malá oprava: pro střídavý proud 50Hz vychází perioda 20ms, takže správě má být 10ms teče proud směrem do uzlu a dalších 10ms směrem z uzlu. Pro zjednodušení,např. při výpočtech si můžeme představit, že teče jedním směrem, pak nám vyjde veličina se znaménkem (+) nebo (-). Což znamená směr vzhledem k uzlu.
