Výpočet

Od: annnys 09.09.11 11:33 odpovědí: 14 změna: 10.09.11 22:04

Zdravím,

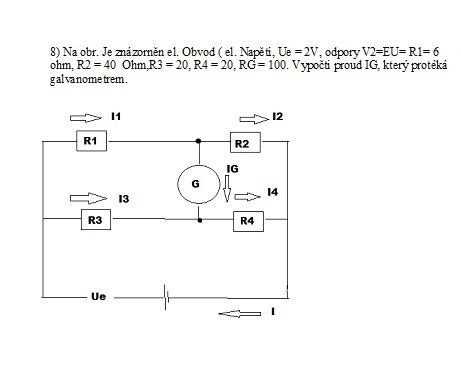

potřebuju poradit, vůbec si nevím rady s výpočtem:

Odpovědět na otázku Skočit na nejnovější odpověď

14 odpovědí na otázku

Řazeno dle hodnocení

buss

09.09.11 12:26

Serioparalelní zapojení, rozpitvat, pan Kirchhoff by věděl jak použít zákon páně Ohma...

dzordz*

09.09.11 12:53

To si nejsem jistej, jestli by Kirchhoff tohle zapojení zvládnul spočítat. Zdá se mi, že je nutná trojúhelníková transfigurace z jedné strany, spočítat nový obvod (a konkrétně i druhou stranu původního) a pak to transfigurovat zpátky.

[přidat komentář]

hankauk*

09.09.11 13:00

Nemohli byste mluvit česky? Jsem ráda, že tomu vůbec nerozumím. Ovšem kolega "kartaginec" toho hodně ví, možná by pomohl?!

[přidat komentář]

cepagis*

09.09.11 13:40

Nevím kde v tom kolegové vidí sérioparalelní zapojení, já v tom vidím můstek...

doplněno 09.09.11 13:44:

A než začnete transfiguraci, zkuste toto: home.zcu.cz/...

dzordz*

09.09.11 14:26

Cepagis má pravdu, je to můstek (doteď jsem o ničem takovém nikdy neslyšel ).

Bude výsledek spočítaný přes trojúhelníky stejný? Nebo z toho galvanometr udělá odlišnou úlohu od té, kde by byl místo něj taky odpor?

bmbx®

09.09.11 15:45

Základni zapojení přesného měření odporů odporovým můstkem

[přidat komentář]

rew

09.09.11 13:47

Podle mě je to takto:

Napětí se rozdělí úměrně odporům,

To znamená že mezi póly R1 bude 2*6/(40+6) cili 0.2608 V

Na R3 bude 1V protoze R3=R4, nebo chces-li tak 2*20/(20+20) = 1V

Takže na severním pólu galvanometru je 0.2608 V a na jižním je 1V takže na galvanometru je napětí 0,7392 V a protože má odpor 100 Ohmu, poteče jím proud 0,7392/100 a to je 0,007392 A

Co?

rv*

09.09.11 22:32

a co když má galvanometr 0 Ohmů? To jím poteče přímo nekonečno.

cepagis*

10.09.11 11:17

A proč by měl 0 ohmů, když je v zadání RG=100?

rv*

10.09.11 22:04

Nula Ohmů nemá, ale pokud by úvaha byla správná, tak bude platit i pro nulu. A protože pro nulu evidentně neplatí, úvaha není správná.

Skočit na otázku
Vložit novou otázku

petapeta*

09.09.11 22:49

To rew

Jak to máte vypočteno, by platilo pouze v případě, že by galvanometrem neprocházel proud, čili I₁ = I₂ a I₃ = I₄. A to neplatí. Použil bych Kirchhoffovy zákony: http://1url.cz/6MzM

doplněno 09.09.11 23:54:

Doporučil bych metodu smyčkových proudů, viz např. uart.cz/...

doplněno 10.09.11 00:16:

A takhle bych volil smyčky

[přidat komentář]

annnys

09.09.11 17:35

Takže kdyby jste měli dát dohromady celý výpočet a průběh výpočtu, dá to někdo dohromady?

petapeta*

10.09.11 00:37

Stačí vyřešit tuto soustavu tří rovnic o třech neznámých:
R₁I_a + R_G(I_a _ I_b) + R₃₍I_a _ I_c) = 0
R₂I_b + R₄(I_b _ I_c)+ R_G(I_b _ I_a) = 0
R₃(I_c _ I_a) + R₄(I_c _ I_b) _ U_e = 0
doplněno 10.09.11 00:40:

Ještě jednou. Závorka u první rovnice je moc malá.

R₁I_a + R_G(I_a _ I_b) + R₃(I_a _ I_c) = 0
R₂I_b + R₄(I_b _ I_c)+ R_G(I_b _ I_a) = 0
R₃(I_c _ I_a) + R₄(I_c _ I_b) _ U_e = 0

[přidat komentář]

buss

09.09.11 19:15

A chlubit se budeš cizím peřím, než zapnout mozek?

doplněno 10.09.11 00:56:

Já bych to udělal tak, když bych nevěděl jak na to výpočtem, že bych ten obvod prostě z odporů byť přibližných složil a měřil a tak se dobral i přes pár výpočtů k výsledku.
