Dobrý den
Doma jsem našel nějaké krystaly a rezonátory a zajímalo by mne co mají v obvodech za funkce. Rád bych také věděl jak je popřípadě i zapojit a k čemu by mi byly dobré. Díky
0x
Zjednodušeně řečeno udržují přesnou frekvenci oscilátorů. Využití je v obvodech, vyžadující co nejpřesnější frekvenci - hodiny, vysílače (zvlášť krátko a mikrovlnné) a pod.
Takže když mám například krystal na 4,433619MHz tak například na 50Hz nepojede že? A jaké je jejich pracovní napětí?
Hehe, pojede. Jde jen o to, že vy máte "etalon" nějaké frekvence. Pro zjednodušení si představte, že chcete signál (přesný), který bude mít frekvenci 440 Hz (komorní A).
Najdete si oscilátor, který má třeba 4,4 kHz (nevím, jestli se takové dělají, jen pro zjednodušení) a uděláte si děličku frekvence (z obyčejné kaskády operáků třeba).
Nebo si můžete udělat vlastní generátor, který bude na nějakém krystalu postaven. Výhoda krystalových oscilátorů proti postaveným ze součástek je především stálost frekvence. U postavených oscilátorů se vám zahřejou tranzistory a už máte o 20 % jinde frekvenci
Nevýhoda je, že nikdy nemáte frekvenci, kterou zrovna potřebujete
A jak tady někdo píše; samo vám to kmitat nebude
Musíte ho zapojit jako oscilátor. (na druhou stranu, dají se sehnat oscilační součástky, které jen připojít na napětí a jedou ... frekvenci pak řídíte třeba změnou kapacity (např. známý 555...)
0x
Krystal ani rezonátor ti sám o sobě kmitat nebude. Je to jen součástka, která musí být součástí obvodu, který se nazývá oscilátor. Takže chtít po krystalu pracovní napětí je nesmysl. Stačí takhle? Zatím? Najdi si nějakou literaturu(třeba na webu) o oscilátorech, ale není to nic pro začátečníky.
Že by se někdo, kdo se zajímá o elektroniku nesetkal s Xtalem? Když je to v hodinkách a kde všude? Frekvence se dá násobit nebo dělit... v jistých mezích i měnit, popř. použít spolu s LC oscilátorem a ladit od .. do..., radioamatéři ví.

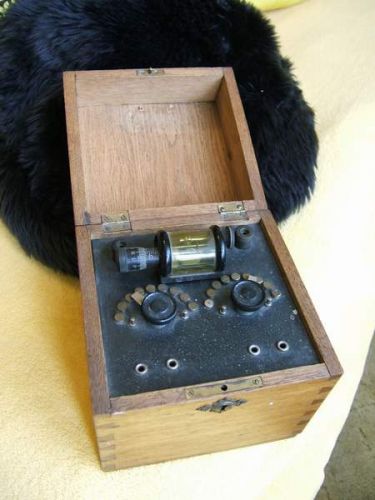

Já taky. A je plně funkční
! (Akorát nemám dobová sluchátka
)

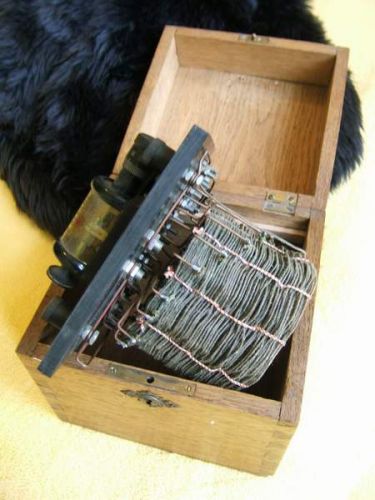

Vysokoohmová sluchátka sice mám, ale o mnoho mladší, navíc s plastovoými kablíky, takže se vzhledově nehodí. Protože vidím zájem přikládám ještě obrázek vzduchové cívky uvnitř krabičky.
Ale jsme trochu mimo téma, takže dost.
Ta je krásná - profi a má dva výstupy, že by stereo? Já jsem už z modernější doby, používal jsem germaiové diody, je pravda s vysokoohmovými sluchatky byl problém. Tak jsem přidal 103NU70 za 32 Kčs a hralo to přes VT37 i na repro. A ten krystal jsem také později zkoušel. Kruci, proč tolik pamatuju!
Juj, ten galenit také někde je a bylo to udělané v krabičce drevené HM, pak s 1NN41 v krabičce od mýdla a pak později přibyl tranzistor NU. Později další hebla... že je toho kupa, takže se tvoří seznam a pak jako balík prodat, není kdo by se tomu věnoval. Jinak to spolkne popelnice... Začalo to tím, že jsem po strýci našel předválečnou literaturu.. bohužel zhavaroval s letadlem ( 3 pajloti v rodině exli).
