Zdravím, poradí někdo jek přepojit svorkovnici v jednofázovém motoru MEZ Mohelnice zn. J A P JC90L-2 /220V, aby se točil obráceně?. Díky. K.
1x

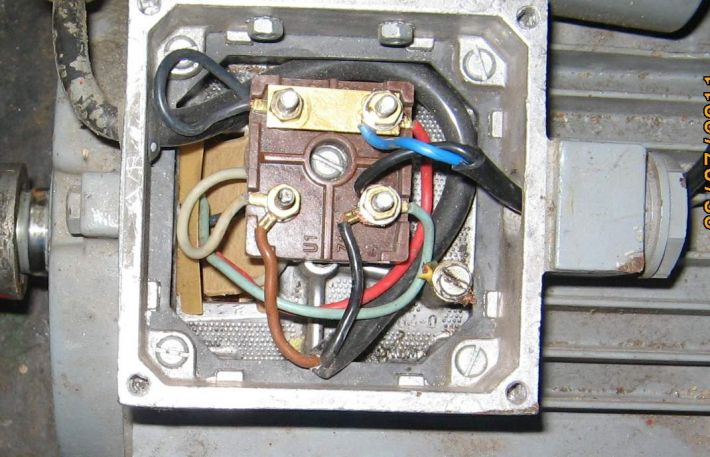

Podle fotky bych prohodil mezi sebou bílý a černý vodič na levé straně, nebo na pravé prohodit modrý a červený - jedno z toho a bude se to točit obráceně.
doplněno 26.07.11 17:41:černý a bílý vodič na levé straně je zcela jasně rozběhové vinutí, protože jeden konec (černý) je tou plechovou propojkou napojen na síťový přívod (modrý) a jeden konec hlavního vinutí (červený). Druhý konec rozběhového vinutí (bílý) je napojen na rozběhový kondenzátor, který je svým druhým vývodem napojen na pravé straně na druhý přívod sítě (černý) a druhý vývod hlavního vinutí (světle modrý). Kondenzátor je snad jasný - černý a hnědý vodič na spodních svorkách.
0x
Přehodit konce vinutí pomocného vinutí nebo hlavního vinutí.
Na svorkovnici se to dá udělat pomocí spojovacích plíšků. Je to nakresleno na víčku svorkovnice.
Na víčku nic není, svorkovnice má 4 (4!) šrouby, od spínače regulátoru je vyveden jen jeden kabel, propojovací plech je jen jeden.
Zdravím, jen na vysvětlenou - nejde o regulátor, jen o odstředivý "odpínač" kondenzátoru. Jde o jednofázový motor s rozběhovým kondenzátorem pro nezasvěcené.

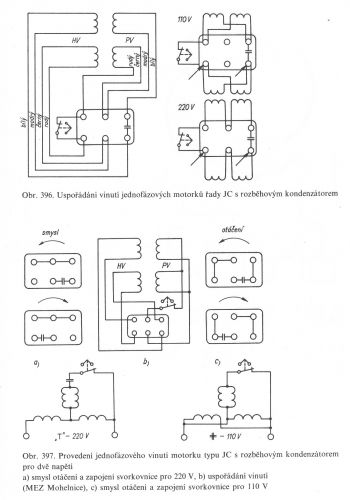

Má někdo k dispozici starý katalog MEZu , pro zmíněný motor? Dík. K
Vývody rozběhového vinutí, nebo hlavního vinutí se musí přehodit, pak se bude točit obráceně, otázka je zda-li jsou oba konce někde vyvedeny aby to šlo přehodit.
