Propojení kotoučového magn. s PC

Od: Datum: 13.01.13 12:18 odpovědí: 33 změna: 14.01.13 13:36

prosím vás, do které zdířky bych měl zapojit kabel, kdybych chtěl propojit kotoučák s PC a převést nahrávky na pasce do počítače
mám monost si zapujčit propojovací káblík s redukcí na pětikolik(od magiče) do jacku 3,5(PC)
děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: luke237
Datum: 13.01.13 12:38
Leve 4:
Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 12:39
Prave 4:
Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 12:43

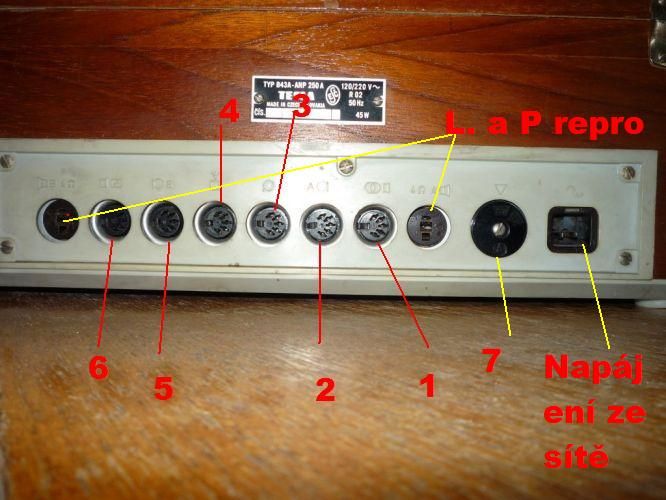

Konektory zleva doprava:
  1. pravy reproduktor
  2. ?
  3. pravy mikrofon
  4. antena
  5. ?
  6. levy mikrofon
  7. ? (stereo vystup?)
  8. levy reproduktor

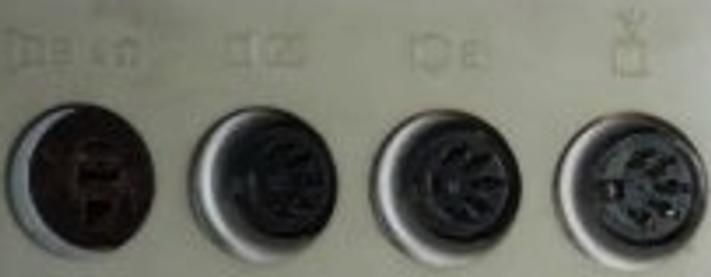

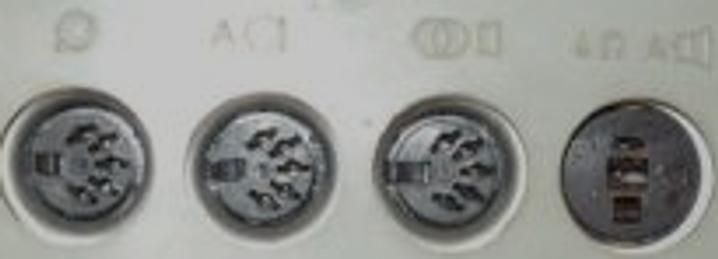

Rad se dozvim vyznam tech dalsich konektoru. Snazil jsem se ty znacky zvetsit a upravit tak, aby to bylo lepe citelne. Jak moc se mi to povedlo, musi kazdy posoudit sam.
Ohodnoceno: 0x

Datum: 13.01.13 12:52
avatar

To Luke a na co u MGF anténa?Ten konektor je vstup z rádia a ta Vae 5 s otazníkem je vstup pro proúpojení s druhým MGF!

Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 13:04

Radio vstup: ja poznal symbol anteny. Nevedel jsem, ze je to MFG, takze jsem predpokladal, ze to muze fungovat i jako zesilovac.

Vstup 5: poznal jsem symbol sterea :)

Ohodnoceno: 0x

Datum: 13.01.13 12:44
avatar

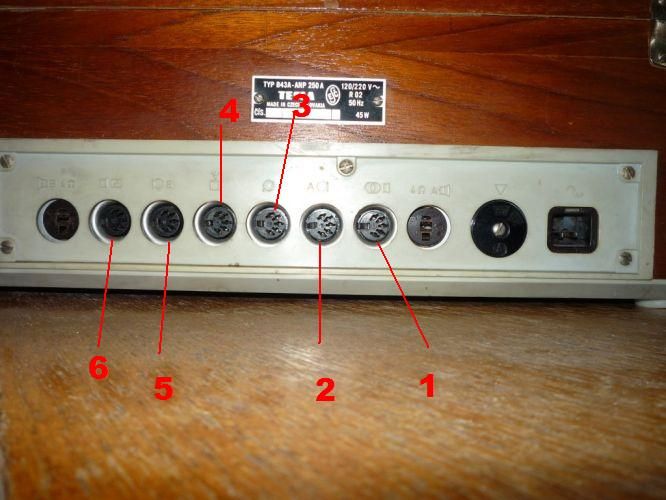

Mno já bych to zkusil do zásuvek 1,2,5 nebo 6. 3a 4 jsou vstupy z jiného MGF a radia.U dvojky nevidím pořádbě co je tam za znak.A jak píet pětikolík na jack.Osobně jsem takto nahrával LP-desky-propojení věe s PC jacky do výstupu na sluchátka,program Audacity!el B115 i spásky jsem prodal dříve ne mne toto napadlo s elpíčky!

doplněno 13.01.13 12:48:

nebo potom udělat redukci z výstupu na reprobedny na jack!Teď mne toti napadlo zda ta 1 není vstup pro levý nebo stereomikrofony.Musí to být prostě na výstup!S těmito znaky jsem se ji hooodně dlouho nesetkal!

Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 13:08
Jestli to ze stitku odecitam spravne, tak je to Tesla B43A. Podle Internetu se vyrabel 1968-1970 a stal 4700Kcs. *sok* To byly snad 4 mesicni platy! *ee*
Ohodnoceno: 0x

Od: ben®
Datum: 13.01.13 13:18
avatar

Dobrý den, ano, byl to první československý stereo magnetofon a sen hifistů, kteří vlastně jetě moc nebyli. Větině lidí musel stačit poslech mono nahrávek, ale nebyl to problém, protoe stereo hudby nebylo jetě mnoho k sehnání. Zdravím!

Ohodnoceno: 0x

Od: ben®
Datum: 13.01.13 13:11
avatar

Dobrý den, kabel s pětikol. konektorem DIN (to je stereo - pozor na tříkol. konektor DIN to je mono) do výstupu (OUT) magnetofonu a druhý konec JACK 3,5 stereo do vstupu (IN) zvuk. karty v PC. Ten výstup OUT je zobrazen v tété fotogalerii - dávám zde odkaz (snad bude funkční). Zdravím!

http://www.techbox.sk/fotogal…ia/3023/tesla-b43-stereo.html

Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 13:14
Nasel jsem na Internetu schematicke znazorneni konektoru s lepsi citelnosti znacek:
Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 13:18
Schema zapojeni s pripojenim vsech konektoru! *palec*
Ohodnoceno: 0x

Datum: 13.01.13 13:29

jj, je to magič mého otce, kupoval ho někdy v roce 1969 právě kolem 4000,-kč

a máme jetě nahrávky (hudbu, pohádky,audio apod. mého dětsví), tak jsme chtěl nějaké ty záznamy zdigitalizovat

doplněno 13.01.13 13:33:

a moment, do které zdířky teda propoijt s PC?

Od: luke237
Datum: 13.01.13 13:52
Line In.
Ohodnoceno: 0x

Datum: 13.01.13 13:56
avatar

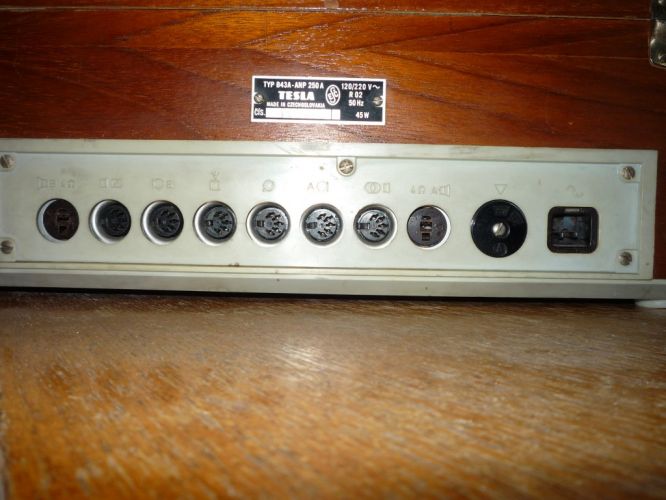

Jetě jednou dle obrázku jsou oba krajní výstupy na bedny úplně v pravo na vstup ze sítě a vedle (7) asi na změnu vst.napětí 120-220V.Pc propijíte do zdířky č.2 viz jetě jednou obr.

doplněno 13.01.13 14:02:

Blbost ,sry napsal jsem do zdířky 2 nee musí do 1!

2 a 5 jsou vstupy microfon,3 vstup z jiného MGF,4 vstup z radia,6 nevím snad vstup z gramce?

Ohodnoceno: 2x

Datum: 13.01.13 14:04
avatar
Rozhodně se vyhni tomu zmiňovanému pokusu vytáhnout signál z výstupu pro bedny. Ten pětikolík na propojení s druhým magnetofonem bude ideální. Prostřední dírka je báze tomu na jacku odpovídá ten kousek nejblí ke kraji-ke kabelu . dirky napravo od středu jsou výstup a nalevo vstup signálů. Kdyby ti nefungoval ten adaptér tak můe strčit drátky přímo do konektoru a zajistit párátkem ;) To jsem dělal tisíckrát . . . byly doby e ani ten pitomý konektor na ňůru v krámě nebyl a navíc stál stejně jako čtyři piva :-D
Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 14:15
Podle toho schema, na ktery byl uveden odkaz vyse, jsou vystupy nalevo. Navic ty vystupy jsou brany primo z vystupu koncoveho stupne pres 100Ω odpory.
Ohodnoceno: 0x

Datum: 13.01.13 15:34
avatar

Nějak se nemůeme shodnout, jak to má být.

V té době se jako výstup signálu (bez korekcí tónovou clonou a větinou nezávislou úrovní na nastavení hlasitosti) pouíval běně vstup/výstup pro rozhlasový přijímač (čtvereček s anténkou). Odpovídá to i schematu (dík luke237) kde jsou na tomto konektoru dva vodiče se ipkami "a" a "b", a to jsou ony "linkové" výstupy signálu. Pak u jsou jen dva výstupy pro sluchátka pod vlivem korekcí a napájené z výstupů nf zesilovače, tedy s horí kvalitou.

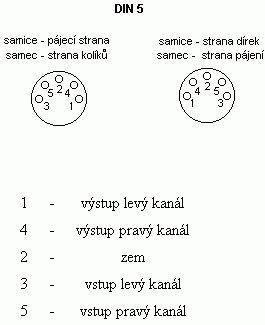

Jediná potí je v tom, jestli má dotyčná redukce 5ti kolík - jack zapojené jako ivé ty správné dva kontakty na 5kol. konektoru, tedy piny "3" a "5", jinak to hrát nebude (viz schema zde).

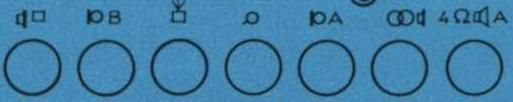

Pro jistotu jetě uvedu pouití jednotlivých konektorů podle obrázku, jak to vidím správně:

Zleva:

- sluchátkový výstup

- vstup pro mikrofon

- rozhlasový vstup/výstup

- vstup pro gramofon

- vstup pro mikrofon

- sluchátkový výstup

- výstup pro repro

doplněno 13.01.13 15:45:

"totak" u to vlastně napsal dřív, nečetl jsem ve podrobně...

Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 16:25
Porad v tom schema nemuzu najit ty body a,b. Kde se mi sakra skryvaji? *cert*
Ohodnoceno: 0x

Datum: 13.01.13 18:05
avatar

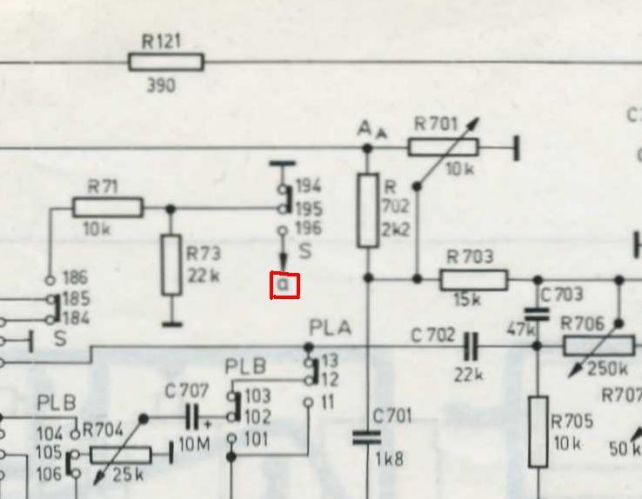

"a" je ve schematu skoro nahoře uprostřed - kousek doprava poblí potenciometru vyváení R701, "b" je naopak uprostřed dole, ale je tam jen ipka, napsané tam není (určeno podle stejného zapojení jako "a")

doplněno 13.01.13 20:03:

"a" je tady, "b" podle toho najde dole:

Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 18:35
Myslis ty uzly oznacene jako AA a AB? Ja hledal body "a,b", stejne jako jsou ve schematu body "c" a "d" (nalevo od R11 a R21 uprostred schematu).
Ohodnoceno: 0x

Od: luke237
Datum: 13.01.13 18:39
Navic tam je druha sada AA a AB vedle T104/204. *sok*
Ohodnoceno: 0x

Od: luke237
Datum: 14.01.13 08:39
Diky za nalez toho "a". To bych opravdu nenasel! *sok* :(
Ohodnoceno: 0x

Datum: 13.01.13 15:53
avatar

Kubo,konektor č 1 je propojení na hlavy.Take tam bych se pokusil propojit výstup do PC.

JABRAKA

Ohodnoceno: 0x

Od: bmbx®
Datum: 13.01.13 16:12

je to tak jak píe ferda60 a na propojení s PC je vhodný vstup/výstup radio.

jabraka:

jaké propojení na hlavy?

doplněno 13.01.13 16:14:

Podle fotky je konektor č.1 se symbolem sluchátek a dva krouky jsou symbol "stereo"

Ohodnoceno: 0x

Datum: 13.01.13 19:51
avatar

No moc jsem to neprohlíel.Asi to nebude to pravé.JB

Ohodnoceno: 0x

Od: rv
Datum: 13.01.13 17:47

Připojení do jakéhokoliv konektoru je nekodné. Proto si vyzkouej, kde to funguje. Optimální je ten, který nebude ovlivňován nastavením hlasitosti na magiči a který bude mít rozumnou úroveň (pozná tak, e v mixeru v PC se bude pohybovat s jezdcem třeba někde v polovině). Pokud to nebude fungovat nikde, nemá správný propojovací kablík a pak záleí na tom, jak jse zběhlý v improvizaci s drátem, pájkou, ... .

Ohodnoceno: 0x

Datum: 13.01.13 19:40

take prostě zapojit do toho jak je ten čtvereček s anténkou?

Od: ben®
Datum: 13.01.13 19:54
avatar

Dobrý den, ano, čtvereček s anténkou je výstup (bez korekcí) nebo dvě zkříené krunice,co je výstup na sluchátka (korekce). Obojí je moné, ale čtvereček s anténkou je lepí varianta. Tam na zvuk nemá vliv nastavení zesilovače v magnetofonu. Zdravím!

doplněno 13.01.13 20:42:

Raději jetě upozornění - tento přístroj má přepínač 120V/220V. Předpokládám, e máte 220V, ale kdyby bylo nastaveno z minula na 120V, tak spálíte zdroj v magnetofonu a bylo by to koda, protoe pokud zůstal funkční dodnes, tak je to malý zázrak.

Ohodnoceno: 1x

Od: luke237
Datum: 14.01.13 08:41
Kde se pouzivalo v CSSR 120V? *ee*
Ohodnoceno: 0x




Od: ladaadal*
Datum: 14.01.13 08:48

Nevím, kde se 120V pouívalo, ale fůra spotřebičů toto přepínání měla. Specielně teslácký věci.

Ohodnoceno: 0x

Od: luke237
Datum: 14.01.13 09:00
Trosku jsem se kvuli tomu zacal rozhlizet po Internetu a vypada to, ze 120V bylo uprednostnovane napeti v pocatcich elektrizace v CR (tedy po 1918) a v nekterych mistech (Vinohrady) se pouzivalo jeste minimalne v roce 1990! *sok* Musim priznat, ze mam velke mezery v ceske historii elektrizacni soustavy.
Ohodnoceno: 0x

Od: ben®
Datum: 14.01.13 12:26
avatar

Dobrý den, měl jsem v bytě (hlavní město ČSSR Praha - Vinohrady) 120V a do roku 1988.

Sehnat árovku na 120V nebyl problém - ta byla běně v elektru. Ve ostatní buď s přepínačem 220V/120V nebo přes trafo. To byl takový těký hnědý "macek" - z jedné strany strčit do zásuvky 120V a z druhé lezlo 220V. Měl jsem 2 pro celý byt. Někdo to řeil tak, e si pořídil silnějí trafo a dal ho za elektroměr a pak u měl v celém bytě 220V - musel, ale předělat vedení. Měl jsem tenkrát lepí gramo, ne kamarád a tak jsem ho vzal k němu - chtěl si doma něco nahrát. Zapomněl jsem přepnout přepínač 220V/120V na gramu a u něho v bytě bylo 220V. Po zapnutí to trochu začmoudilo a zasmrdělo a zdroj (trafo) bylo pryč. Proto jsem dal raději to varování. Tak napětí 120V v síti není zas taková historie.

Zdravím!

Ohodnoceno: 0x

Datum: 14.01.13 13:36

Ten symbol čtverečku z anténkou by mohl být vstupní i výstupní. Prostřední kolík je kostra a ty dva krají jsou vdy L a R a jedna strana vstup signálu a druhá strana výstup.

Má to tak i TESLA M710 z minivěe

doplněno 14.01.13 13:38:

Z Dieslovi fotky se pouije tedy jen 4ka konektor DIN5

Ohodnoceno: 2x
