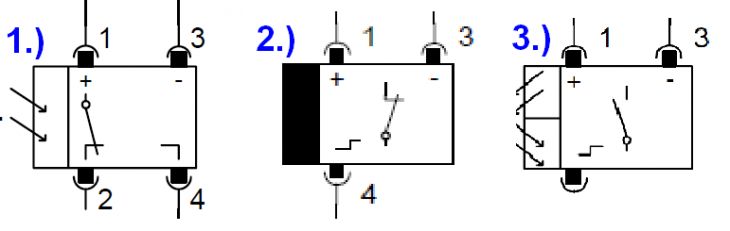

Co znamenají schématické značky z obrázku?

Tak tipnu první obr:

1 a 3 - stejnosměrné napájení

1 zároveň přepínací kontakt, ve tmě je sepnutý k 2 a po osvětlení k 4

Nějaké fotorelé...

Druhý obr:

1 + 3 - napájení relátka

- je to asi indukční snímač, který přepíná výstupní kontakt dle přivedené indukce buď na vstupní minus nebo plus, skokově, pravděpodobně to bude mít nějakou hysterezi, ale ta není značena.

Takže čidlo určitého magnetického pole, případně čidlo průtoku určitého proudu vodičem...

A třetí obr:

1 a 3 opět napájení, neoznačený výstup opět skokově plus či mínus, vypadá to na nějakou fotobuňku s vlastním světelným zdrojem která funguje na principu odrazu.

Relé, lze přepínat, spínat, rozpínat

Tipnu si, že to nejsou schématické značky nějaké součástky, ale znak nějakého sdruženého modulu "vyzobnutý" ze schématu nějakého stroje či zařízení. Každé správné schéma, kde jsou takové moduly použity, má i seznam těchto modulů s popisem funkce, a jejich vnitřním (někdy) a vnějším zapojením. Takže moje rada zní: Podívat se do schématu, ze kterého to bylo "vyzobnuto". Tam to bude. Vše ostatní je věštění z křišťálové koule.

Ano je to ze stroje to jste tipnul velicce přesně. Zjistil jsem že to jsou nějaké snímače (indukční možná?) Ale jak fungují? Jak se zapojují?

Ta trojka vypadá na světelnou nebo IR závoru se spínacím kontaktem, dvojka zřejmě indukční čidlo a jednička světelné čidlo, možná soumrakový spínač . kontakty 1 a 3 napájení, 2 výstup

1) Fotocitlivý spínač s přepínacím kontaktem. 1+,3- napájení, 2, 4 jsou výstupy. Jeden v klidu sepnutý(NC), druhý v klidu rozeplý (NO)

2) tak to nevím. Asi nějaký snímač přiblížení. (citlivý na magnet, na kov, kapacitní... ) Zase: 1 a 3 je napájení, 4 je NC výstup

3) to bude fotozávora (vysílač i přijímač v jednom) Paprsek se odráží povětšinou od odrazky, někdy však i od jakéhokoliv materiálu. Výstup je NO (v klidu rozeplý) ale otázka je, jak se u tohoto bere "klid". Zda při odrazu paprsku, nebo při neodrazu.

Tak snad alespoň takto
