Zapojeni SS motoru s diodou

Od: planik odpovědí: 10 změna:

Zdravím,

nevíte náhodou někdo proč se někdy k zapojení ss motoru zapojuje paralelně dioda v nepropustném směru?
Přikládám obrázek, jaký tam má dioda význam a proč je anodou k zápornéímu napětí?
Díky





10 odpovědí na otázku
Řazeno dle hodnocení





hodnocení

3x
avatar jura2

Odpojováním indukční zátěže vznikají napěťové špičky obrácené polarity a o hodně vyšším napětí. Tak jako diody v závěrném směru zapojujeme k cívkám relé a stykačů, lze diodou chránit proti těmto zákmitům povodičový spínač motoru.



buss
hodnocení

1x

Dioda je ochranná a svádí napěťové špičky, nejspíše se to používá při impulsním řízení. Co se týká ad. 2 Láníku Láníku, co by se stalo, kdyby byla připojená opačně?

doplněno 06.06.11 13:43:

př.
sps.hranet.cz/...



planik
hodnocení

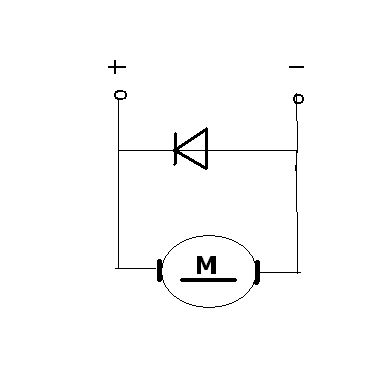

Zde je obrázek

Zapojeni SS motoru s diodou



hop®
hodnocení

0x
avatar hop

... že by ochrana proti přepólování?

buss

i ai to je možné použít, u některých zařízení se to využívalo, lépe pojistka ven než vyhořet, vše pak rychle reagovat...



planik
hodnocení

Jak t myslíte že svádí napěťové špičky?

Svádí napěťové špičky obrácené polarity než je napájecí napětí. Tyhle špičky vznikají odpojováním indukční zátěže ať mechanickým nebo polovodičovým spínačem, či přeběhy uhlíků po komutátoru.



lui*
hodnocení

0x

Ja se domnívám, že slouží k rychlému odbuzení motoru, při odpojení napájení.

K jakému odbuzení, to je pěkný nesmysl *smich*

doplněno 07.06.11 09:16:

Je to chrana proti přepětí a nemusí to být díky pulznímu řízení jak zde padlo. Komutátorový motor se přece pravidelně zapojuje a rozpojuje a na kotvě vzniká napětí jako na každé indukllčnost a dost velké.



radarbrdy*
hodnocení

0x

Podle mě to je na potlačení napěťových špiček za chodu motoru. Jak praví teorie, při náhlem odpojení cívky protékané proudem, se na cívce indukuje napětí, které se snaží zachovat původní směr proudu. Kdo viděl někdy jiskřit kontakt na klasickém domovním zvonku typu crr-crr, snadno pochopí o co jde.

Brzdění diodou je blbost, neboť pokud motor dobíhá setrvačností, indukuje sice na svorkách napětí, ale to je v závěrném směru D, takže tato proud nevede.
